trelleborg特瑞堡ANB™的概述：
震动缓冲型ANB是用来有效地限制设备或机器部件的运动。 通过橡胶的阻尼能量吸收高度的实现。该橡胶是在动态条件下较硬较静态或伪静态负载;因此，更多的能量被吸收为给定的变形。
trelleborg特瑞堡ANB™的典型领域应用将是： 货车 橱柜 掉落物品 起重吊车 林业车辆 穿越起重机 越野物料搬运设备 集装箱装卸搬运设备 播送工作
trelleborg特瑞堡ANB™的特点：

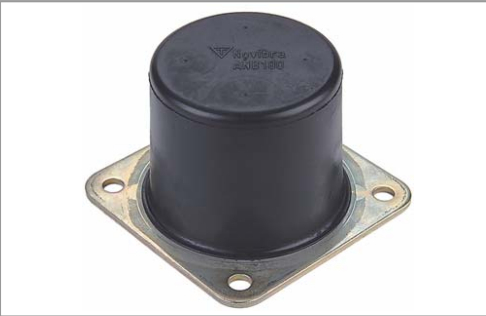

缓冲型ANB由粘结到钢的正方形底板的筒状橡胶体。底板的每个角上有一个固定孔。特殊的高滞后橡胶化合物用于确保尽可能多的能量吸收越好。橡胶的量是用在最佳效率。对于新机器的发展更简单的设计和较轻计算出的力可以被认为是能够以较低的成本。
trelleborg特瑞堡ANB™的计算实例，括号中的数字指的是公式。
例1：自由跌落计算
1850公斤重量被丢弃1.83米到4 ANB缓冲区。应该使用什么尺寸的ANB？是什么力量将被传输到地面？
符号内的能量因子图
如果50％的变形是允许的，在6米/秒的能量系数为0.4。然后动态能量33212牛米相当于33212·0.4=13285 Nm的静态能量和4缓冲区每个缓冲区的静态能量为3320牛米。
REFER TO FORCE-ENERGY DIAGRAM
选择ANB200可每吸收高达4300牛米，在80 mm压缩（这是静态的高50％），或将压缩76毫米在3320 Nm.Hence如果1850千克被丢弃1.83米到4×200 ANB缓冲区他们将每压缩76毫米，在地板上的总力为1500千牛。
例2A：起重机缓冲计算
起重机的重量2000公斤和旅行为1.6米/秒。什么尺寸的ANB缓冲区应该被用来阻止它，什么将最终的力量有多大？
符号内的能量因子图
假设50％的变形，能量因子=0.75在1.6米/秒。相当于静态能量是2560·0.75=1920牛顿米。然后2个缓冲器的静态能量是每个缓冲区960牛米。
REFER TO FORCE-ENERGY DIAGRAM
ANB150缓冲器可以选择用偏转在960牛顿米是49毫米，这是只有41％的120mm的自由高度的，而50％已被假定。随着能源因素降低到0.72（41％挠度为1.6米/秒）的静态能量是：
REFER给力能量图的ANB 150
在922牛米的静态能量，偏转48.5毫米（接近至49毫米）。然后静力48.5毫米偏转大约是51千牛。动态负载（力在影响）= 51 / 0.72 = 71千牛。2×150 ANB缓冲区将偏转48.5毫米和发送的71千牛或每个7240公斤力，即结构必须承受14.6吨。
例2B ：起重机缓冲计算
怎样才能例子计算的动力2A降低，并且由多少力将降低，偏转将增加，如果ANB 150缓冲串联（即4个缓冲区，而不是2）然后，假设30 ％的变形能量系数为1.6米/秒= 0.68.Hence相当于静态能量是2560·0.68 = 1740牛顿米和4缓冲静态能量是每个缓冲区435牛米。
在435牛米，缓冲ANB 150变形35毫米。这相当于120毫米自由高度，接近假定值30％ 29.2％然后静力为35 mm的变形是26千牛，动态负载的影响将是：4×150 ANB连接的缓冲区2 + 2将给70mm的总挠度，每38千牛顿或3870千克双重结构的最终的力，即该结构必须能承受7.7吨。
