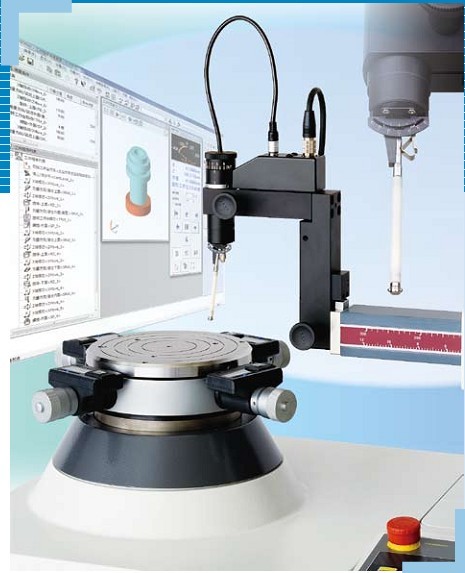

日本三丰(MITUTOYO) 圆度/圆柱度形状测量仪ROUNDTEST RA-1600
◇产品概述:广州丙通——日本三丰量具特约经销商,MITUTOYO 三丰精密仪器仪表，高品质，畅销全球。三丰卡尺、三丰千分尺、三丰高度尺、三丰量规、三丰深度尺、圆度/圆柱度形状测量仪等尽在BTONE-MRO,优势价格，欢迎垂询选购
◇产品详情：
◆特点
一款全新PC对应的圆度和圆柱度测量仪器，其广泛的分析功能适用于多种工件的测量。
1.实现了紧凑结构前提下的大量程，可以广泛测量各种工件
2.包含灵活的数据分析软件ROUNDPAK，是多功能分析系统
3.结构紧凑却拥有顶级精度体现其高精度的特质
4. 包括一个传感器，避免Z轴上破坏性的碰撞，高精度电动立柱既能评估圆柱度又能评估直线度，配备D.A.T. 功能提高测量效率，包括一个控制盒使得操作更快捷等使其拥有了高性能的特点
5.具有局部圆周测量功能，连续测量内径、外径功能，X轴跟踪测量，螺旋测量/分析，并且其有标配的安全机制，标配滑动检测支架等使其可以简捷、精准地对工件进行调心、调水平操作。
◆性能参数
型号 RA-1600/ 货号 211-723
旋转工作台装置
旋转精度径向 (0.02+6H / 10000)m H: 为测量高度(mm) JIS B7451-1997 轴向 (0.02+6X / 10000)m X: 为测量半径(mm)
旋转速度 4, 6, 10 rpm
转台有效直径 ø150mm
调心/ 调水平方式 D.A.T.
最大调心范围 ʶ3mm
最大调水平范围 ʶ1˃
最大转台负载 25kg
最大测量直径 ø280mm
最大工件直径 ø560mm
垂直移动装置(Z轴装置)
驱动直线度 窄范围ɿ0.20m / 100mm, 全范围ɿ0.30m / 300mm
与转台轴的平行度 1.5m / 300mm
最大移动速度 15mm/s (测量速度ɿ0.5 / 1.0 / 2.0 / 5.0 mm/s)
最大行程 300mm
最大检测高度(内径/ 外径) 300mm*
最大检测深度 ø32mm大于91mm, ø7mm大于50mm(带有标准测针)
径向移动装置(X轴装置)
驱动直线度 2.7m / 140mm(Еc2.5)
与转台轴的垂直度 1.6m / 140mm
移动范围 165mm (从转台轴 -25 mm ~ +140 mm)
最大移动速度 8mm/s (测量速度ɿ0.5 / 1.0 / 2.0 / 5.0 mm/s)
测力 10ʙ50mN (5级切换) (内径/ 外径测量位置带有标准测针)
尖端形状，材质 直径1.6硬质合金
测量范围
标准 ʶ400m / ʶ40m / ʶ4m
追踪 ʶ5mm
其他 内/ 外径测量简单触摸切换，测针角度刻度标记(±45°)，Z轴碰撞检测功能
其他
电源 100Vʙ240V
能耗 80W
气压 0.39MPa
空气消耗量 标准情况22L/min
主装置重量 (净重)ɿ170kg
