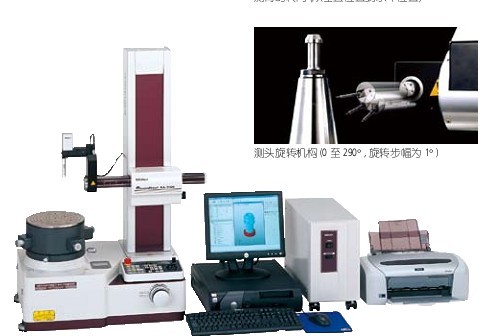

Roundtest Extreme超级圆度、圆柱形状测量仪 RA-H5100H CNC
◇产品概述:广州丙通——日本三丰量具特约经销商,MITUTOYO 三丰精密仪器仪表，高品质，畅销全球。三丰卡尺、三丰千分尺、三丰高度尺、三丰量规、三丰深度尺、圆度/圆柱度形状测量仪等尽在BTONE-MRO,优势价格，欢迎垂询选购
◇产品详情：
◆特点三丰公司独创的圆度／圆柱形状测量仪颇具新意，能在独立／同步的多轴电脑数控下进行自动测量。本系列的 机型不仅CNC精度、可靠性高，而且测量效率极高。一机二用，既能测量圆度，又能测量表面粗糙度，工件不必为了测量粗糙度而重新夹装。粗糙度的测量轴向、周向均可进行。
◆技术参数
旋转工作台
重复精度 径向:(0.02+4H/10000)μm
重复精度 轴向: (0.02+6X/10000)μm
为测量高度 H (mm),
为离旋转工作台轴的距离 X (mm)
转速 自动调心 2, 4, 6, 10rpm (20rpm: )
工作台有效直径 o300mm
最大调心幅度 5mm±
最大调水平幅度 1± °
最大测量直径 o356mm
最大工件直径 o680mm
最大工件重量 自动调心 80kg (65kg: )
垂直轴 (Z )
垂直移动 350mm (550mm)*
直线度 ( c2.5): 0.05μm / 100mm, 0.14μm / 350mm (0.2μm / 550mm)*
与旋转轴的平行度 0.2μm / 350mm (0.32μm / 550mm)*
定位速度 最大 60mm/s
测量速度 0.5, 1, 2, 5mm/s
最大检测高度 外径 内径 350mm ( ), 350mm ( )
外径／内径 [550mm ( )]*
最大检测深度 o12.7 x 26mm, o32 x 104mm
水平臂 轴 (X )
水平移动 225mm
直线度 ( c2.5): 0.4μm / 200mm
水平移动 0.5μm / 200mm
定位速度 最大 50mm/s
测量速度 0.5, 1, 5mm/s
测针和测头
测量范围 ：跟踪范围
: 400μm ( 5mm ) ± ±
测力 级 40mN (5 )
标准侧头 、硬质合金球、
: 12AAE301 o1.6mm
测量方向 单向
测头角度调整 带刻度
: 40 ± °
供气 2
气压 390kPa (4kgf/cm )
耗气量 45L/min.
电源 100V AC – 240V AC, 50/60Hz
尺寸 (W x D x H): 1260 x 710 x 1700mm (1260 x 710 x 1900mm)*
重量 650kg (670kg)*
