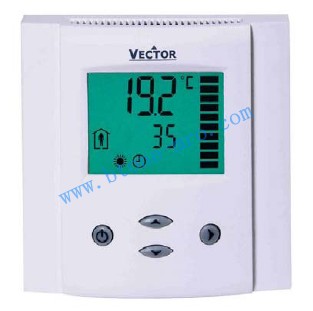

OPA-S V1.0智能变送器操作显示终端

OPA-S V1.0智能变送器操作显示终端

产品品牌:伟拓 Vector

原始型号:OPA-S V1.0价格:询价

好友E-mail:(以逗号分开不同的邮箱地址)
您的推荐留言:
加入收藏
在线咨询OPA-S V1.0智能变送器操作显示终端
产品编号:BT2491005003
厂家型号:OPA-S V1.0
产品品牌:伟拓 Vector
价格:¥询价
数量:
加入询价篮
产品描述 技术参数 包装参数 保修条款 产品资料
特点 • 显示和调整测量值 • 显示最值和复位最值 • 密码保护程序配置参数 • 适合各种设计和材料 应用 • 可以根据需要灵活配置智能变送器的功能参数 • 具有远程显示变送器测量功能(通讯距离超过50 m) • 在特殊情况下可使用最值存储功能进行监控 概述 OPA-S 是远程操作显示终端,适应于SDA,SPA和SRA系列智能变送器。 显示与操作 OPA-S控制器通过模块化外壳结构设计。用户可选择不同外观及材料。操作终端不同外观、颜色和材料的详情参照单独的说明。操作终端以LCD显示,带有4个操作按钮。 安装 1. 将安装底盘安装到嵌入式安装盒。安装底盘的突出螺纹接头应朝向地面。紧固螺丝头不高于安装底盘表面5毫米。 2. 根据接线图连接终端线到通讯线 3. 将安装底盘顶部的2个凹槽卡入前面板顶部的2个凸头,将安装底盘卡入前面板。 4. 调整前面板,直至其与墙面平整并看不到安装底盘。与前面板的连接电缆也不应高于安装底盘。 5. 拧紧前面板与安装底盘下部的螺丝,使它们紧密连接。 控制器连接 • 最远距离: 50 m 使用屏蔽电缆 • 使用屏蔽电缆(距离 > 20 m )存在电磁干扰。电气连接常规电缆用于EMC-保护条件下. 在 EMC非保护条件下只能使用屏蔽电缆。操作电压要遵守(SELV) as per EN 60 730. 使用四芯电缆。
参数配置 SDA, SRA and SPA可极好的适应您的系统。控制根据所定义的参数操作,参数被密码保护 以下菜单是关于操作终端OPA-S参数配置编程的详细说明。 1. 同时按下UP与DOWN两键3秒钟。屏幕将显示CODE. 2. 通过UP与DOWN键选择密码。选择09时可以访问用户参数,选择正确密码后按下RIGHT键。 3. 进入用户级参数编程,用UP 和 DOWN键选择IP输入配置或OP输出配置,然后按RIGHT键。 4. 现在参数显示. 小数字显示设定值,大数字显示当前值。 5. 通过按UP/DOWN键选择不同的参数,通过按RIGHT键确定参数的改变。参数的MIN和MAX符号显示出来,并指示出参数现在可修改。使用 UP 和 DOWN 键调整参数值。 6. 设置完毕后,按RIGHT 或 LEFT 存储设置的变化并返回到参数选择部分。 7. 按下LEFT键离开菜单。5分钟内如果没有其它键被按下,单元将返回正常操作状态。 8. 传感器测量出参数值,请按参数清单使用数据表
-
-
下载 伟拓产品中文册
下载 Operation Manual OPA-S EN V1-0
