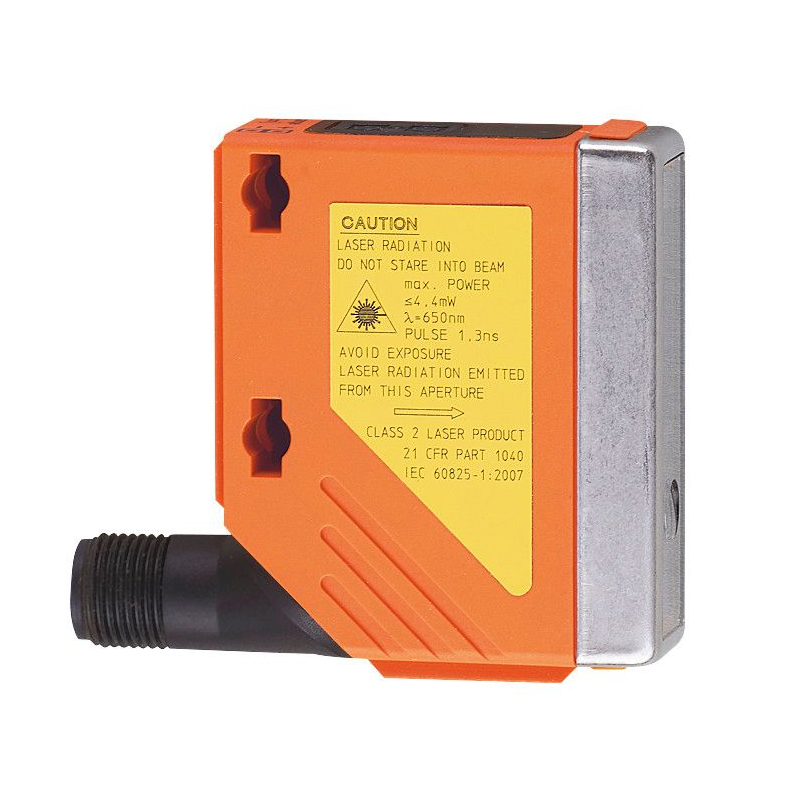

| 产品特征 |
|---|
| 光线种类 | 红光 |
| 激光防护等级 | 2 |
| 外壳 | 矩形的 |
| 应用 |
|---|
| 特殊的性能 | 背景消隐 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC; (符合cULus - Class 2标准) |
| 电流损耗 [mA] | 75; (24 V) |
| 防护等级 | III |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 650 |
| 使用寿命 [h] | 50000 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2 |
| 输出 |
|---|
| 输出数量 | 2 |
| 电气设计 | PNP |
| 数字输出数量 | 2 |
| 输出功能 | 常开/常闭; (NC+NO) |
| 每个输出最大电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 11 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 监控范围 |
|---|
| 光斑直径最大值 [mm] | 5 |
| 光点尺寸参考 | 2 m |
| 检测范围滞后 [%] | < 2.5 |
| 注意监控范围滞后 | 黑色 6 %反射 |
| 背景消隐可用 | 有 |
| 背景消隐 [m] | < 20 |
| 测量/设定范围 |
|---|
| 测量范围 [m] | 0.03...2 |
| 测量频率 [Hz] | 33 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 |
| 外形 | Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis |
| SIO模式 | 有 |
| 模拟过程数据 | 1 |
| 二位输出过程数据 | 1 |
| 处理周期最小值 [ms] | 6.6 |
| 支持的DeviceID | 运行方式DeviceID默认372 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...60 |
| 注意环境温度 | 当温度ta < -10 °C时必须预热，激光关闭 |
| 外壳防护等级 | IP 65; IP 67 |
| 外部光线抵抗力最大值 [klx] | 10; (物体上) |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 60947-5-2 |
| 激光防护等级 | 2 |
| 激光保护注意事项 | 注意:激光功率:<= 4,0 mW波长:650 nm脉冲:1,3 ns请不要直视光束。请避免和激光接触。激光等级:2EN / IEC60825-1:2007EN / IEC60825-1:2014符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月. |
| MTTF [年] | 151 |
| 机械技术数据 |
|---|
| 重量 [g] | 61.6 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 56 x 18.2 x 46.8 |
| 原材料 | 外壳: PA; 前框: 特种钢; 操作界面: TPU; 透镜: PMMA |
| 透镜校准 | 侧面的镜组 |
| 显示器/操作件 |
|---|
| 显示 | 开关状态LED, 黄色 开关输出 PIN 4操作LED, 绿色显示字母数字显示, 3位数字 |
| 显示单位 | cm |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A |
| 图表 |
|---|
| 迟滞图形 |
x:距离 [mm]y:迟滞 [mm]1 =背景 黑色 6 %反射2 =背景 白色 90 %反射 |
|---|
