| 应用 |
|---|
| 应用 | 信号机条件 |
| 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC; (按照SELV/PELV 符合cULus - Class 2标准) |
| 额定电压DC [V] | 24 |
| 电流损耗 [mA] | < 90 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 |
| SIO模式 | 有 |
| 必需的mater port type | A |
| 处理周期最小值 [ms] | 2.3 |
| 支持的DeviceID | 运行方式DeviceID默认1054 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...50 |
| 存储温度 [°C] | -40...75 |
| 允许最大的相对空气湿度 [%] | 90 |
| 海拔高度最大值 [m] | 4000 |
| 外壳防护等级 | IP 67 |
| 污染度 | 2 |
| 机械技术数据 |
|---|
| 重量 [g] | 153 |
| 尺寸 [mm] | Ø 56 / L = 61 |
| 原材料 | 外壳: PC |
| 显示器/操作件 |
|---|
| 显示 | LED段, 红色 / 绿色 / 黄色 / 蓝色 / 紫色 / 青色 / 白色 |
| 附件 |
|---|
| 附件(可选) | 安装底座, E89060墙壁固定夹具, E89061安装适配器, E89063电缆接口在侧面的支架, E89064安装管, E89065安装管, E89066安装管, E89067安装底座, E89080 |
| 注释 |
|---|
| 注释 | 其他的信息请您参见使用说明书 |
| 包装单位 | 1 件 |
| 电气连接 - 插头 |
|---|
| IO-Link | 接插件: M12; 译码: A |
| 图表 |
|---|

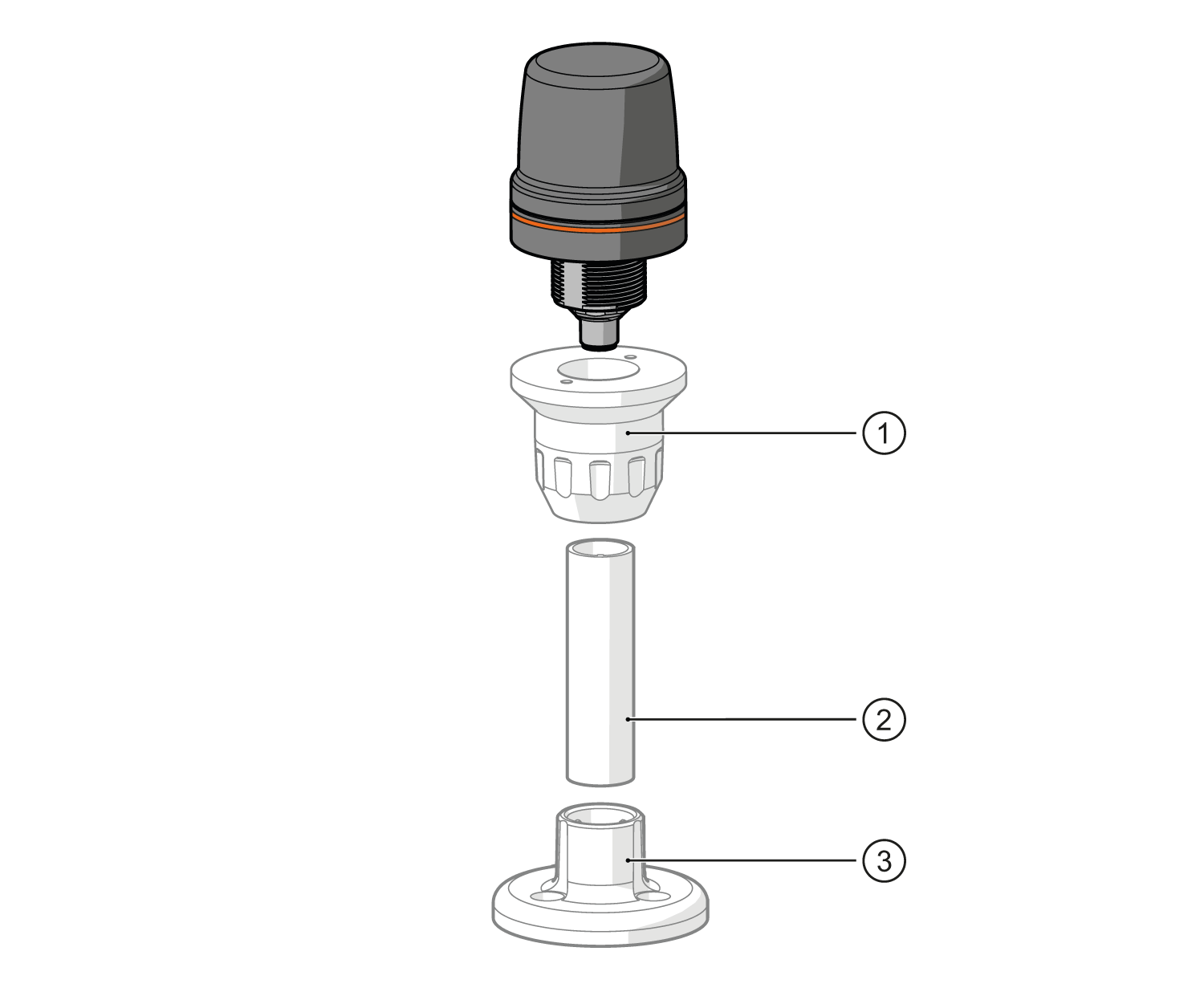

| 基座安装 |
|
|---|

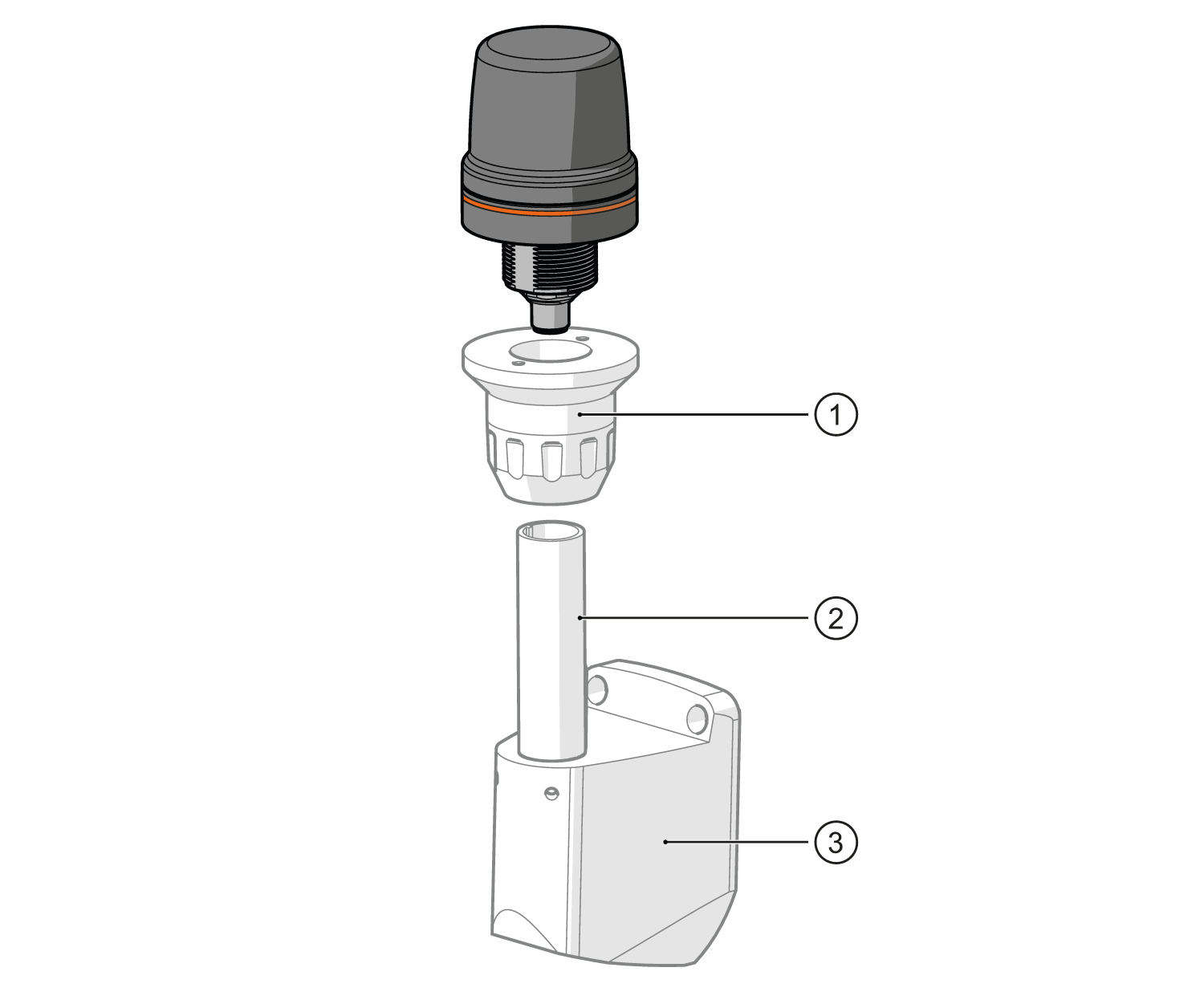

| 墙面安装 |
|
|---|

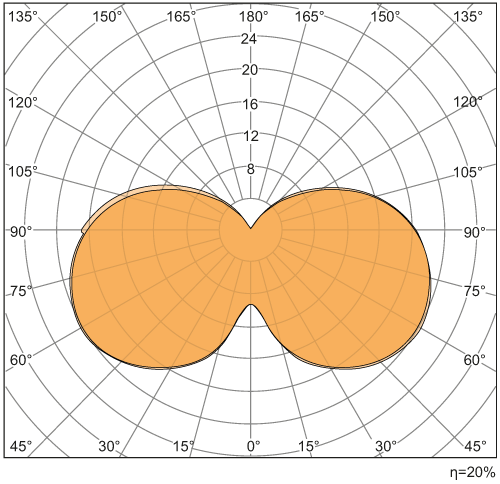

| 光强分布曲线 |
光强分布曲线: 红色1000 lm工作效率 = 20% |
|---|

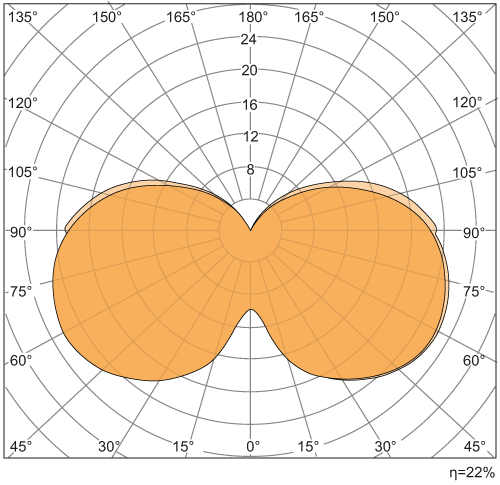

| 光强分布曲线 |
光强分布曲线: 绿色1000 lm工作效率 = 22% |
|---|

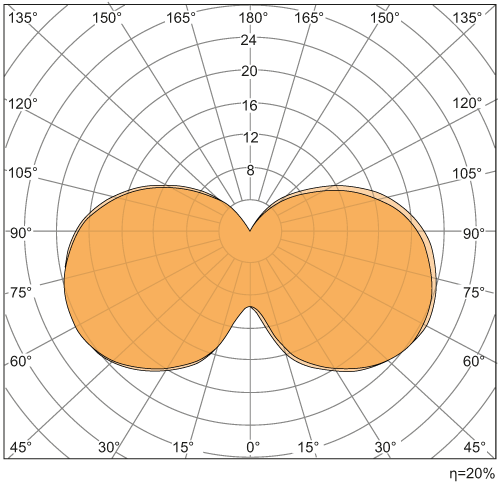

| 光强分布曲线 |
光强分布曲线: 蓝色1000 lm工作效率 = 20% |
|---|
