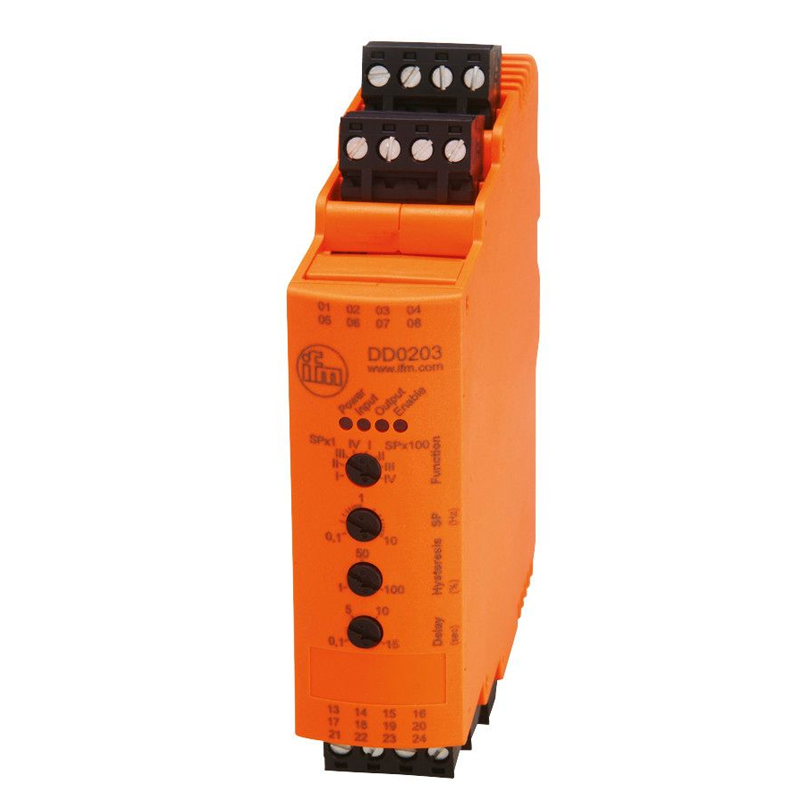

| 产品特征 |
|---|
| 外壳 | 用于DIN轨道安装的外壳 |
| 尺寸 [mm] | 93 x 25.4 x 109.1 |
| 应用 |
|---|
| 应用 | 超速和低速脉冲序列的通用估算; 速度监控 |
| 电气数据 |
|---|
| 工作电压公差2 [%] | > 20 |
| 额定电压AC [V] | 110...240 |
| 额定电压DC [V] | 27 |
| 额定电压公差 [%] | > 20 |
| 额定电压公差2 [%] | 20...10 |
| 额定频率AC [Hz] | 50...60 |
| 绝缘等级 [V] | 9 |
| 消耗功率AC最大值 [W] | 6 |
| 消耗功率DC最大值 [W] | 4 |
| 用于传感器的辅助能量DC [V] | 18.5...30; (SELV, ≤ 100 mA) |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 1; 继电器输出数: 1 |
| 输出 |
|---|
| 数字输出数量 | 1 |
| 继电器输出数 | 1 |
| 继电器接口容量 | 4 A (240 V AC, 24 V DC); (欧姆阻力) |
| 短路保护 | 有 |
| 测量/设定范围 |
|---|
| 设定范围[Hz] [Hz] | 0.1...1000 |
| 精度/偏差 |
|---|
| 迟滞 [Sr的百分比] | 1...100 |
| 反应时间 |
|---|
| 启动延迟 [s] | 0.1...15 |
| 软件/编程 |
|---|
| 开关点调整 | 电位计 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...60 |
| 存储温度 [°C] | -25...70 |
| 允许最大的相对空气湿度 [%] | 80; (40 °C: 50 % 非凝结) |
| 海拔高度最大值 [m] | 2000 |
| 外壳防护等级 | IP 20 |
| 防护等级接线端子 | IP 20 |
| 污染度 | 2; (≤ 240 V AC) |
| 认证/测试 |
|---|
| 许可证 | UL: N001 |
| MTTF [年] | 212 |
| 机械技术数据 |
|---|
| 重量 [g] | 242 |
| 外壳 | 用于DIN轨道安装的外壳 |
| 安装方式 | 导轨; (TH35 EN 60715) |
| 尺寸 [mm] | 93 x 25.4 x 109.1 |
| 原材料 | 塑料: PC-GF20 |
| 显示器/操作件 |
|---|
| 显示 | 电源1 x LED, 绿色输入信号1 x LED, 黄色输出1 x LED, 绿色使能信号1 x LED, 黄色 |
| 附件 |
|---|
| 供货范围 | 连接件: 5 x 4线, 带螺栓连接, E40173 |
| 电气连接 |
|---|
| 接口 | 插脚头: 4 x ; 间距: 5.0 mm |
