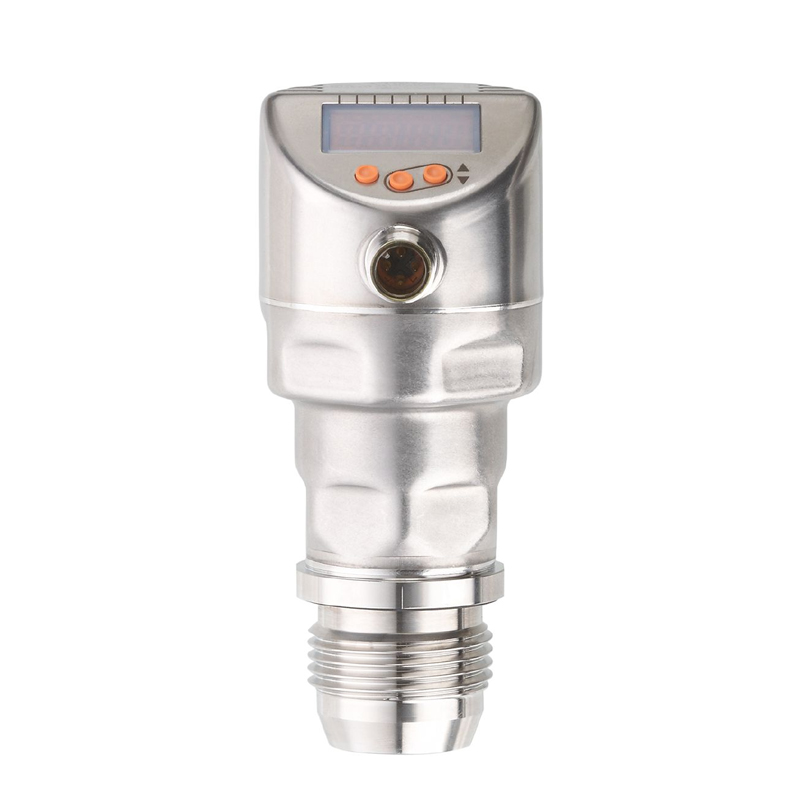

| 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
| 测量范围 | -1...100 bar-14...1450 psi-0.1...10 MPa |
| 系统接口 | 螺纹连接 G 1 外螺纹 密封锥面 |
| 应用 |
|---|
| 特殊的性能 | 镀金触点 |
| 应用 | 可齐平安装，适用于食品饮料行业 |
| 介质 | 粘稠介质或者含有颗粒物的液体; 液体和气体介质; 用于气体介质压力> 25 bar仅根据需求 |
| 介质温度 [°C] | -25...150 |
| 爆破压力最小值 | 650 bar9425 psi65 MPa |
| 抗压强度 | 200 bar2900 psi20 Mpa |
| 耐真空 [mbar] | -1000 |
| 压力 | 相对压力; 真空 |
| 齐平安装 | 有 |
| 电气数据 |
|---|
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 防护等级 | III |
| 反相保护 | 有 |
| Watchdog集成看门狗电路 | 有 |
| 2-线 |
|---|
| 工作电压 [V] | 20...30 DC |
| 电流损耗 [mA] | 3.5...21.5 |
| 开机延迟时间 [s] | < 1 |
| 3-线 |
|---|
| 工作电压 [V] | 18...30 DC |
| 电流损耗 [mA] | 5...45; (430 bei max. Laststrom) |
| 开机延迟时间 [s] | < 0.5 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
| 输出 |
|---|
| 输出数量 | 2 |
| 输出信号 | 开关信号; 模拟信号; IO-Link |
| 电气设计 | PNP/NPN |
| 数字输出数量 | 2 |
| 输出功能 | 常开/常闭; (可设定参数) |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20, 可逆; (可调整量程) |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 2-线 |
|---|
| 负载最大值 [Ω] | 300 |
| 3-线 |
|---|
| 开关量输出DC电压降最大值 [V] | 2 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 125 |
| 负载最大值 [Ω] | (Ub - 10 V) / 21,5 mA; 650 Ω (Ub = 24 V) |
| 测量/设定范围 |
|---|
| 测量范围 | -1...100 bar-14...1450 psi-0.1...10 MPa |
| 开关点, SP | -0.9...100 bar-12...1450 psi-0.09...10 MPa |
| 复原点, rP | -1...99.9 bar-15...1448 psi-0.1...9.9 MPa |
| 测量值起点 | -1...80 bar-15...1160 psi-0.1...8 MPa |
| 测量值终点 | 19...100 bar276...1450 psi1.9...10 MPa |
| SP与rP间的最小距离 | 0.2 bar3 psi0.02 MPa |
| 设定步距 | 0.1 bar1 psi0.01 MPa |
| 出厂设定 | SP1 = 25 barrP1 = 23 barSP2 = 75 barrP2 = 73 barASP = 0.00 barAEP = 100 bardAP = 0.06 sdAA = 0.06 s |
| 温度监控 |
|---|
| 测量范围 | -25...150 °C-13...302 °F |
| 精度/偏差 |
|---|
| 开关点精度 [测量范围值的%] | < ± 0,5; (DIN EN IEC 62828-1; Turn down 1:1) |
| 重复精度 [测量范围值的%] | < ± 0,1; (温度波动< 10 K; Turn down 1:1) |
| 特征曲线偏差 [测量范围值的%] | < ± 0,5; (DIN IEC EN 62828-1 包括零点和量程误差、非线性度、迟滞; Turn down 1:1) |
| 线性偏差 [测量范围值的%] | < ± 0,15; (Turn down 1:1) |
| 滞后偏差 [测量范围值的%] | < ± 0,15; (Turn down 1:1) |
| 长时间稳定性 [测量范围值的%] | < ± 0,1; (Turn down 1:1; 每年) |
| 温度范围内的总偏差 | 温度范围总偏差-25...15 °C特征曲线偏差 ± 0,15 % der Spanne / 10 K15...80 °C特征曲线偏差80...150 °C特征曲线偏差 ± 0,2 % der Spanne / 10 K |
| 注释 | 详情请参见“图示和图表”章节 |
| 温度监控 |
|---|
| 精确度 [K] | ± 2,5+ (0,08 x ( Umgebungstemperatur - Mediumtemperatur )) |
| 重复精度 [K] | ± 0,2 |
| 分辨率 [K] | 0.2 |
| 反应时间 |
|---|
| 阻尼过程值dAP [s] | 0...99.99 |
| 用于模拟量输出的阻尼 (dAA) [s] | 0...99.99 |
| 2-线 |
|---|
| 阶跃函数响应时间 模拟输出 [ms] | 30 |
| 3-线 |
|---|
| 开关输出(dAP)响应时间最小值 [ms] | 3 |
| 阶跃函数响应时间 模拟输出 [ms] | 7 |
| 温度监控 |
|---|
| 响应时间T05 / T09 [s] | < 35 / < 135; (DIN EN 60751 水 ; > 0,9 m/s) |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 |
| 外形 | Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A) |
| SIO模式 | 有 |
| 必需的mater port type | A |
| 处理周期最小值 [ms] | 5.6 |
| IO-Link压力分辨率 [bar] | 0.005 |
| IO-Link温度分辨率 [K] | 0.2 |
| IO-Link过程数据（周期性） | 功能位长压力32温度32设备状态4二进制开关信息2 |
| IO-Link功能（非周期性） | 应用特定标签; 内部温度; 运行小时数计数器; 开关循环数计数器; 压力峰值计数器 |
| 支持的DeviceID | 运行方式DeviceID默认1150 d |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...80 |
| 存储温度 [°C] | -40...100 |
| 外壳防护等级 | IP 67; IP 68; IP 69K |
| 认证/测试 |
|---|
| EMC电磁兼容 | DIN EN 61326-1 |
| 抗冲击 | DIN EN 60068-2-2750 g (11 ms) |
| 抗震 | DIN EN 60068-2-620 g (10...2000 Hz) |
| MTTF [年] | 214 |
| 注意许可证 | 出厂证书可在www.factory-certificate.ifm下载 |
| UL认证 | UL认证编号J034文件数量ULE174189 |
| 机械技术数据 |
|---|
| 重量 [g] | 395.1 |
| 原材料 | 不锈钢(1.4404 / 316L); FKM; PTFE; PBT; PEI; PFA |
| 材料(接液部件) | 陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4; PTFE |
| 开关动作寿命 | 1亿 |
| 拧紧扭矩 [Nm] | 20 |
| 系统接口 | 螺纹连接 G 1 外螺纹 密封锥面 |
| 显示器/操作件 |
|---|
| 显示 | 显示单位LED, 绿色开关状态LED, 黄色功能显示字母数字显示, 4位数字测量值字母数字显示, 4位数字 |
| 显示单位 | bar; psi; MPa |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
| 图表 |
|---|
|

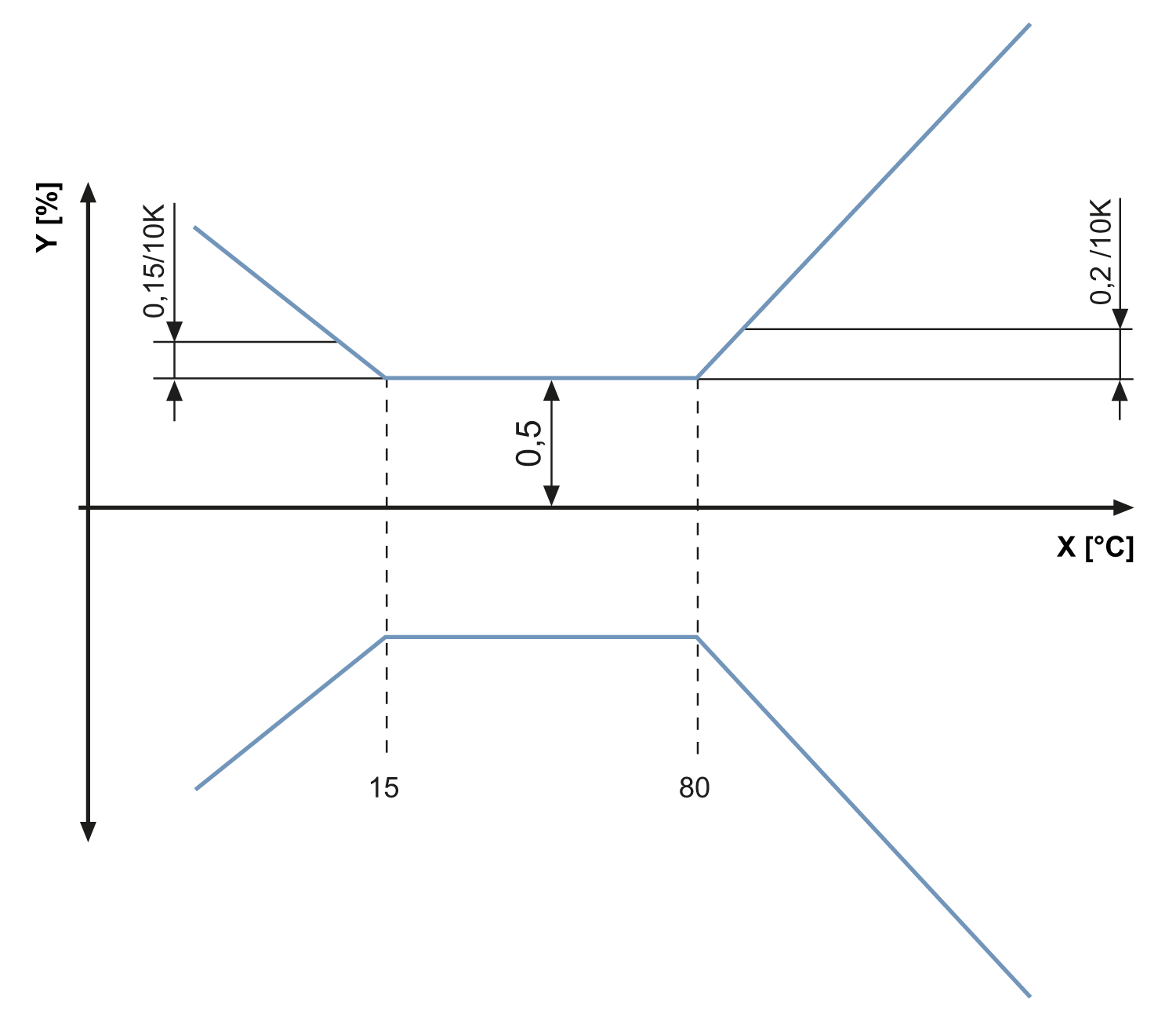

X温度Y总偏差 |
|---|
