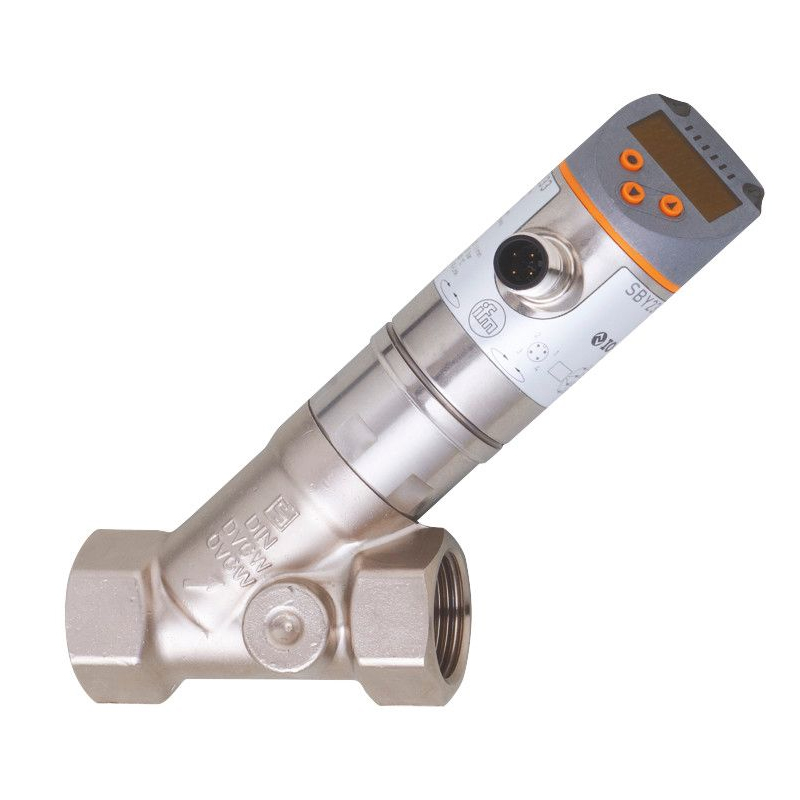

- 在线咨询易福门 IFM 带止回阀及显示屏的流量计 SBN系列
- 产品编号：BT2109009002
- 厂家型号：SBN232
- 产品品牌：易福门 IFM
- 价格：¥询价 件
- 规格型号：
- 数量：件
-
加入询价篮
产品描述
技术参数
包装参数
保修条款
产品资料
| 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
| 测量范围 | 5...240 gph0.1...4 gpm |
| 系统接口 | 螺纹连接 3/4" NPT |
| 应用 |
|---|
| 特殊的性能 | 镀金触点 |
| 应用 | 用于工业应用 |
| 介质 | 液体; 水; 乙二醇溶液; 冷却润滑剂 |
| 介质说明 | 油1带粘度: 10 mm²/s (104 °F)油2带粘度: 46 mm²/s (104 °F) |
| 介质温度 [°F] | 14...212 |
| 抗压强度 [bar] | 40 |
| 抗压强度 [Mpa] | 4 |
| 允许工作压力的最大值（用于应用程序符合CRN标准） [bar] | 40 |
| 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC; (按照SELV/PELV) |
| 电流损耗 [mA] | < 50 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | < 3 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
| 输出 |
|---|
| 输出数量 | 2 |
| 输出信号 | 开关信号; 模拟信号; 频率信号; IO-Link; (可配置) |
| 数字输出数量 | 2 |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2 |
| 开关量输出DC的持续电流负载 [mA] | 150; (每个输出 2 x 200 (...140 °F); 2 x 250 (...104 °F)) |
| 开关周期（机械的） | 1亿 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | 500 |
| 短路保护 | 有 |
| 过载保护 | 有 |
| 输出频率 [Hz] | 0...10000 |
| 测量/设定范围 |
|---|
| 测量范围 | 5...240 gph0.1...4 gpm |
| 显示范围 | 0...288 gph0...4.8 gpm |
| 分辨率 | 1 gph0.05 gpm |
| 开关点, SP | 2...240 gph0.05...4 gpm |
| 复原点, rP | 0...238 gph0...3.95 gpm |
| 频率终点，FEP | 16...240 gph0.25...4 gpm |
| 步距 | 1 gph0.05 gpm |
| 频率终点, FrP [Hz] | 10...10000 |
| 测量动态性 | 1:50 |
| 温度监控 |
|---|
| 测量范围 [°F] | 14...212 |
| 显示范围 [°F] | -26...252 |
| 分辨率 [°F] | 2 |
| 开关点, SP [°F] | 16...212 |
| 复原点, rP [°F] | 14...210 |
| 设定步距 [°F] | 2 |
| 频率起点，FSP [°F] | 14...172 |
| 频率终点，FEP [°F] | 54...212 |
| 频率终点, FrP [Hz] | 10...10000 |
| 精度/偏差 |
|---|
| 流量监控 |
|---|
| 精确度(在测量范围) | ± (4 % MW + 1 % MEW); (Q > 0,3 l/min; 介质和工作温度: +71,6 °F ± 4K) |
| 重复精度 | ± 1 % MEW |
| 温度监控 |
|---|
| 温度变化率 | 0,9802 °F / K |
| 精确度 [K] | 3 K (77 °F; Q > 1 l/min) |
| 反应时间 |
|---|
| 流量监控 |
|---|
| 反应时间 [s] | 0.01 |
| 阻尼过程值dAP [s] | 0...5 |
| 用于模拟量输出的阻尼 (dAA) [s] | 0...5 |
| 温度监控 |
|---|
| 响应时间T05 / T09 [s] | T09 = 120 (Q > 1 l/min) |
| 软件/编程 |
|---|
| 参数设定 | 迟滞/窗口; 常开/常闭; 输出极性; 电流输出; 介质设定; 用于开关量输出/模拟量输出阻尼; 显示屏可旋转及关闭; 测量标准单位; 过程值颜色 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 CDV |
| 外形 | Smart Sensor: Process Data Variable; Device Identification |
| SIO模式 | 有 |
| 必需的mater port type | A |
| 模拟过程数据 | 2 |
| 二位输出过程数据 | 2 |
| 处理周期最小值 [ms] | 5 |
| 支持的DeviceID | 运行方式DeviceID默认565 |
| 工作条件 |
|---|
| 环境温度 [°F] | 32...140 |
| 注意环境温度 | 介质温度< 176 °F介质温度< 212 °F: 32...104 °F |
| 存储温度 [°F] | 5...176 |
| 外壳防护等级 | IP 65; IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | DIN EN 61000-6-2DIN EN 61000-6-3 |
| 抗冲击 | DIN EN 60068-2-2720 g (11 ms) |
| 抗震 | DIN EN 60068-2-65 g (10...2000 Hz) |
| MTTF [年] | 145 |
| UL认证 | UL认证编号I005 |
| 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 |
| 机械技术数据 |
|---|
| 重量 [g] | 696 |
| 原材料 | 不锈钢(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; 黄铜 化学镀镍层 |
| 材料(接液部件) | 不锈钢(1.4401/316); 不锈钢(1.4404 / 316L); 黄铜 (2.0371); 黄铜 化学镀镍层; PPS; O形环: FKM |
| 系统接口 | 螺纹连接 3/4" NPT |
| 显示器/操作件 |
|---|
| 显示 | 显示单位3 x LED, 绿色开关状态2 x LED, 黄色测量值字母数字显示, 红色/绿色 4位数字编程字母数字显示, 4位数字 |
| 注释 |
|---|
| 注释 | 建议使用200 micron过滤。所有的数据适用于水 (68 °F).MW = 测量值MEW = Final value of the measuring range |
| 说明 | 请注意外壳设计的变化！ |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
| 图表 |
|---|
| 压力损失 |
dP压力损失Q体积流量 |
|---|
| 机械电子流量传感器; 工作电压 18...30 DC; (按照SELV/PELV) V; M12 接插件; 镀金触点; 用于工业应用 |
|---|
| 产品标识 | 机械电子流量传感器 |
|---|
| 应用 | 用于工业应用 |
|---|
| 系统接口 | 螺纹连接 3/4" NPT |
|---|
| 工作电压DC | 18...30 V |
|---|
| 电压类型 | DC |
|---|
| 输出数量 | 2 |
|---|
| 输出功能 | 常开/常闭; (可设定参数); 模拟 |
|---|
| 输出信号 | 开关信号; 模拟信号; 频率信号; IO-Link; (可配置) |
|---|
| 模拟电流输出 | 4...20 mA |
|---|
| 测量范围 | 0.1...4 gpm |
|---|
| 抗压强度 | 40 bar |
|---|
| 接口 | M12 接插件 |
|---|
| 原材料 | 不锈钢(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; 黄铜 化学镀镍层 |
|---|
| 材料(接液部件) | 不锈钢(1.4401/316); 不锈钢(1.4404 / 316L); 黄铜 (2.0371); 黄铜 化学镀镍层; PPS; O形环: FKM |
|---|
| 显示 | 显示单位: 3 x LED 绿色; 开关状态: 2 x LED 黄色; 测量值: 字母数字显示 红色/绿色 4位数字; 编程: 字母数字显示 4位数字 |
|---|
| 通信接口 | IO-Link |
|---|
| 产品 | 易福门或同价值的 |
|---|
| 型号 | SBN232 |
|---|
-
-
