| 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 1 |
| 系统接口 | 3/4" NPT |
| 应用 |
|---|
| 介质 | 液体; 水; 乙二醇溶液; 冷却润滑剂 |
| 介质温度 [°F] | 32...185 |
| 抗压强度 [bar] | 40 |
| 抗压强度 [Mpa] | 4 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC; (按照SELV/PELV) |
| 电流损耗 [mA] | < 15 |
| 防护等级 | III |
| 反相保护 | 有 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 1 |
| 输出 |
|---|
| 输出数量 | 1 |
| 输出信号 | 开关信号 |
| 电气设计 | PNP |
| 数字输出数量 | 1 |
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 短路保护 | 有 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 设定范围 [gpm] | 0.26...6.6 |
| 精度/偏差 |
|---|
| 重复精度 [終值的百分比] | 1 |
| 迟滞 [gpm] | 0,13...0,53 |
| 测量误差 [終值的百分比] | ± 5 |
| 反应时间 |
|---|
| 反应时间 [s] | < 0.01 |
| 工作条件 |
|---|
| 环境温度 [°F] | 32...140 |
| 存储温度 [°F] | 5...176 |
| 外壳防护等级 | IP 65; IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | DIN EN 61000-6-2DIN EN 61000-6-3 |
| 抗冲击 | DIN EN 60068-2-2720 g (11 ms) |
| 抗震 | DIN EN 60068-2-65 g (10...2000 Hz) |
| MTTF [年] | 3318 |
| 机械技术数据 |
|---|
| 重量 [g] | 483.5 |
| 原材料 | 黄铜 化学镀镍层; PPS; 铝 已铝阳极氧化处理; PA |
| 材料(接液部件) | 不锈钢(1.4310/301); 不锈钢(1.4301/304); PBT; 黄铜 化学镀镍层; PP; PPS; 聚烯烃; O形环: FKM |
| 系统接口 | 3/4" NPT |
| 机械的开关周期 | 1亿 |
| 显示器/操作件 |
|---|
| 显示 | 开关状态4 x LED, 黄色 |
| 附件 |
|---|
| 供货范围 | 内六角扳手 |
| 注释 |
|---|
| 注释 | 注意 请不要将盖子旋转超出设定范围最大值。所有的数据适用于水 (68 °F). |
| 说明 | 请注意外壳设计的变化！ |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A |
| 图表 |
|---|

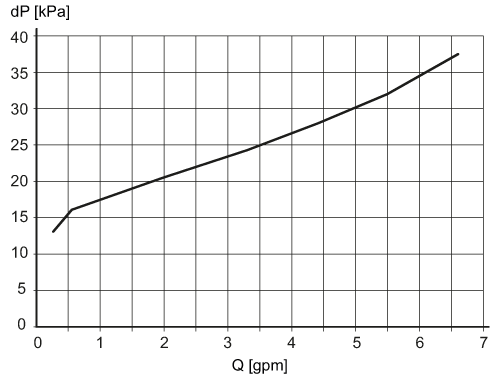

| 压力损失 |
dP压力损失Q体积流量 |
|---|
