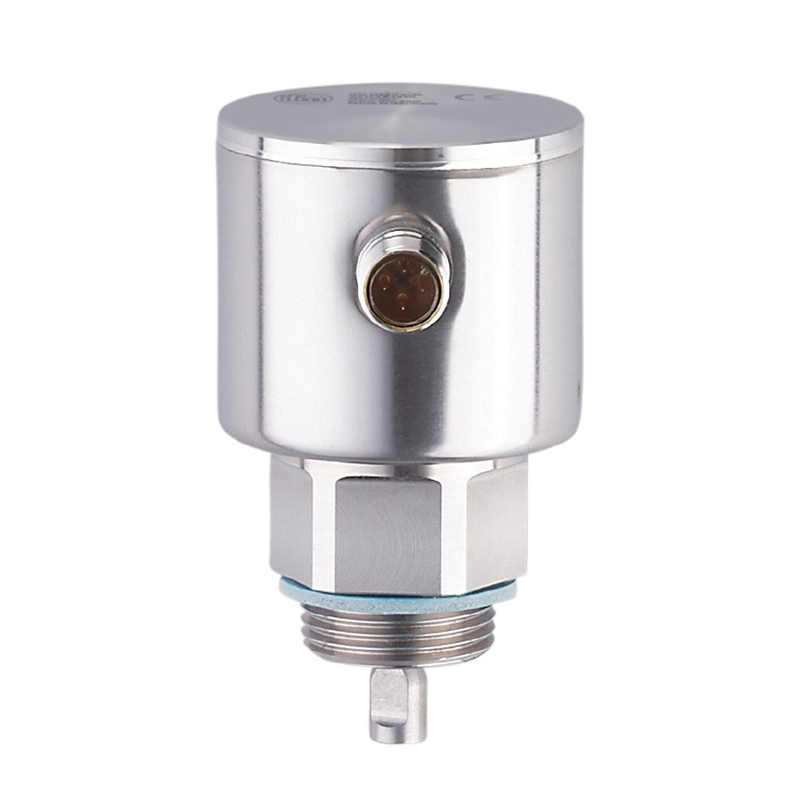

- 在线咨询易福门 IFM 连续性监控的液位传感器(导波雷达)
- 产品编号：BT2303017005
- 厂家型号：LR9020
- 产品品牌：易福门 IFM
- 价格：¥询价 个
- 规格型号：
- 数量：件
-
加入询价篮
产品描述
技术参数
包装参数
保修条款
产品资料
| 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
| 探杆长度L [mm] | 100...1600 |
| 系统接口 | G 3/4 外螺纹 |
| 应用 |
|---|
| 特殊的性能 | 镀金触点 |
| 介质 | 液体 |
| 介质的介电常数 | ≥ 1,8; (如果介质介电常数为1.8...5(例如油)，那么需要一个同轴管用于运行) |
| 推荐介质 | 水; 水为基本的介质; 油; 油基介质 |
| 不能用于 | 请参见操作使用说明书，章节"功能和特征"。 |
| 过程温度 [°C] | -25...80; (90 < 1 h ; 参见备注下的说明) |
| 抗压强度 [bar] | 16 |
| 耐真空 [mbar] | -1000 |
| 允许工作压力的最大值（用于应用程序符合CRN标准） [bar] | 16 |
| 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC |
| 电流损耗 [mA] | < 25 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | < 3 |
| 测量原理 | 导波雷达 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
| 输出 |
|---|
| 输出数量 | 2 |
| 输出信号 | 模拟信号; IO-Link |
| 电气设计 | PNP |
| 数字输出数量 | 1 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20, 可逆 |
| 负载最大值 [Ω] | 500 |
| 模拟电压输出 [V] | 0...10, 可逆 |
| 负载电阻最小值 [Ω] | 2000 |
| 短路保护 | 有 |
| 短路保护类型 | 热量，脉冲式 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 探杆长度L [mm] | 100...1600 |
| 感应范围A [mm] | L-40; (设置为油及油为基础的介质: L-60) |
| 无效范围 I1 / I2 [mm] | 30 / 10; (设置为油及油为基础的介质: 30 / 30) |
| 测量频率 [Hz] | 4 |
| 精度/偏差 |
|---|
| 重复精度 [mm] | ± 5 |
| 测量误差 [mm] | ± 7 |
| 偏移误差 [mm] | 5 |
| 分辨率 [mm] | 1 |
| 零信号(电压) [V] | 0 |
| 零信号(电流) [mA] | 4 |
| 全信号（电压） [V] | 10 |
| 全信号（电流） [mA] | 20 |
| 温度变化率 /10 K | ± 0.2 % |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 CDV |
| 外形 | 无轮廓 |
| SIO模式 | 否 |
| 必需的mater port type | A |
| 模拟过程数据 | 1 |
| 处理周期最小值 [ms] | 2.3 |
| 支持的DeviceID | 运行方式DeviceID默认578 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...60 |
| 存储温度 [°C] | -40...85 |
| 外壳防护等级 | IP 68; IP 69K; (7天/水深1 m/ 0.1 bar: IP 68) |
| 认证/测试 |
|---|
| EMC电磁兼容 | DIN EN 61000-6-2DIN EN 61000-6-3封闭式金属储罐DIN EN 61000-6-4塑料或开放式金属储罐 |
| 抗冲击 | DIN EN 60068-2-2750 g (11 ms) / 25 g 具0.5米参照杆 (6 ms) |
| 抗震 | DIN EN 60068-2-65 g (10...2000 Hz) / 1 g 带基准杆0.5米 (5...200 Hz) |
| MTTF [年] | 239 |
| UL认证 | UL认证编号H009文件数量ULE174191 |
| 机械技术数据 |
|---|
| 重量 [g] | 470.9 |
| 原材料 | 不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); FKM; PEI |
| 材料(接液部件) | 不锈钢(1.4305/303); 探头连接: 不锈钢(1.4435 / 316L); PTFE; FKM; 密封圈: 丁晴橡胶 增强纤维 |
| 系统接口 | G 3/4 外螺纹 |
| 注释 |
|---|
| 说明 | 请参阅“下载”下的技术说明; 适用于高过程温度：过程连接处的温度起决定性作用。实际介质温度可能更高。 |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |

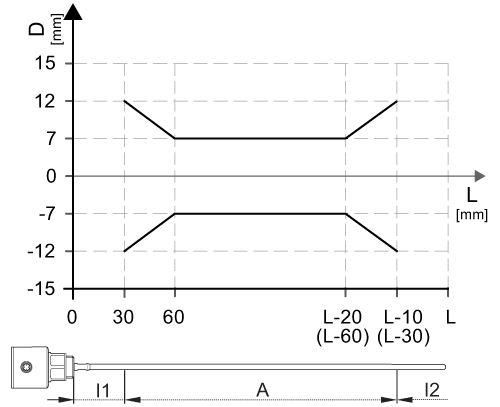

| 图表 |
|---|
|  |
|---|
| 电子液位传感器; 工作电压 18...30 DC V; 液位测量 0.02...1.58 m; PNP; M12 接插件; 镀金触点 |
|---|
| 产品标识 | 电子液位传感器 |
|---|
| 应用 | 液体 |
|---|
| 系统接口 | G 3/4 外螺纹 |
|---|
| 工作电压DC | 18...30 V |
|---|
| 电压类型 | DC |
|---|
| 电气设计 | PNP |
|---|
| 输出数量 | 2 |
|---|
| 输出功能 | 模拟 |
|---|
| 输出信号 | 模拟信号; IO-Link |
|---|
| 模拟电流输出 | 4...20, 可逆 mA |
|---|
| 模拟电压输出 | 0...10, 可逆 V |
|---|
| 液位测量 | 0.02...1.58 m |
|---|
| 探杆长度L | 100...1600 mm |
|---|
| 接口 | M12 接插件 |
|---|
| 原材料 | 不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); FKM; PEI |
|---|
| 材料(接液部件) | 不锈钢(1.4305/303); 探头连接: 不锈钢(1.4435 / 316L); PTFE; FKM; 密封圈: 丁晴橡胶 增强纤维 |
|---|
| 环境温度 | -25...60 °C |
|---|
| 通信接口 | IO-Link |
|---|
| 产品 | 易福门或同价值的 |
|---|
| 型号 | LR9020 |
|---|
-
-
