| 应用 |
|---|

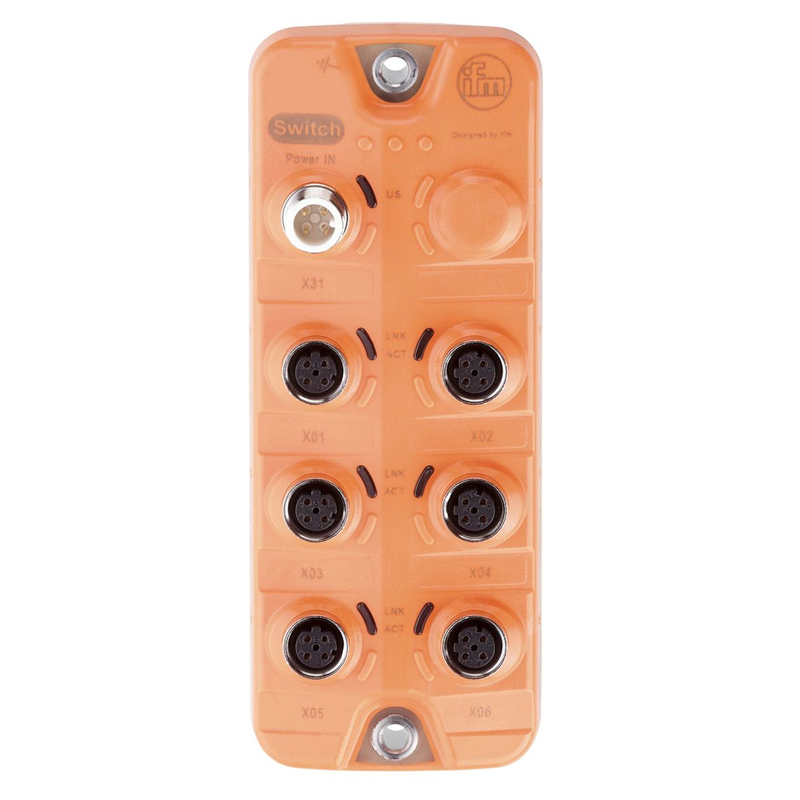

| 设计 | 适用于现场应用的非网管型交换机 |
| 应用 | 适用于TCP/IP网络; 适用于EtherNet/IP网络; 适用于Modbus TCP网络 |
| 电气数据 |
|---|
| 工作电压 [V] | 8...32 DC; (US; 按照SELV/PELV) |
| 额定电压DC [V] | 12 / 24 |
| 电流损耗 [mA] | 100; (US; 24 V: 50 mA) |
| 防护等级 | III |
| 反相保护 | 有 |
| 接口 |
|---|
| 通信接口 | Ethernet |
| 以太网接口数 | 6 |
| 传输标准 | 10Base-T; 100Base-TX |
| 传输率 | 10 MBit/s; 100 MBit/s |
| 接口说明 | 处理类型: 保存并转发自动极性切换自动协商自动翻转QoS（服务质量）: IEEE 802.1p, IEEE 802.1Q优先级队列: 4MAC表规格: 2000个地址传输: LLDP, PTCP 01:80:C2:00:00:0E |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...70 |
| 存储温度 [°C] | -25...85 |
| 允许最大的相对空气湿度 [%] | 90 |
| 海拔高度最大值 [m] | 4000 |
| 外壳防护等级 | IP 65; IP 66; IP 67 |
| 防护等级（NEMA 250） | 6P |
| 污染度 | 2 |
| 化学介质 | ISO 16750-5AA, BA, BD, HLP, CC, DB, DC, DD, CANEMA 250 5.13.1AA |
| 认证/测试 |
|---|
| EMC电磁兼容 | UN/ECE-R10 抗辐射及干扰度100 V/mDIN EN 61000-6-2 ESDDIN EN 61000-6-4 BurstISO 7637-2 脉冲 1严格等级4 / 功能状态C (12 V)ISO 7637-2 脉冲 2a严格等级4 / 功能状态A (12 V)ISO 7637-2 脉冲 2b严格等级4 / 功能状态C (12 V)ISO 7637-2 脉冲 3a严格等级4 / 功能状态A (12 V)ISO 7637-2 脉冲 3b严格等级4 / 功能状态A (12 V)ISO 7637-2 脉冲 4严格等级4 / 功能状态A (12 V)ISO 7637-2 脉冲 5a严格等级3 / 功能状态A (12 V)ISO 7637-2 脉冲 1严格等级4 / 功能状态C (24 V)ISO 7637-2 脉冲 2a严格等级4 / 功能状态A (24 V)ISO 7637-2 脉冲 2b严格等级4 / 功能状态C (24 V)ISO 7637-2 脉冲 3a严格等级4 / 功能状态A (24 V)ISO 7637-2 脉冲 3b严格等级4 / 功能状态A (24 V)ISO 7637-2 脉冲 4严格等级4 / 功能状态A (24 V) |
| 抗冲击 | DIN EN 60068-2-27 |
| 快速温度变化 | EN 60068-2-30EN 60068-2-78EN 60068-2-52 |
| 抗震 | DIN EN 60068-2-64DIN EN 60068-2-6EN 60068-2-27 |
| 机械技术数据 |
|---|
| 重量 [g] | 296.6 |
| 原材料 | 外壳: PA 桔黄色; 插座: 黄铜 镀镍的 |
| 密封材料 | FKM |
| 注释 |
|---|
| 注释 | 其他的信息请您参见使用说明书 |
| 包装单位 | 1 件 |
| 电气连接 - Ethernet |
|---|
| X01...X06 | 接插件: 6 x M12; 译码: D; 密封圈: FKM |
| 电气连接 - 电源 |
|---|
| X31 | 接插件: 1 x M12; 译码: A |
