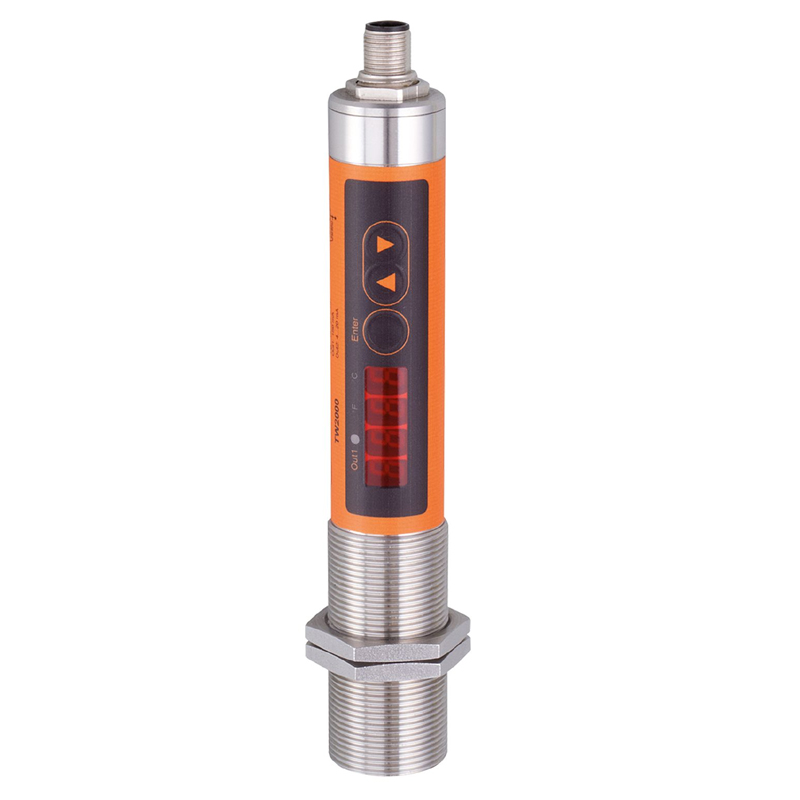

| 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
| 测量范围 | 0...999.5 °C32...1831 °F |
| 应用 |
|---|
| 应用 | 沥青; 镀层金属; 液体媒介; 玻璃; 橡胶; 木材; 陶瓷; 塑料; 漆; 食品产品; 纸; 布 |
| 电气数据 |
|---|
| 工作电压 [V] | 18...32 DC; (按照SELV/PELV) |
| 电流损耗 [mA] | < 50 |
| 绝缘电阻最小值 [MΩ] | 100; (50 V DC) |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | < 1 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
| 输入 |
|---|
| 测试输入 | 第3类(符合IEC 61131-2标准) |
| 输出 |
|---|
| 输出数量 | 2 |
| 输出信号 | 开关信号; 模拟信号; IO-Link; (可配置) |
| 电气设计 | PNP |
| 数字输出数量 | 1 |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 150 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | 500 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 短路保护 | 有 |
| 过载保护 | 有 |
| 监控范围 |
|---|
| 波长范围 [µm] | 8...14 |
| 测量/设定范围 |
|---|
| 测量范围 | 0...999.5 °C32...1831 °F |
| 开关点, SP | 1...999.5 °C34...1831 °F |
| 复原点, rP | 0...998.5 °C32...1829 °F |
| 测量值起点 | 0...949.5 °C32...1741.1 °F |
| 测量值终点 | 50...999.5 °C122...1831 °F |
| 设定步距 | 0.5 °C1 °F |
| 分辨率 |
|---|
| 开关量输出分辨率 [K] | 0.5 |
| 模拟量输出分辨率 [K] | 0.2; (已设定量程的+ 0.03 %) |
| 显示分辨率 [K] | 0.5 |
| 精度/偏差 |
|---|
| 精确度 [K] | < ± 1 %; (测量值最小 2 K (排放度 = 1, T = 23 °C)) |
| 重复精度 [K] | 1 |
| 反应时间 |
|---|
| 反应时间 [ms] | 100 |
| 软件/编程 |
|---|
| 开关点调整 | 编程按钮 |
| 参数设定 | 模拟范围; 常开/常闭; ON延迟、关断延时; 阻尼; Peakhold; 发射; 模拟功能 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 |
| SIO模式 | 有 |
| 必需的mater port type | A |
| 模拟过程数据 | 16 |
| 二位输出过程数据 | 1 |
| 处理周期最小值 [ms] | 3.6 |
| 支持的DeviceID | 运行方式DeviceID默认716 |
| 工作条件 |
|---|
| 环境温度 [°C] | 0...65 |
| 存储温度 [°C] | -20...80 |
| 允许最大的相对空气湿度 [%] | 95; (非凝结) |
| 外壳防护等级 | IP 65 |
| 认证/测试 |
|---|
| EMC电磁兼容 | DIN EN 61000-6-2DIN EN 61000-6-4 |
| 抗冲击 | DIN EN 60068-2-2730 g (11 ms) |
| 抗震 | DIN EN 60068-2-65 g (10...2000 Hz) |
| MTTF [年] | 88 |
| 机械技术数据 |
|---|
| 重量 [g] | 411.5 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M30 x 1.5 |
| 螺纹代号 | M30 x 1.5 |
| 原材料 | 螺纹套筒: 不锈钢(1.4305/303); 聚酯 |
| 透镜材料 | 红外线，透明的防反射镀层的液晶材料 |
| 显示器/操作件 |
|---|
| 显示 | 显示单位2 x LED, 黄色开关状态1 x LED, 黄色功能显示7段LED显示, 4位数字测量值7段LED显示, 4位数字 |
| 元件 | 3按钮 |
| 附件 |
|---|
| 供货范围 | 固定螺母: 2 |
| 注释 |
|---|
| 注释 | 使用屏蔽电缆，以保护红外温度传感器免受干扰。屏蔽必须经由连接器与传感器外壳连接。 |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A |

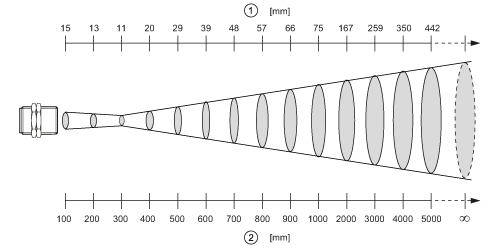

| 图表 |
|---|
|
1测量点直径2测量距离 |
|---|
