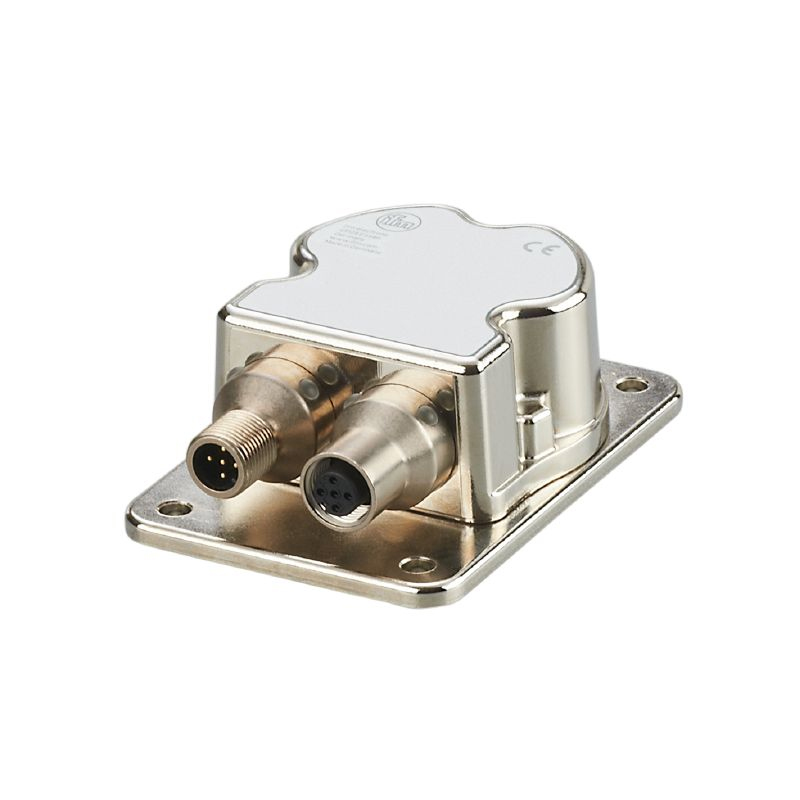

| 产品特征 |
|---|
| 测量原理 | 微机电系统电容式 |
| 通信接口 | CAN |
| 倾角测量 |
|---|
| 测量轴数量 | 2 |
| 角度范围 [°] | 0…360 / ± 180 |
| 应用 |
|---|
| 工作原理 | 静态 |
| 应用 | 适用于移动领域2个轴向的高精度倾斜测量 |
| 电气数据 |
|---|
| 工作电压 [V] | 9.2...30 DC |
| 电流损耗 [mA] | 70; (24 V DC, 25 °C) |
| 电流消耗最大值 [mA] | 310; (9,2 V DC; -40 °C) |
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 防护等级 | III |
| 反相保护 | 有 |
| 反相保护 | 有 |
| 开机延迟时间 [s] | 300; (热身时间; 初始化时间最大值: 1000 ms) |
| 测量/设定范围 |
|---|
| 测量原理 | 微机电系统电容式 |
| 倾角测量 |
|---|
| 测量轴数量 | 2 |
| 角度范围 [°] | 0…360 / ± 180 |
| 限制频率 [Hz] | 0.5...10; (可设定参数) |
| 振动检测 |
|---|
| 振动测量范围 [g] | 16; (± 2; ± 4; ±8 g 可设定参数) |
| 振动测量范围 [mm/s] | 3200 |
| 频率范围 [Hz] | 0.1...400 |
| 测量轴数量 | X/Y/Z 可设定参数 |
| 精度/偏差 |
|---|
| 精确度 [°] | ≤ ± 0,5; (绝对式) |
| 迟滞 [°] | ≤ ± 0.05 |
| 重复精度 [°] | ≤ ± 0,1 |
| 分辨率 [°] | 0.1; (可设定参数) |
| 温度系数 [1/K] | ≤ ± 0,02 ° |
| 接口 |
|---|
| 通信接口 | CAN |
| CAN接口数 | 1 |
| 终端电阻 | 有; (内部的 ; 可设定参数) |
| CAN |
|---|
| 协议 | CANopen |
| 出厂设置 | 波特率: 125 kBit/s节点ID: 10 |
| 版本 | CiA DS301 V4.2.0; DSP-410 V2.0.0; CiA 306 V1.3.0 |
| 工作条件 |
|---|
| 环境温度 [°C] | -40...85 |
| 存储温度 [°C] | -40...85 |
| 外壳防护等级 | IP 65; IP 67; IP 68; IP 69K |
| 认证/测试 |
|---|
| EMC电磁兼容 | DIN EN 61000-4-2 ESD4 kV CD / 8 kV ADDIN EN 61000-4-3 HF电磁场辐射10 V/mDIN EN 61000-4-4 Burst2 kVDIN EN 61000-4-6 射频场感应的传导抗扰度10 VDIN EN 55022 等级B / CISPR 16-2-330 - 1000 MHzCISPR 25 ECE R 1030 - 1000 MHz 窄带和宽带ISO 11452-2 ECE R 1020 - 2000 MHz / 30 V/mISO 7637-2 ECE R 10运行、接通、关断期间的脉冲1,2a，2b，3a，3b，4及脉冲发射ISO 7637-3- 80 V 脉冲a / + 80 V 脉冲b |
| 抗冲击 | DIN EN 60068-2-27100 g 1 ms / 10000 每个轴（X/Y)的影响DIN EN 60068-2-2930 g 6 ms / 24000 抗冲击 (持续冲击) |
| 抗震 | DIN EN 60068-2-6410...2000 Hz Test VII / 随机，安装位置车身DIN EN 60068-2-610...500 Hz / 10 g 10个周期/轴，正弦 |
| 喷盐试验 | DIN EN 60068-2-52严格等级5 (motor vehicle) |
| 湿热 | DIN EN 60068-2-3055 °C 循环温度 / 95 % rh 2个循环24小时 |
| MTTF [年] | 372 |
| 标准 | 符合ECE R10，修订版5机动车辆; ISO 7637-3: 2007-07 |
| 机械技术数据 |
|---|
| 重量 [g] | 413.5 |
| 尺寸 [mm] | 90 x 62 x 33.2 |
| 原材料 | 外壳: 模压铸锌 镀镍的 |
| 显示器/操作件 |
|---|
| 显示 | 准备运作模式1 x LED, 绿色运作模式1 x LED, 绿色 闪烁故障1 x LED, 红色 |
| 附件 |
|---|
| 供货范围 | 保护盖: 1 |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 - CAN-In |
|---|
| 接插件: 1 x M12; 译码: A |
| 电气连接 - CAN-Out |
|---|
| 接插件: 1 x M12; 译码: A |
