嘉刚-薄型油压直线缸 CHTB系列

嘉刚-薄型油压直线缸 CHTB系列

产品品牌：嘉刚 clamptek

原始型号：CHTB系列价格：询价

好友E-mail:(以逗号分开不同的邮箱地址)
您的推荐留言:
机械设备 > 执行元件 > 压缸

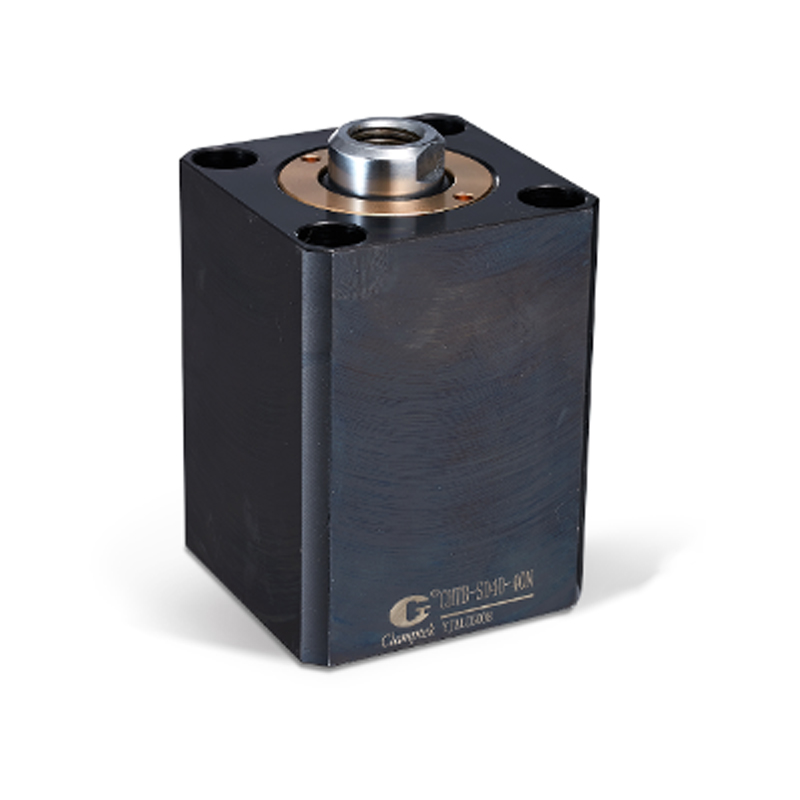

嘉刚-薄型油压直线缸 CHTB系列
加入收藏
在线咨询嘉刚-薄型油压直线缸 CHTB系列
产品编号：BT2504003028
厂家型号：CHTB系列
产品品牌：嘉刚 clamptek
价格：¥询价 个
规格型号：
数量：件
加入询价篮
产品描述 技术参数 包装参数 保修条款 产品资料



体积小，节省空间，安装空间受限制时的最佳选择。


标准化规格，直接安装，不需其它配件，降低成本。


缸体材质采用机械构造用碳素钢，内壁特殊加工处理，表面光滑，使用寿命长。


轴向、侧向油路板型免配管、提升整体美观。


至大操作压力：140 kgf/cm²


至小操作压力：5 kgf/cm²


作动方式：复动式


注意事项：可接受订制，欢迎与本公司洽询。


CHTB-LAM和CHTB-LWM系列，行程10mm无附键槽及平键。


使用流体：相当于ISO黏度等级的ISO-VG-32一般液压油。



产品规格：


型号CHTB-20CHTB-25CHTB-32CHTB-40CHTB-50CHTB-63CHTB-80
活塞杆径(mm)Ø12Ø14Ø20Ø25Ø30Ø35Ø45
受压面积F1(cm²)3.144.91
8.0412.5719.6431.1750.27
受压面积F2(cm²)2.013.374.97.6612.5721.5534.37
操作压力10(F1)(kgf/cm²)31
4980126196312503
操作压力10(F2)(kgf/cm²)20344977126216344
操作压力35(F1)(kgf/cm²)110
17228144068719011759
操作压力35(F2)(kgf/cm²)711181722684407541203
操作压力7O(F1)(kgf/cm²)220344563880137521823519
操作压力70(F2)(kgf/cm²)141236343536880
15092406
操作压力100(F1)(kgf/cm3)3144918041257196431175027
操作压力100(F2)(kgf/cm2)201337490766125721553437
操作压力140(F1)(kgf/cm2)44068711261760275043647038
操作压力140(F2)(kgf/cm2)2814726861072176030174812
使用温度范围(°C)-10+60°C-10+60°C-10+60°C-10+60°C-10+60°C-10+60°C-10+60°C


-
-
