嘉刚-油压扩径定位销 CVM系列

嘉刚-油压扩径定位销 CVM系列

产品品牌：嘉刚 clamptek

原始型号：CVM系列价格：询价

好友E-mail:(以逗号分开不同的邮箱地址)
您的推荐留言:
机械设备 > 执行元件 > 执行元件附件

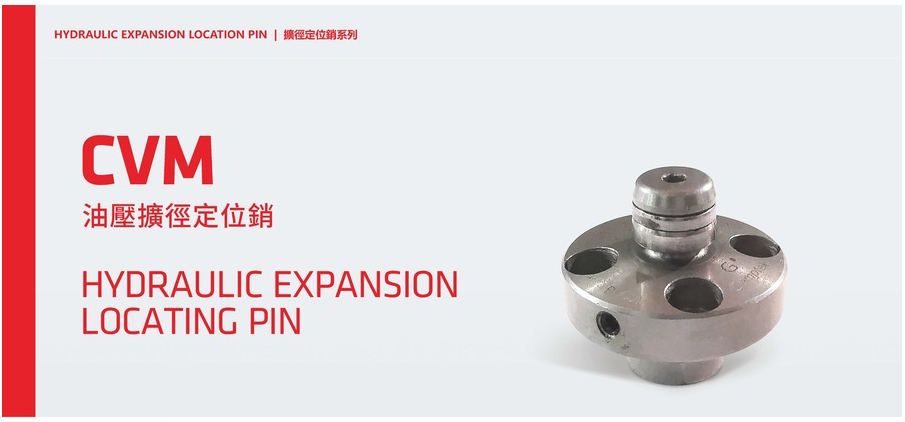

嘉刚-油压扩径定位销 CVM系列
加入收藏
在线咨询嘉刚-油压扩径定位销 CVM系列
产品编号：BT2504018006
厂家型号：CVM系列
产品品牌：嘉刚 clamptek
价格：¥询价 个
规格型号：
数量：件
加入询价篮
产品描述 技术参数 包装参数 保修条款 产品资料



重复定位精度CVM：± 3um。


定位销与工件孔之间的间隙为零。


至大操作压力：70 kgf/cm2


至小操作压力：25 kgf/cm2


使用流体：相当于ISO黏度等级的ISO-VG-32一般液压油。



产品规格：


型号CVM08CVMO9CVM10CVM12CVM13CVM15CVM16CVM18CVM20
工件孔径(标准径)(mm)8H89H810H812H813H815H816H818H820H8
工件孔径(准标准径)(mm)8.1-8.88.9-9.910.1-11.311.4-12.712.8-14.2 14.3-15.715.8-16.917.0-18.418.5-19.9
重复定位精度(mm)0.0030.0030.0030.0030.0030.0030.0030.0030.003
容许偏心量(C:菱形销)(mm)±0.05±0.05±0.10±0.10±0.10±0.10±0.15±0.15±0.15
定位力(2.5MPa时)260260260260260260290290290
定位力(5.0MPa时)430430430430430430470470470
定位力(7.OMPa时)510510510510510510550550550
容许剪切载荷(KN)1.51.522.52.52.5333.5
定位侧油缸容量(cm3)0.050.050.050.050.050.050.110.110.11
释放侧油缸容量(cm3)0.060.060.060.060.060.060.150.150.15
最高使用压力(Mpa)777777777
最低动作压力(Mpa)2.52.52.52.52.52.52.52.52.5
使用温度(°C)0~700~700~700~700~700~700~700~700~70
重量(g9090909595100115120125


-
-
