| 电气数据 |
|---|
| 额定电压AC [V] | 400 / 480 |
| 额定频率AC [Hz] | 50...60 |
| 输入电压范围AC [V] | 323...552 |
| 输出电压DC [V] | 24...28 |
| 防护等级 | I |
| 开机延迟时间最大值 [ms] | 12 |
| 输出电压公差 [%] | 0.2 |
| 输出电压最小值时的输出电流最大值 [A] | 20.8 |
| 输出电压最大值时的输出电流最大值 [A] | 17.8 |
| 输出功率（永久） [W] | 500 |
| 输出功率(峰值) [W] | 1000 |
| 功率因数(额定电压400 V AC / 50 Hz) | 0.94 |
| 功率因数(额定电压480 V AC / 50 Hz) | 0.95 |
| 输出电路的数量 | 4 |
| 接通峰值电流(额定电压400 V AC / 60 Hz) [A] | 2.1 |
| 接通峰值电流(额定电压480 V AC / 50 Hz) [A] | 2 |
| 效率(额定电压400 V AC / 60 Hz) [%] | 94.2 |
| 效率(额定电压480 V AC / 50 Hz) [%] | 94 |
| 断电保持时间(额定电压400 V AC / 60 Hz) [ms] | 24 |
| 断电保持时间(额定电压480 V AC / 50 Hz) [ms] | 24 |
| 输入电流(额定电压400 V AC / 60 Hz) [A] | 1.1 |
| 输入电流(额定电压480 V AC / 50 Hz) [A] | 0.9 |
| 输出 |
|---|
| 总负载电容 [mF] | 12.5 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| Unterstützte Masterportklasse | A |
| 传递类型 | COM3 (230,4 kBaud) |
| IO-Link revision | 1.1 |
| SIO模式 | 有 |
| 处理周期最小值 [ms] | 2 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...70 |
| 存储温度 [°C] | -40...85 |
| 允许最大的相对空气湿度 [%] | 95; (相对湿度) |
| 海拔高度最大值 [m] | 5000 |
| 外壳防护等级 | IP 65; IP 67 |
| 污染度 | 3 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 61000-4-2 CD8 kV / 失效准则 AEN 61000-4-2 AD15 kV / 失效准则 AEN 61000-4-380 Mhz...2.7 GHz / 20 V/m 失效准则 AEN 61000-4-32.7 GHz...6 GHz kV / 10 V/m 失效准则 AEN 61000-4-850 / 60 Hz / 30 A/m 失效准则 AEN 61000-4-4 Burst4 kV / 失效准则 AEN 61000-4-5 Surge2 kV Lx / Ly / 失效准则 AEN 61000-4-5 Surge4 kV L / PE / 失效准则 AEN 61000-4-5 Surge1 kV + / - / 失效准则 AEN 61000-4-5 Surge1 kV + - / PE / 失效准则 AEN 61000-4-5 Surge1 kV + - / PE / 失效准则 AEN 61000-4-5 Surge1 kV DC-OK / PE / 失效准则 AEN 61000-4-60.15...80 MHz / 20 V 失效准则 AEN 61000-4-110 V 最多1个循环 / 失效准则 AEN 61000-4-1140 % of V / 200 ms 失效准则 AEN 61000-4-1170 % of V / 500 ms 失效准则 AEN 61000-4-110 V / 5000 ms 失效准则 CVDE 01601550 V / 1.3 ms 失效准则 AEN 55032Class BEN 55032Class BEN 55011Class BEN 61000-3-2EN 61000-3-3 |
| 持续抗冲击性 | IEC 60068-2-2730 g 6 ms / 20 g 11 ms |
| 抗震 | IEC 600068-2-62...17.8 Hz ± 1.6mm / 17.8...500 Hz 2 g |
| 机械技术数据 |
|---|
| 重量 [g] | 1616.05 |
| 尺寸 [mm] | 182 x 183 x 59 |
| 原材料 | 外壳: 铝合金; 外壳盖: PC; 螺栓: 钢 氧化处理的 |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 - IO-Link |
|---|
| 接插件: 1 x M12; 译码: A; 锁定: 黄铜 |
| 电气连接 - 电源 |
|---|
| 接插件: 1 x 7/8"; 锁定: 黄铜 |
| 电气连接 - 输出电压 |
|---|
| 接插件: 2 x M12; 译码: L; 锁定: 黄铜 |
| 图表 |
|---|

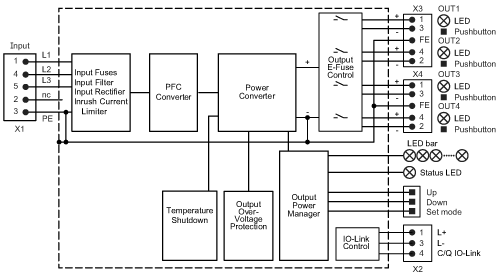

| 方框图 |
|
|---|

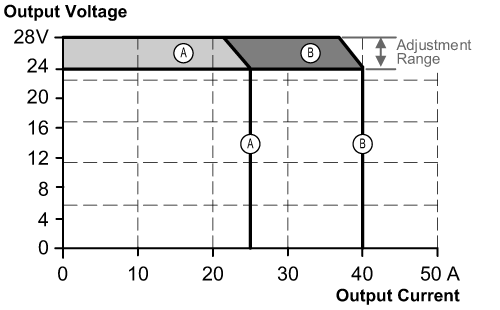

| 输出曲线 |
|
|---|

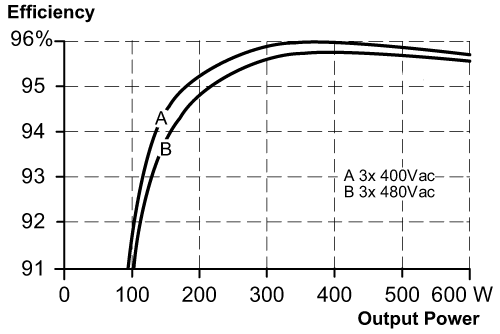

| 效率/功率损耗特性 |
|
|---|

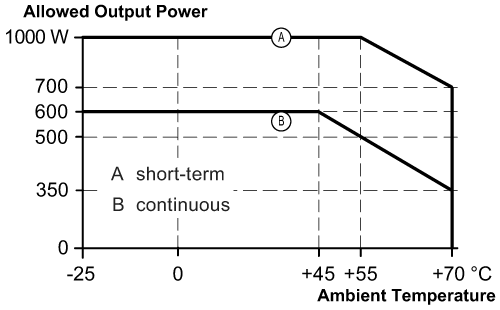

| 降低额定值特征 |
|
|---|

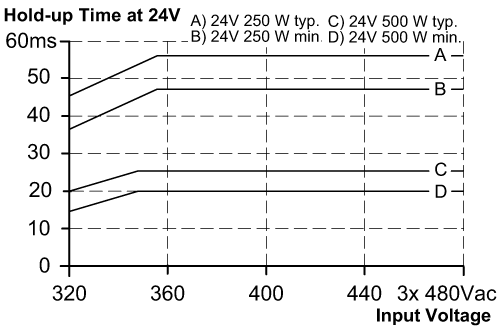

| 电源缓冲时间的特性曲线 |  |
|---|
