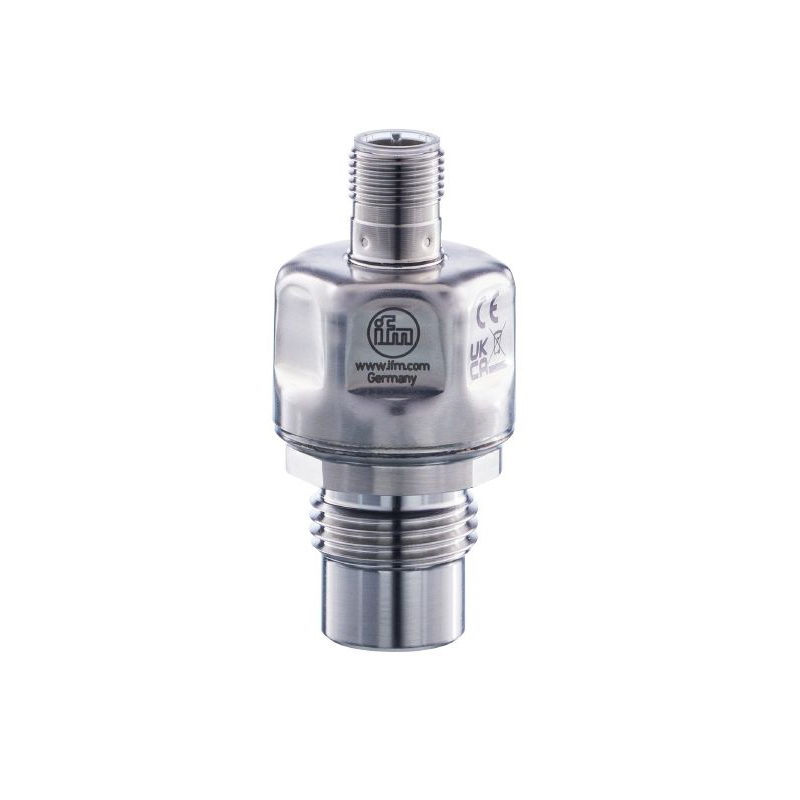

| 产品特征 |
|---|
| 测量范围 | 0...100 bar0...1450 psi0...10 MPa |
| 系统接口 | 螺纹连接 G 1/2 外螺纹 密封锥面 |
| 应用 |
|---|
| 特殊的性能 | 镀金触点 |
| 测量元件 | 陶瓷电容式压力测量元件 |
| 温度监控 | 有 |
| 应用 | 可齐平安装，适用于工业应用; 用于工业应用 |
| 介质 | 粘稠介质或者含有颗粒物的液体; 液体 |
| 介质温度 [°C] | -25...110; (采用金属对金属密封件的齐平式零泄漏安装。关于其他密封件版本的允许温度，请参见“附件”下的密封材料) |
| 爆破压力最小值 | 400 bar5800 psi40 MPa |
| 抗压强度 | 250 bar3625 psi25 Mpa |
| 耐真空 [mbar] | -1000 |
| 压力 | 相对压力 |
| 齐平安装 | 有 |
| 电气数据 |
|---|
| 工作电压 [V] | 9.6...30 DC |
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 防护等级 | III |
| 反相保护 | 有 |
| Watchdog集成看门狗电路 | 有 |
| 2-线 |
|---|
| 电流损耗 [mA] | 3.5...21.5 |
| 开机延迟时间 [s] | < 1 |
| 3-线 |
|---|
| 电流损耗 [mA] | < 30 |
| 开机延迟时间 [s] | < 0.5 |
| 输出 |
|---|
| 输出数量 | 2 |
| 输出信号 | 模拟信号; IO-Link（可配置） |
| 模拟电流输出 [mA] | 4...20; (可调整量程; 1:5) |
| 负载最大值 [Ω] | (Ub - 9,6 V) / 21,5 mA; 670 Ω (Ub = 24 V) |
| 短路保护 | 有 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 测量范围 | 0...100 bar0...1450 psi0...10 MPa |
| 测量值起点 | 0...80 bar0...1160 psi0...8 MPa |
| 测量值终点 | 20...100 bar290...1450 psi2...10 MPa |
| 设定步距 | 0.02 bar1 psi0.002 MPa |
| 出厂设定 | ASP = 0.0 barAEP = 100 barASP = 0.0 MPaAEP = 10 MPaASP = 0.0 psiAEP = 1450 psi |
| 温度监控 |
|---|
| 测量范围 | -25...110 °C-13...230 °F |
| 精度/偏差 |
|---|
| 重复精度 [测量范围值的%] | < ± 0,1; (温度波动< 10 K; Turn down 1:1) |
| 特征曲线偏差 [测量范围值的%] | < ± 0,5; (线性度包括迟滞和重复精度，限值设置符合DIN EN IEC 62828-1) |
| 线性偏差 [测量范围值的%] | < ± 0,15; (Turn down 1:1) |
| 滞后偏差 [测量范围值的%] | < ± 0,15; (Turn down 1:1) |
| 长时间稳定性 [测量范围值的%] | < ± 0,1; (Turn down 1:1; 每年) |
| 温度系数零点 [测量范围值的百分比 / 10 K] | < ± 0,1 (-25...85 °C) < ± 0,3 (85...110 °C) |
| 温度系数量程 [测量范围值的百分比 / 10 K] | < ± 0,1 (-25...85 °C) < ± 0,3 (85...110 °C) |
| 温度监控 |
|---|
| 精确度 [K] | ± 2.5 K +（0.045 x（环境温度 – 介质温度）） |
| 反应时间 |
|---|
| 阻尼过程值dAP [s] | 0...99.99 |
| 用于模拟量输出的阻尼 (dAA) [s] | 0...99.99 |
| 2-线 |
|---|
| 阶跃函数响应时间 模拟输出 [ms] | 12 |
| 3-线 |
|---|
| 阶跃函数响应时间 模拟输出 [ms] | 3 |
| 温度监控 |
|---|
| 响应时间T05 / T09 [s] | < 10 / < 25; (DIN EN 60751 水; > 0,9 m/s) |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 |
| 外形 | Smart Sensor ED2: Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A) |
| SIO模式 | 否 |
| 必需的mater port type | A; (当针脚2未连接时: B) |
| 处理周期最小值 [ms] | 3.5 |
| IO-Link压力分辨率 [bar] | 0.02 |
| IO-Link温度分辨率 [K] | 0.2 |
| IO-Link过程数据（周期性） | 功能位长压力16温度16设备状态4 |
| IO-Link功能（非周期性） | 应用特定标签; 内部温度 |
| 支持的DeviceID | 运行方式DeviceID默认1439 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...90 |
| 存储温度 [°C] | -40...100 |
| 外壳防护等级 | IP 67; IP 68; IP 69 |
| 认证/测试 |
|---|
| EMC电磁兼容 | DIN EN 61326-1 |
| 抗冲击 | DIN EN 60068-2-2750 g (11 ms) |
| 抗震 | DIN EN 60068-2-620 g (10...2000 Hz) |
| MTTF [年] | 427 |
| UL认证 | UL认证编号J052文件数量ULE174189 |
| 机械技术数据 |
|---|
| 重量 [g] | 86.6 |
| 原材料 | 不锈钢(1.4435 / 316L); 不锈钢(1.4404 / 316L); PA; PTFE; FKM |
| 材料(接液部件) | 不锈钢(1.4435 / 316L); Al2O3 (陶瓷); 表面特征值 : Ra < 0,4 / Rz 4; PTFE; （FKM，使用DIN EN ISO 1179-2密封件进行密封，参见操作说明书） |
| 开关动作寿命 | 1亿 |
| 拧紧扭矩 [Nm] | 25 |
| 系统接口 | 螺纹连接 G 1/2 外螺纹 密封锥面 |
| 显示器/操作件 |
|---|
| 显示 | 准备运作2 LED, 绿色 |
| 附件 |
|---|
| 供货范围 | 扁平密封圈: G1/2, FKM DIN EN ISO1179-2 (-15...110°C), E30492 |
| 附件(可选) | 扁平密封圈: G1/2, FKM DIN EN ISO1179-2 (-15...110°C), E30492扁平密封圈: G1/2, EPDM DIN EN ISO1179-2 (-25...110°C), E30451扁平密封圈: G1/2, FFKM DIN EN ISO1179-2 (-5...110°C), E30513 |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
