| 应用 |
|---|
| 特殊的性能 | 无硅树脂; 无卤素; 镀金触点; 牵引链适用性 |
| 应用 | 用于特别恶劣环境的应用 |
| 无硅树脂 | 有 |
| 电气数据 |
|---|
| 工作电压 [V] | < 250 AC / < 300 DC |
| 防护等级 | II |
| 当前负载总数最大值 [A] | 4 |
| 工作条件 |
|---|
| 环境温度 [°C] | -40...90 |
| 注意环境温度 | cULus: ...75 |
| 环境温度变化 [°C] | -25...90 |
| 注意环境温度（移动的） | cULus: ...75 |
| 存储温度 [°C] | -25...55 |
| 储存湿度 [%] | 10...100 |
| 符合所述等级的其他储存气候条件 | 1K22/ DIN 60721-3-1 |
| 外壳防护等级 | IP 65; IP 67; IP 68; IP 69K |
| 认证/测试 |
|---|
| 抗振强度 | EN 60068-2-6 Fc20 g (10...3000 Hz) / -20 °C / 50 °C50个扫描周期/频率; 每3个轴每分钟一个八度 |
| 抗冲击 | EN 60068-2-27 Ea100 g 11ms半正玄; 3个坐标轴中每个方向6个冲击 / -40 °C / 85 °C |
| 持续抗冲击性 | EN 60068-2-29 Eb40 g ６ ms; 3个坐标轴中每个方向4000个冲击 / -20 °C / 50 °C |
| 快速温度变化 | EN 60068-2-14 NaTA = -40°C; TB = 85°C; t1 = 30 min; t2 = < 10 s 50个周期 |
| 喷盐试验 | EN 60068-2-52 Kb严格等级5 (4个检测周期) |
| 机械技术数据 |
|---|
| 重量 [g] | 178.8 |
| 尺寸 [mm] | 26.5 x 15.5 x 36.5 |
| 原材料 | 外壳: TPU 桔黄色; 密封圈: FKM |
| 滚花螺母的材料 | 不锈钢(1.4404 / 316L) |
| 牵引链适用性 | 有 |
| 牵引链适用性 | 用于灵活应用的弯曲直径min. 10 x 电缆直径传播速度用于水平传播长度5m的最大值3.3 m/s和最大值加速度5 m/s²弯曲周期> 5 Mio.扭转应力± 180 °/m |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 电缆: 5 m, PUR, 无卤素, 黑色, Ø 4.9 mm; 4 x 0.34 mm² (42 x Ø 0.1 mm ) |
| 电气连接 - 插座 |
|---|

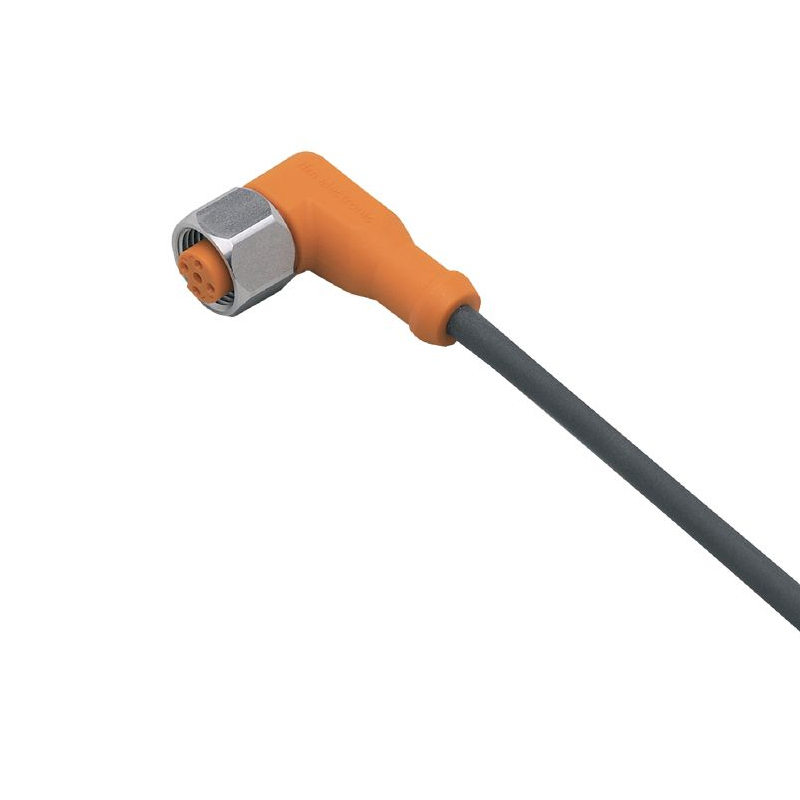

| 接口 | 接插件: 1 x M12, 角型; 译码: A; 锁定: 不锈钢(1.4404 / 316L); 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm |
| 图表 |
|---|
| 降低额定值特征 |
降额Imax * 0.8 (DIN EN 60512-5-2)X环境温度 [°C]Y电流 [A] |
|---|
