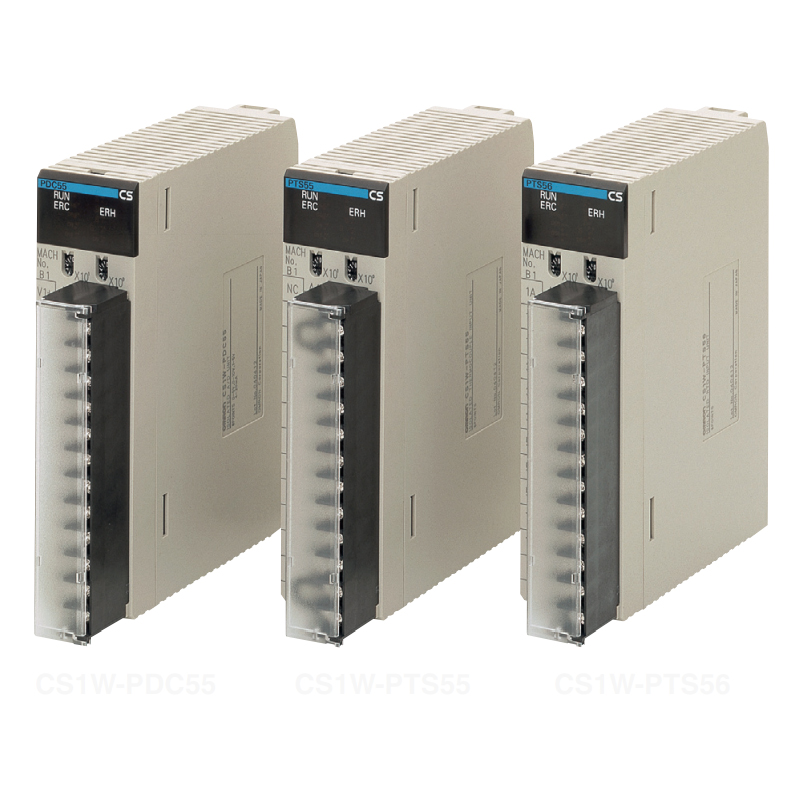

欧姆龙 OMRON CS系列过程模拟量I/O单元
提供隔离器、 电源、 信号转换器以
及其他设备的功能。
• 模拟量输入单元将模拟量输入信号 （如， 1～5V或4～
20mA） 转换为数字值并以工程单位进行定标， 然后将其
作为过程值发送至CPU单元。 因此， CPU单元无需梯形
图程序以进行定标。
• 模拟量输出单元将来自CPU单元的模拟量输出设定值转换为
模拟量输出信号 （如， 4～20mA或1～5V） 并将其输出。
• 相对于以前的系统， 内置功能 （如测量值报警、 变化率
计算和平方根） 已大幅降低成本和减少空间。
• 其中还提供高分辨率型号和8点输入型号。 通过组合这些
单元， 可构造日志记录/监控系统， 或可将这些单元与
LCB/LCU配合使用， 以构造完整过程控制系统。
• 无需专用工具即可方便地显示参数并将其设定为易于理解
的形式。
功能

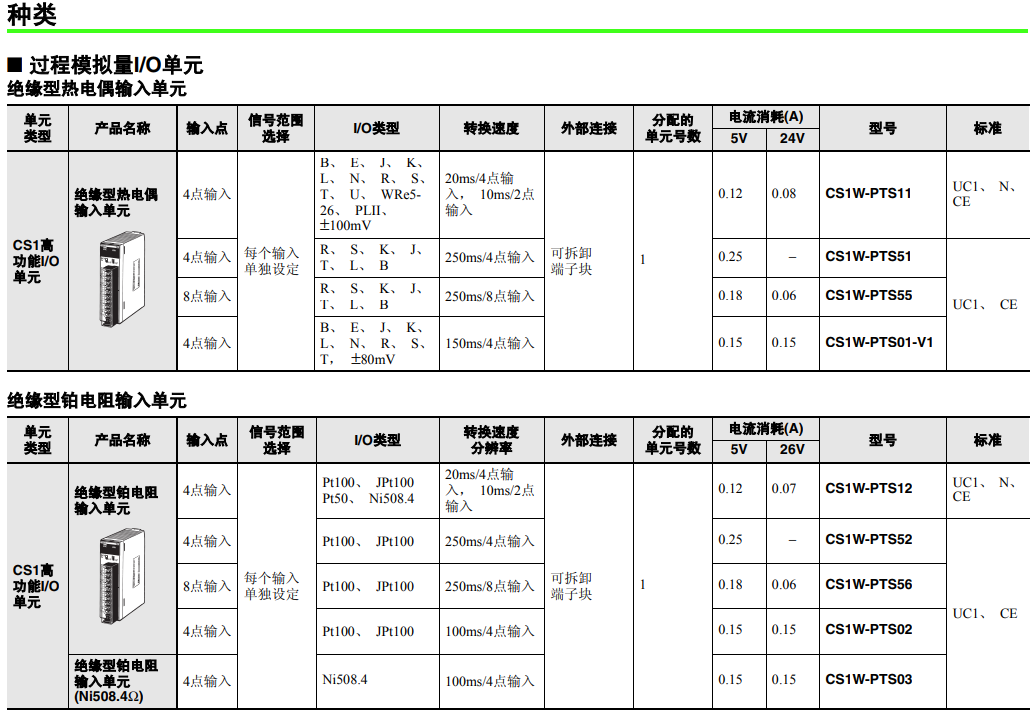

过程模拟量输入 ：
• 每个单元最多可连接8个模拟量输入。
• 输入通道之间相互绝缘， 因此可防止热电偶输入之间形成多余的回路。 （CS1W-PTR01/02除外）
• 输出定标(±32,000)
• 过程值报警 （HH、 H、 L、 LL）
• 输入断线报警
• 变化率计算和报警
• 顶部/底部/山谷保持 （仅CS1W-PTS11/PTS12/PDC11）
过程模拟量输出 ：
• 每个单元最多可输出4个模拟量设定值。
• 所有输出均绝缘。
• 输出变化率限制
• 输出上限/下限
• 输出定标(±32,000)
• 控制输出响应输入 （仅CS1W-PMV01）
绝缘型脉冲输入 ：
• 提供最多4个来自位移流量计之类设备的脉冲。 同时， 每个周期还可计算累计值并将其传送到CPU单元。 (CS1W-PPS01)
