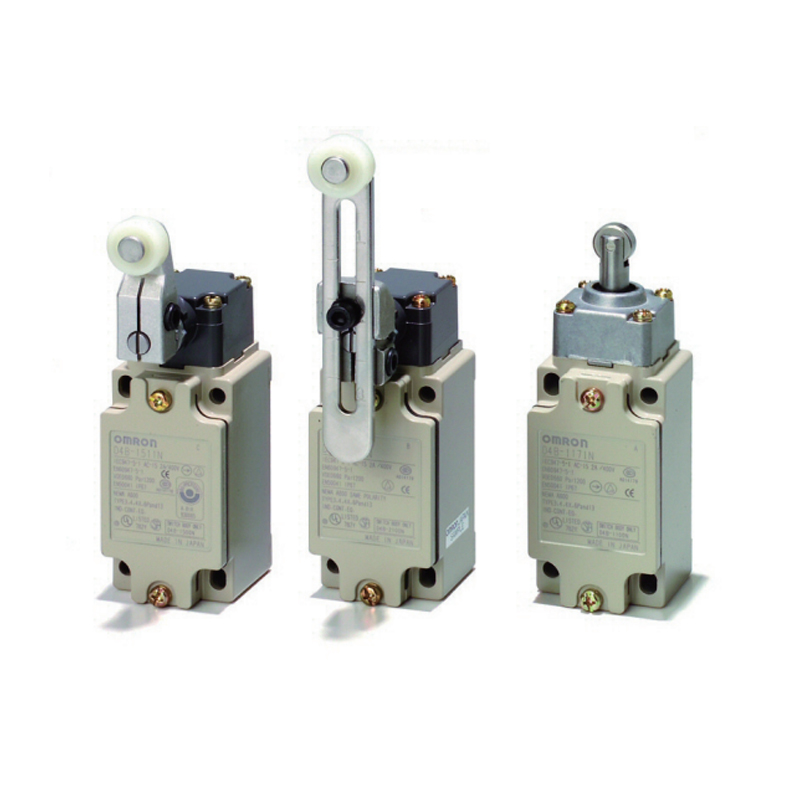

欧姆龙 OMRON 安全限位开关 D4B系列
坚固的安全限位开关配备了通过强制断开
操作认证的金属外壳慢动和速动接点 。
• 新增了强制断开动作装置 （仅NC接点），可以在发生像接点熔断等
故障时断开接点。
• 摆杆设置的安全性确保了在动作位置指示灯面板和摆杆之间采用
齿轮啮合的装置。
• 装配了能够指示适当的操作区域的装置以及用于切换控制左右动
作的按钮开关。
• 强化了顶部密封结构，以提高密封性能 （TÜV：IEC IP67，
UL：NEMA 3、 4、 4X、 6P和13）。
• 广泛的标准使用温度范围：–40～80°C （标准型）。
• 认证标准：UL、 CSA、 EN （TÜV）及CCC。

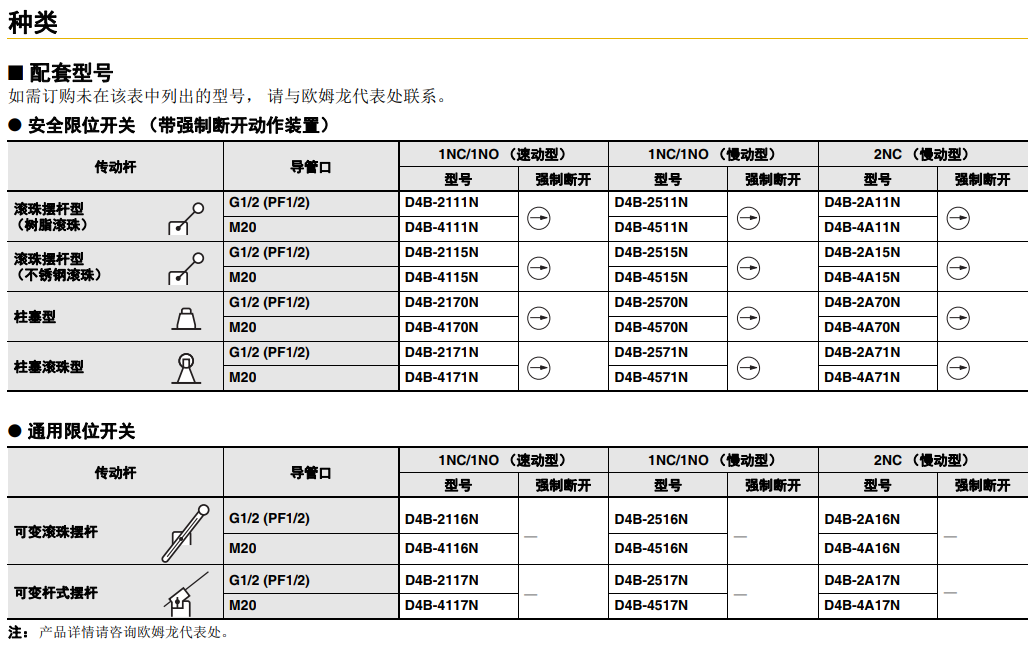

一、导管口尺寸
2: G1/2 （PF1/2） （1导管）
4: M20 （1导管）
二、内置开关
1: 1NC/1NO （速动型）
5: 1NC/1NO （慢动型）
A: 2NC （慢动型）
三、传动杆
11: 滚珠摆杆 （树脂滚珠）
15: 滚珠摆杆型 （不锈钢滚珠）
16: 可变滚珠摆杆
17: 可变杆式摆杆
70: 柱塞型
71: 柱塞滚珠型

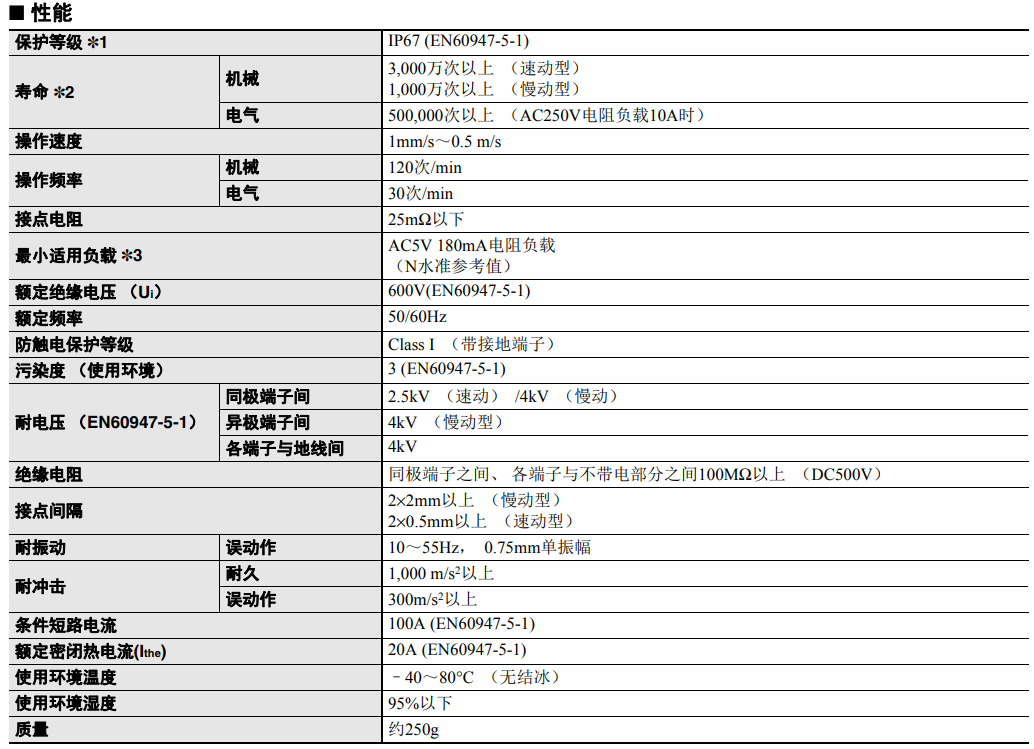

注1. 上述值为初始值。
2. 根据型号不同， 可能与上述数值不同。 详情请咨询欧姆龙代理商。
*1. 保护结构是根据标准 （EN60947-5-1） 中规定的测试法得出。 使用前请务必在实际使用的条件、 环境下确认其密封性。
*2. 耐久性的测试条件为 ： 环境温度5～35°C、 环境湿度40～70%。 有关详细条件， 请咨询欧姆龙代表处。
*3. 根据开关频率、 使用环境和相关级别不同， 上述数值可能不同， 请向欧姆龙代理商咨询。
