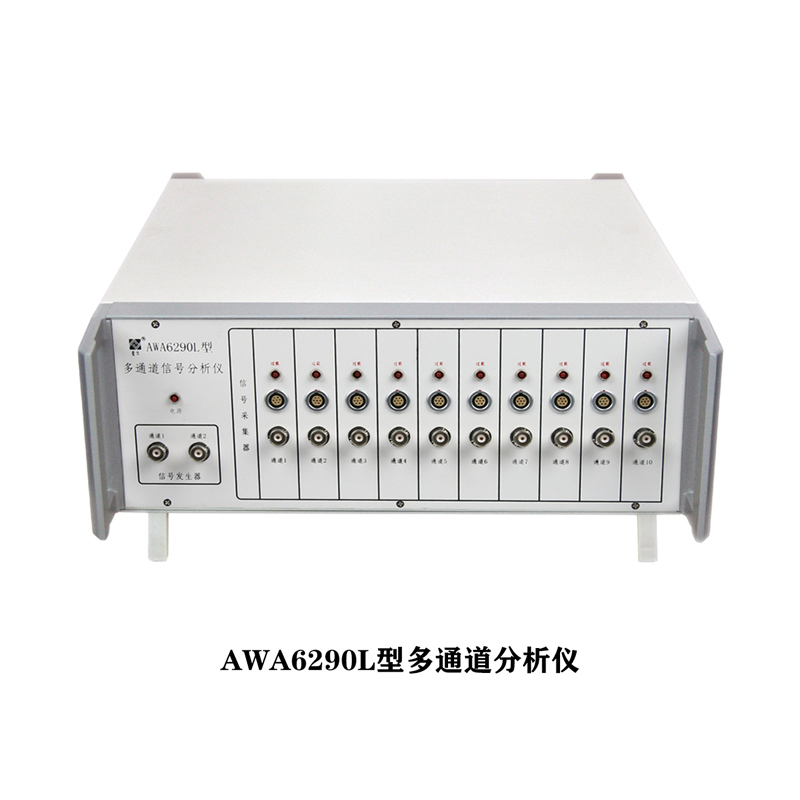

- 在线咨询爱华 AIHUA 多通道信号分析仪AWA6290L型多通道分析仪
- 产品编号：BT0515009002
- 厂家型号：AWA6290M+
- 产品品牌：爱华 AIHUA
- 价格：¥询价 个
- 规格型号：
- 数量：件
-
加入询价篮
产品描述
技术参数
包装参数
保修条款
产品资料
AWA6290系列多通道信号分析仪 是利用计算机多媒体技术开发的信号分析仪器。
分析仪前端提供多种供电方式，以支持各种传感器工作。
根据需要可选择不同的通道数，多台设备可组合使用，实现更多通道测量。
通道间严格同步，高精度采样，可用在噪声、振动等模拟信号的采集、频谱分析及相关应用中。
主要技术指标
型号名称 | AWA6290M+型 | AWA6290L型 | AWA6290L+型 | AWA6290R型 |
典型应用环境 | 噪声、振动、应变测量等 声强、声功率、建筑声学、阻抗管、扬声器、传递损失、故障诊断、模态等 | 模拟阵列、声功率、应变等 |
信号采集单元（输入） |
单台输入通道数 | 2 | 2～20 | 2～6 | 16、32、48 |
多台扩展 | 不支持 | 路由器 | 路由器（相位同步） |
通道间相位 | — | <0.1° @1kHz |
输入插座 | LEMO及BNC（ICP） | BNC或LEMO | 多芯Lemo |
AD位数 | 准24位(取高16位) | 24位 | 24位 |
数据传输位数 | 16 | 32位（量程归一化） | 24位 |
量程 | -20、-10、0、+10、+20、+30 | -20、0、+20 | 0 |
量程控制误差 | <0.1 dB | <0.05 dB | — |
支持传感器类型 | 传声器、压电加速度传感器、力传感器、压力传感器 |
频率范围(主机) | 10 Hz～20 kHz <0.2 dB | 0.5 Hz～80 kHz <0.1 dB | 10 Hz～20 kHz<0.2 dB |
采样频率 | 48 kHz | 8192 Hz～192 kHz可设 |
动态范围 | 单量程>80 dB | 单量程>110 dB 全量程>150 dB | >100dB |
测量范围 | 电压：10 μV～10 Vrms 噪声：30 dB(A)～140 dB(A) 加速度：0.002 m/s2～2000 m/s2 速度：0.02 mm/s ～20000 mm/s 位移：2 μm～200 mm | 电压：5 μV～20 Vrms 噪声：20 dB(A)～140 dB(A) 加速度：0.001 m/s2～4000 m/s2 速度：0.01 mm/s ～40000 mm/s 位移：1 μm～400 mm | 电压：100 μV～3 Vrms 噪声：45dB(A)～130 dB(A) 加速度：0.02 m/s2～600 m/s2 速度：0.2 mm/s～6000 mm/s 位移：10 μm～60 mm |
噪声范围以50 mV/Pa灵敏度传声器等效，振动以5 mV/m/s2灵敏度传感器等效。配不同灵敏度传感器，噪声、振动测量范围相应变化 |
极化电压 | 0 V | 0 V或200 V | 0V |
传感器供电 | 30 V 或 ICP:4 mA, 28 V | 9V 或 ICP:2mA, 24 V |
转速接口 | — | 有 | — |
耳机监听 | φ3.5mm插座 | 定制 | φ3.5mm插座 | — |
TEDS | — | 支持 | — |
信号发生单元（输出） |
输出 | 2路，输出正弦波、白噪声、粉红噪声、扫频正弦波、猝发音、MLS等 | — |
输出电压 | 2 Vrms | 9 Vrms | 2 Vrms | — |
频率范围 | 10 Hz～20 kHz <1dB | DC～75 kHz <0.2 dB | — |
谐波失真 | <0.1% @1 V | <0.1% | — |
通道间相位 | 可调 | — |
结构 |
输出接口 | USB | RJ45 |
电源供电 | 外接5 V或USB接口 | 12 V、3 A | 12.6 V/3 A | 12 V、3 A |
内置电池 | — | 可定制 | 12.6 V/6 Ah | 可定制 |
无线扩展 | — | 支持 |
外形尺寸（mm） | 260×180×85 | 390×265×120 | 118x44x200 | 280x260x90 |
质量 | 800g | 约4.5kg | 约1kg | 约2.1kg |
-
-
