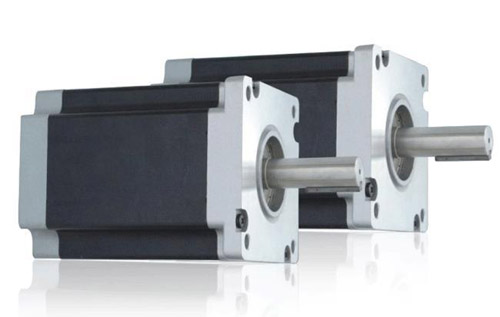

步进电机是一种将电脉冲信号转换成角位移或线位移的机电元件。步进电机的输入量是脉冲序列，输出量则为相应的增量位移或步进运动。正常运动情况下，它每转一周具有固定的步数；做连续步进运动时，其旋转转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。由于步进电动机能直接接受数字量的控制，所以特别适宜采用微机进行控制。这就是简要的步进电机工作原理。

1.步进电机的种类。目前常用的有三种步进电机：

　　(1)反应式步进电动机(VR)。反应式步进电动机结构简单，生产成本低，步距角小；但动态性能差。

　　(2)永磁式步进电动机(PM)。永磁式步进电动机出力大，动态性能好；但步距角大。

       (3)混合式步进电动机(HB)。混合式步进电动机综合了反应式、永磁式步进电动机两者的优点，它的步距角小，出力大，动态性能好，是目前性能最高的步进电动机。它有时也称作永磁感应子式步进电动机。

二、步进电机工作原理（感应子式）

（一）反应式步进电机原理由于反应式步进电机工作原理比较简单。下面先叙述三相反应式步进电机原理。

    1、结构：电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，（A'就是A，齿5就是齿1）

    2、旋转：如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。如C 相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。如按A，C，B，A……通电，电机就反转。由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。而方向由导电顺序决定。不过，出于对力矩、平稳、噪音及减少角度等方面考虑。往往采用A-AB-B-BC－C-CA-A这种导电状态，这样将原来每步1/3て改变为1/6て。甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移1/m,2/m……(m-1)/m,1。并且导电按一定的相序电机就能正反转被控制—— 这是步进电机旋转的物理条件。只要符合这一条件我们理论上可以制造任何相的步进电机，出于成本等多方面考虑，市场上一般以二、三、四、五相为多。

    3、力矩： 电机一旦通电，在定转子间将产生磁场（磁通量Ф）当转子与定子错开一定角度产生力F与（dФ/dθ）成正比。其磁通量Ф=Br*S Br为磁密，S为导磁面积 F与L*D*Br成正比 L为铁芯有效长度，D为转子直径 Br=N·I/RN·I为励磁绕阻安匝数（电流乘匝数）R为磁阻。力矩=力*半径力矩与电机有效体积*安匝数*磁密成正比（只考虑线性状态）因此，电机有效体积越大，励磁安匝数越大，定转子间气隙越小，电机力矩越大，反之亦然。

（二）感应子式步进电机

    1、特点：感应子式步进电机与传统的反应式步进电机相比，结构上转子加有永磁体，以提供软磁材料的工作点，而定子激磁只需提供变化的磁场而不必提供磁材料工作点的耗能，因此该电机效率高，电流小，发热低。因永磁体的存在，该电机具有较强的反电势，其自身阻尼作用比较好，使其在运转过程中比较平稳、噪音低、低频振动小。感应子式步进电机某种程度上可以看作是低速同步电机。一个四相电机可以作四相运行，也可以作二相运行。（必须采用双极电压驱动），而反应式电机则不能如此。例如：四相，八相运行（A-AB-B-BC-C-CD-D-DA-A）完全可以采用二相八拍运行方式.不难发现其条件为C= ,D= . 一个二相电机的内部绕组与四相电机完全一致，小功率电机一般直接接为二相，而功率大一点的电机，为了方便使用，灵活改变电机的动态特点，往往将其外部接线为八根引线（四相），这样使用时，既可以作四相电机使用，可以作二相电机绕组串联或并联使用。

    2、分类 感应子式步进电机以相数可分为：二相电机、三相电机、四相电机、五相电机等。以机座号（电机外径）可分为：42BYG(BYG为感应子式步进电机代号）、57BYG、86BYG、 110BYG、（国际标准），而像70BYG、90BYG、130BYG等均为国内标准。

    3、步进电机的静态指标术语相数：产生不同对极N、S磁场的激磁线圈对数。常用m表示。拍数：完成一个磁场周期性变化所需脉冲数或导电状态用n表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即 A-AB-B-BC-C-CD-D-DA-A.步距角：对应一个脉冲信号，电机转子转过的角位移用θ表示。θ=360度（转子齿数J*运行拍数），以常规二、四相，转子齿为50齿电机为例。四拍运行时步距角为θ=360度/（50*4）=1.8度（俗称整步），八拍运行时步距角为θ=360度/ （50*8）=0.9度（俗称半步）。定位转矩：电机在不通电状态下，电机转子自身的锁定力矩（由磁场齿形的谐波以及机械误差造成的）静转矩：电机在额定静态电作用下，电机不作旋转运动时，电机转轴的锁定力矩。此力矩是衡量电机体积（几何尺寸）的标准，与驱动电压及驱动电源等无关。虽然静转矩与电磁激磁安匝数成正比，与定齿转子间的气隙有关，但过份采用减小气隙，增加激磁安匝来提高静力矩是不可取的，这样会造成电机的发热及机械噪音。
