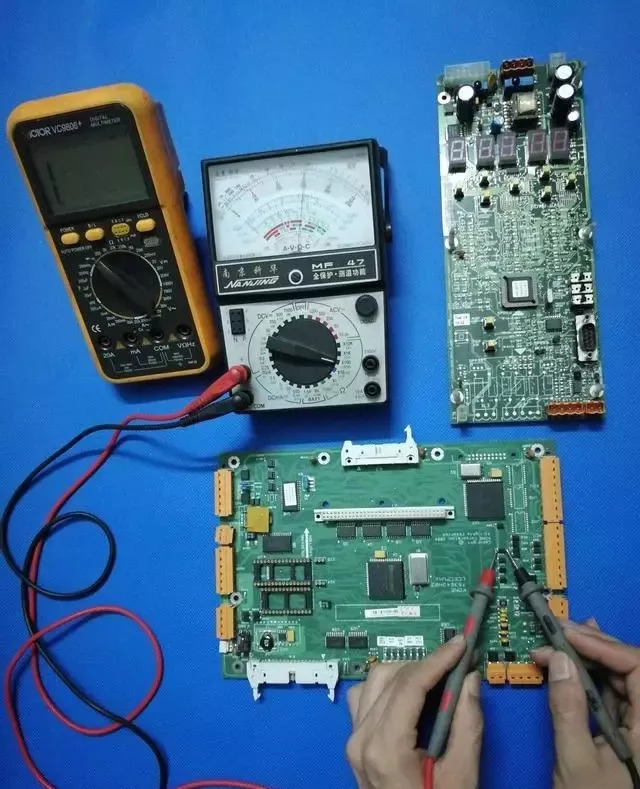

变频器维修中元器件好坏的判断方法

普通二极管的检测

       用万用表测量，将红、黑表笔分别接在二极管的两端，读取读数，再将表笔对调测量。根据两次测量结果判断，通常小功率锗二极管的正向电阻值为300 - 500Q，硅二极管约为1kQ2或更大些。锗管反相电阻为几十千欧，硅管反向电阻在500kQ以上(大功率二极管的数值要小的多)。好的二极管正向电阻较低，反向电阻较大，正反向电阻差值越大越好。如果测得正、反向电阻很小均接近于零，说明二极管内部已短路;若正、反向电阻很大或趋于无穷大，则说明管子内部已断路。在这两种情况下二极管就需报废。

在路测试

       测试二极管PN结正反向电阻，比较容易判断出二极管是击穿短路还是断路。4.2三极管检测

       将数字万用表拨到二极管档，用表笔测PN结，如果正向导通，则显示的数字即为PN结的正向压降。

      先确定集电极和发射极;用表笔测出两个PN结的正向压降，压降大的是发射极e，压降小的是集电极c。在测试两个结时，红表笔接的是公共极，则被测三极管为NPN型，且红表笔所接为基极b;如果黑表笔接的是公共极，则被测三极管是PNP型，且此极为基极b。三极管损坏后PN结有击穿短路和开路两种情况。

       在路测试:在路测试三极管，实际上是通过测试PN结的正、反向电阻，来达到判断三极管是否损坏。支路电阻大于PN结正向电阻，正常时所测得正、反向电阻应有明显区别，否则PN结损坏了。支路电阻小于PN结正向电阻时，应将支路断开，否则就无法判断三极管的好坏。

三相整流桥模块检测

        以SEMIKRON(西门子)整流桥模块为例，如附图所示。将数字万用表拨到二极管测试档，黑表笔接COM，红表笔接VQ，用红、黑两表笔先后测3、4、5相与2、1极之间的正反向二极管特性，来检查判断整流桥是否完好。所测的正反向特性相差越大越好;如正反向为零，说明所检测的一相已被击穿短路;如正反向均为无穷大，说明所检测的一相已经断路。整流桥模块只要有一相损坏，就应更换。

逆变器IGBT模块检测

       将数字万用表拨到二极管测试档，测试IGBT模块C1.E1、C2.E2之间以及栅极G与E1、E2之间正反向二极管特性，来判断IGBT模块是杏完好。

       以德国eupec25A/1200V六相IGBT模块为例。将负载侧U、V、W相的导线拆除，使用二极管测试档，红表笔接P(集电极C1)，黑表笔依次测U、V、W(发射极E1)，万用表显示数值为最大;将表笔反过来，黑表笔接P，红表笔测U、V、W，万用表显示数值为400左右。再将红表笔接N(发射极E2)，黑表笔测U、V、W，万用表显示数值为400左右;黑表笔接N，红表笔测U、V、W(集电极C2)，万用表显示数值为最大。各相之间的正反向特性应相同，若出现差别说明lGBT模块性能变差，应予更换。IGBT模块损坏时，只有击穿短路情况出现。

       红、黑两表笔分别测栅极G与发射极E之间的正反向特性，万用表两次所测的数值都为最大，这时可判定IGBT模块门极正常。如果有数值显示，则门极性能变差，此模块应更换。当正反向测试结果为零时，说明所检测的一相门极已被击穿短路。门极损坏时电路板保护门极的稳压管也将击穿损坏。

电解电容器的检测

       用万用表测量时，应针对不同容量的电解电容器选用万用表合适的量程。根据经验，一般情况下，47uF以下的电解电容器可用R×1K档测量，大于47uF的电解电容器可用R×100档测量。

       将万用表红表笔接电容器负极，黑表笔接正极，在刚接触的瞬间，万用表指针即向右偏转较大幅度，接着逐渐向左回转，直到停在某一位置(返回无穷大位置)。此时的阻值便是电解电容器的正向漏电阻。此值越大，说明漏电流越小，电容器性能越好。然后，将红、黑表笔对调，万用表指针将重复上述摆动现象。但此时所测阻值为电解电容器的反相漏电阻，此值略小于正向漏电阻。即反相漏电流比正向漏电流要大。实际使用经验表明，电解电容器的漏电阻—般应在几百千欧以上，否则将不能正常工作。

在测试中，若正向、反相均无充电现象，即表针不动，则说明电容器容量消失或内部短路;如果所测阻值很小或为零，说明电容器漏电大或已击穿损坏，不能再使用。

       在路测试:在路测试电解电容器只宜检查严重漏电或击穿的故障，轻微漏电或小容量电解电容器测试的准确性很差。在路测试还应考虑其它元器件对测试的影响，否则读出的数值就不准确，会影响正常判断。电解电容器还可以用电容表来检测两端之间的电容值，以判断电解电容器的好坏。

电感器和变压器简易测试

(1)电感器的测试

       用万用表电阻档测试电感器阻值的大小。若被测电感器的阻值为零，说明电感器内部绕组有短路故障。注意操作时一定要将万用表调零，反复测试几次。若被测电感器阻值为无穷大，说明电感器的绕组或引出脚与绕组接点处发生了断路故障。

⑵变压器的简易测试

       绝缘性能测试:用万用表电阻档R×10K分别测量铁心与一次绕组、一次绕组与二次绕组、铁心与二次绕组之间的电阻值，应均为无穷大。否则说明变压器绝缘性能不良。

       测量绕组通断:用万用表R×1档，分别测量变压器一次、二次各个绕组间的电阻值，一般一次绕组阻值应为几十欧至几百欧，变压器功率越小电阻值越大;二次绕组电阻值一般为几欧至几百欧，如某一组的电阻值为无穷大，则该组有断路故障。

       注意:这种测量方法只是一种比较粗略的估测，有些绕组匝间绝缘轻微短路的变压器是检测不准的。电阻器的阻值简易测试。

       在路测量电阻时要切断线路板电源，要考虑电路中的其它元器件对电阻值的影响。如果电路中接有电容器，还必须将电容器放电。万用表表针应指在标度尺的中心部分，读数才准确。
