接地电阻表是用来测试电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值、土壤电阻率及地电,压。
接地电阻表的工作原理

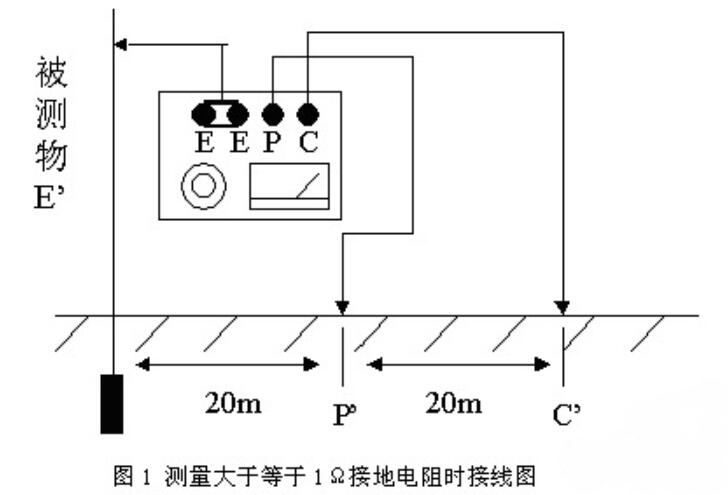

机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限:0——2Q，0——20Q，0——2002。
接地电阻表的注意事项
1、存放保管时，应注意环境温度湿度，应放在干燥通风的地方为宜，避免受潮，应防止酸碱及腐蚀气体。
2、测量保护接地电阻时，一定要断开电气设备与电源连接点。在测量小于1Q的接地电阻时，应分别用专用导线连在接地体上。
3、测量大型接地网接地电阻时，不能按一般接线方法测量，可参照电流表、电压表测量法中的规定选定埋插点。
4、测量地电阻时最好反复在不同的方向测量3——4次，取其平均值。
5、仪表不接交流电时，使用电池供电，接入交流时，优先使用。
接地电阻表特征
1、接地电阻测试仪结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表有较好的抗干扰能力
2、采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量
3、允许辅助接地电阻在O——1.8KQ(RC)，0———40KQ(RP)之间变化，不致于影响测量结果
4、本接地电阻表不需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯
接地电阻表的技术指标
1、使用条件
环境温度:0°℃——+45℃
相对湿度:≤85[%]RH
2、测量范围及恒流值（有效值)
电阻:0——2Q (10mA), 2——20Q2(10mA)，20——200Q2(1mA)
电压:AC 0——20v
3、测量精度及分辨率
精度:0——0.2Q≤±3[%]±1d
0.2Q——200Q≤±1.5[%]±1d
1——20V≤±3[%]±1d
分辨率:0.001Q、0.01Q、0.12、0.01V
4、辅助接地电阻及地电压引起的测量误差
允许辅助接地电阻RC (C1与C2之间)
0——2Q，2——20Q ≤1KQ
20——200Q ≤2KQ
RP(P1与P2之间)<40KQ误差≤±5[%]
允许地电压（(工频有效值)≤5V误差≤±5[%]
5、电源及功耗
最大功率损耗≤2W
直流:8×1.5V(AA,R6)电池
交流:220V/50Hz
