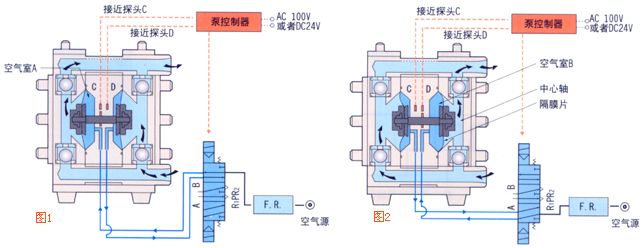

气动隔膜泵的控制原理概述：
用PLC可编程序控制器控制的气动隔膜泵操作方便、性能良好、运行可靠，达到预期的效果。同时，PLC的又一应用进一步证明:把计算机功能完备，灵活性好，通用性强的优点与继电器系统简单易懂、功率大的优点结合起来，用PLC控制取代单纯的继电、接触控制，是当代各类机械及其生产过程最理想的控制方案。其实现的方法如下
一、气动隔膜泵控制要求
二、PLC基本原理
三、控制系统设计
气动隔膜泵的工作原理概述：
气动隔膜泵是以压缩空气为动力和按照1：1比率的设计而进行工作的。一个隔膜室的内侧将被交替地增压而同时另一个隔膜室被排空。这会导致通过紧固在隔膜中央(以金属板连接)的普通杆连接的隔膜产生摆动。(因为一个隔膜在执行排放冲程而另一个则在对应的隔膜室中被拉动并执行吸气冲程)。空气压力作用于隔膜的整个内表面，同时液体从隔膜的对应侧排出。隔膜在排放冲程期间以平稳的状态工作， 同时允许泵以超过200英尺(61米)水柱的输送压头进行工作。
为获得最长的隔膜使用期，应使隔膜泵尽可能靠近被泵输送的液体。当正的吸入压头超过10英尺 (3．048米)的液体高度时，可能需要一个背压式调节装置，以最大限度地提高l辅膜的寿命。对隔膜室的交替式增压和排空通过一个安装在外部的液控4路阀芯式空气分配阀来实现。当阀芯移动到阀体的一个端头时，入口压力作用于一个隔膜室，而另一个隔膜室则被排空。当当阀芯移动到阀体的另一端头时，作用于隔膜室中的压力相反。空气分配阀的阀芯通过内部的控制阀来移动，该控制阀轮流施压于该空气分配阀的阀芯的一个端头，而排空另一个端头。当隔膜板接触到执行器的柱塞时，控制阀会在隔膜冲程的每一端移动。然后该执行器的柱塞就会将控制阀的阀芯的端头推向启动空气分配阀的位置。隔膜室与带有为每一个隔膜室配备的进水管和出水管止回阀的歧管相连，保持液体通过泵的单向流动。
广州丙通MRO采购&供应商小编为您介绍气动隔膜泵的控制原理与气动隔膜泵的原理，接下来还会整理更多关于气动隔膜泵的技术资料。
