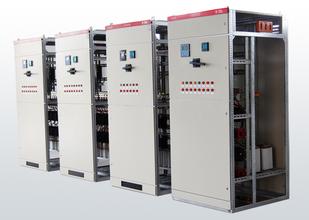

无功补偿装置的常见问题1：补偿装置安装后，能手动工作，控制器有显示，但自动运行时不能自动投切电容器组。补偿装置在自动投切的时候必须要满足几个条件：
1. 当前电网的功率因数必须低于无功补偿控制器所设置的功率因数门限，同时功率因数应处于滞后状态，如果控制器上面显示的功率因数值与实际值相近，而显示为超前状态，应该是电流取样的信号接反，只要将两条电流取样信号线对换一下就可以正常显示了，这种情况多发生在安装调试阶段或者更换控制器产品后也会有这种现象；
.jpg)
2. 当前电网电压值低于控制器设置的过电压门限，我们控制器在出厂过压设置为430V，如果用户负载都开动的话，还高于430V时就得对变压器电压进行调整，或者调整补偿装置的电压等级，电压过高，首先要考虑提高电容器等关键元件的电压等级，不能草率的将控制器过压值抬高，这样做的后果会造成电容器只工作一段时间就出现容量衰减或无容量。否则补偿装置就不能正常投入运行，一直处于过压状态；
3. 补偿装置取样电流大于控制器的欠流门限值，如果低于门限值的话，控制器就会显示为欠流状态（C--0），出现欠流主要有两个原因：第一，用户负载很小，取样电流也就太小，此时不补偿属于正常现象；第二，电流回路中出现断路或并联了其他回路造成取样信号太小，也不排除电流互感器变比选择太大的可能。一般电流互感器的选择要参考变压器的额定电流和最大负载电流两方面来进行，总的原则就是最大负荷时二次电流不要大于5A；
4. 补偿装置采用的是人工工作模式的时候，电流互感器变比、电容器容量设置不正确也会引起补偿装置不能正常运行，电流互感器变比设置不正确会直接影响到无功功率值的计算，另外电容器容量不正确，控制器在选择电容器时也会出现偏差。
5. 接线错误，无功补偿装置对输入A、B、C相序有非常严格的要求。如果相序接错，或者电流取样的相位和电压取样的相位同相的话，都会造成功率因数检测不准，会出现不能自动投入的情况，也会出现过补偿的现象。 在接线错误时，还会出现功率因数也处于滞后状态，但随着电容器的投入后，功率因数反而会下降，同样也会造成系统无功功率过补偿现象。所以正确连接补偿装置的电压电流线是必须的条件。
