配电柜分为高压配电柜和低压配电柜两类，我们把低压配电柜叫它低压开关柜，这种电力控制装置一般常应用在工矿以及发电站和变电站等场合，主要是为动力、照明、发电及配电等设备提供电能转换、分配和控制的作用。

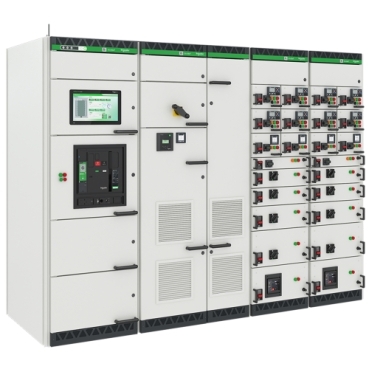

施耐德预智低压成套设备
BlokSeT以其出色的性能体验，高可靠性品质，领先的智能配电解决方案赢得了众多用户的充分肯定，业绩遍及建筑、工业、能源、基础设施的各个领域。
特性
额定绝缘电压 : 1000V（AC）
额定运行电压 : 至690V（AC）
额定冲击耐受电压 : 12KV
过压类别 : IV
主母线额定电流：至7000A
额定短时耐受电流 : 100KA 1s
分隔类型 : 1/2b/3b/4b
防护等级 : IP20/31/40/41/42/54
内燃弧人身保护 IEC 61641 V3：85kA 0.5s (I pc arc)，65kA 0.3s (I p arc)
抗震能力可达 GB/T2424.25：地震烈度9度，地面加速度：0.3g（3m/s²）
功能单元形式 : 固定式、抽出式
柜型 : 配电柜、抽屉柜、抽屉混装柜、电容柜、双电源柜、变频软启柜
应用
全面满足不同行业方案需求：建筑、工业、能源、基础设施
配电柜故障主要是指安装在配电柜上的各个电气元件(断路器、刀开关、熔断器、仪表保护器等)在正常运行中出现的故障。
1、配电柜故障分类
配电柜故障主要有空气断路器跳闸(过流接地)，缺相运行，接点烧坏、熔断器、刀开关、断路器等电气元件烧坏等。
2、配电柜故障原因
配电柜故障的一般原因有：
接点不牢靠;电气元件容载比不匹配;配电柜短路;进出线与负荷不匹配;配电室三相负荷不平衡，电气元件属非国标产品等。
3、配电柜故障处理工作程序
3.1故障检查
(1)观察配电柜仪表看是高压缺相还是分路跳闸，分清跳闸线路。
(2)保护器动作后经检查未发现事故点，允许试送电一次，如果再次动作，应查明原因，不得连续送电，严禁私自退出保护器。
(3)缺一相时多数是因过流引起的，应做好记录，测量各相负荷，及时进行调整。
(4)缺两相时就要认真分析，首先判断是过流引起的还是短路引起的，有时候会过负荷先烧一相，因持续运行又烧一相。
(5)短路也会发生缺相，当发生两相缺相时，要认真分析查找。
3.2故障处理
(1)当发生单相缺相时，更换熔断器或熔体后试送一次，成功可直接回复供电。
(2)当发生缺两相时，可拆除全部熔断器或其熔体，对发生故障的两相中任意一相送电，并在另一端验电：若无电，则故障可能是由过负荷引起，可更换熔断器或熔体进行试送电;若验电时下端有电，故障可能是由于短路引起，就应对线路进行检查，处理短路故障后，进行试送电。
3.3故障处理程序
按照标准化作业工作流程具体为：批准故障处理工作和接受故障处理工作任务→召开班前会→准备材料、工器具→停电工作与许可工作→处理排除故障→工作终结与恢复送电→召开班后会→资料归档。
4、安全措施
4.1保证安全的组织措施
现场勘察制度、工作票制度(停电作业)、工作许可制度、工作监护制度(工作班成员最少2人)、工作间断制度、工作终结与恢复送电制度。
4.2保证安全的技术措施
停电(拉开配电柜上分路断路器，拉开配电柜总刀开关)、验电(用验电器逐相验电)、装设接地线、使用个人保安线、悬挂标示牌、装设围栏，以及工作前进行安全工器具检查等。
5、其他注意事项
配电柜故障处理严禁一人作业;配电柜故障处理一律停电作业，严禁带电操作;严格执行“两单、两票、两卡”，严禁一人私自作业;严禁使用不合格的安全工器具，严禁使用非国标电气元件。
