上一次，我们丙通MRO对关于开关变压器伏秒容量的解释说明与意义进行了详细的讲解，如果有经常关注我们丙通MRO的朋友就会还有深刻的印象，下面的话，我们丙通MRO将再次对关于开关变压器的伏秒容量一些检测方法说明进行讲解。
以前我们在检查50周工频变压器质量好坏的时候，一般都要检查50周工频变压器在最高输入电压之下，流过开关变压器初级线圈的励磁电流，或漏电流。但目前很多人在检查开关变压器质量好坏的时候，一般都只检查开关变压器的电感量或漏感大小。现在，我们能不能也象检查50周工频变压器那样，检查开关变压器的励磁电流呢?——很难。因为开关变压器一般都是工作于单极性磁化状态，测试开关变压器的励磁电流需要一个大功率直流脉冲输出电源，这种大功率直流脉冲输出电源工作很不安全，操作也不方便。
为此，我们可以采用另一种更简便的方法，即：电流迭加法，来对开关变压器进行伏秒容量进行测试。电流迭加法就是在开关变压器线圈中迭加一直流电流，让开关变压器铁芯进行磁化，然后，对开关变压器的电感量进行测量，从而间接测量开关变压器线圈的极限伏秒容量VTmax和最大伏秒容量VTm 。这里的极限伏秒容量VTmax是指开关变压器铁芯达到饱和时对应的VT值;而最大伏秒容量VTm 则表示实际应用中，开关变压器的伏秒容量VT不应该超出的最大值。

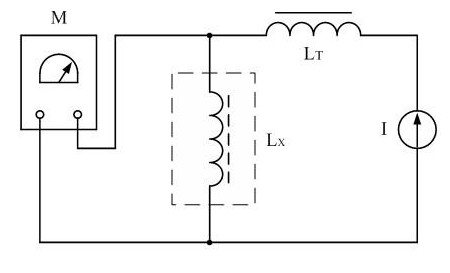

图7是采用电流迭加法测试开关变压器电感量或伏秒容量的工作原理图。图7中，M是电感测试仪，LT是隔离电感，I是电流源，Lx为待测开关变压器的初级电感。LT的电感量必须远远大于被测开关变压器初级线圈的电感量，如果电流源I是一个理想的恒流源，那么隔离电感LT可以省去。下面我们来介绍图7的工作原理。
一般进行电感测量的时候，都是让电感线圈通过一个1KHz或10KHz的交流电，然后通过测试流过电感线圈的电流来间接测量电感线圈的阻抗(电感量)。由于流过电感线圈的电流很小，并且是一个交流，用这种方法测试到的电感量与电感线圈工作时呈现出来的电感量是有区别的，并且区别很大，因为开关变压器铁芯的导磁率不是一个常数。
如果让被测试电感流过一个可变电流，就可以改变被测试电感磁化曲线的工作点，由此，就可以测试磁化曲线上任何一点的导磁率或者电感量，并且可以根据电感量的变化，找出磁饱和时的工作点，根据磁饱和工作点就可以进一步测量或计算出开关变压器的极限伏秒容量VTmax。知道了开关变压器的极限伏秒容量VTmax ，就可以根据使用者的实际应用情况来决定开关变压器的最大伏秒容量VTm 。
再次感谢大家对我们丙通MRO的支持，欢迎大家继续在丙通MRO选购适合开关变压器，我们同时拥有专业的技术人员给于关于开关变压器方面的指导。以后丙通MRO将会继续有开关变压器各方面的技术更新。
