广州市丙通电子元件有限公司，简称丙通MRO，是一家提供工业用品一站式服务和技术支持的专注行业的MRO供应商。是珠三角首家MRO供应的践行者。丙通MRO拥有一批经验丰富的技术人员作为广大客户的服务团队，并且在开关电源电路中元器件拥有绝对的价格优势。以下就为大家讲解下关于开关电源电路中元器件和参数正确选择说明：

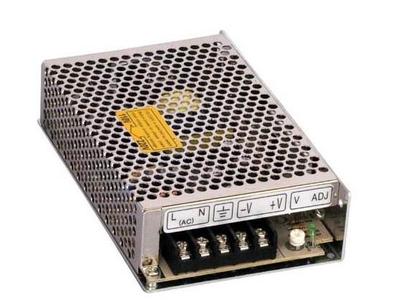

　　一个开关电源一般包含有开关电源控制器和输出两部分，有些控制器会将MOSFET集成到芯片中去，这样使用就更简单了，也简化了PCB设计，但是设计的灵活性就减少了一些。

　　开关控制器基本上就是一个闭环的反馈控制系统，所以一般都会有一个反馈输出电压的采样电路以及反馈环的控制电路。因此这部分的设计在于保证精确的采样电路，还有来控制反馈深度，因为如果反馈环响应过慢的话，对瞬态响应能力是会有很大影响。

　　输出部分设计包含了输出电容，输出电感以及MOSFET等等，这些器件的选择基本上就是要满足性能和成本的平衡，比如高的开关频率就可以使用小的电感值 (意味着小的封装和便宜的成本)，但是高的开关频率会增加干扰和对MOSFET的开关损耗，从而效率降低。低的开关频率带来的结果则是相反的。

　　对于输出电容的ESR和MOSFET的Rds_on参数选择也是非常关键的，小的ESR可以减小输出纹波，但是电容成本会增加，好的电容会贵嘛。开关电源控制器驱动能力也要注意，过多的MOSFET是不能被良好驱动的。

　　一般来说，开关电源控制器的供应商会提供具体的计算公式和使用方案供工程师借鉴的。

　　如何调试开关电源电路?

　　有一些经验可以共享给大家：

　　(1)电源电路的输出通过低阻值大功率电阻接到板内，这样在不焊电阻的情况下可以先做到电源电路的先调试，避开后面电路的影响。

　　(2)一般来说开关控制器是闭环系统，如果输出恶化的情况超过了闭环可以控制的范围，开关电源就会工作不正常，所以这种情况就需要认真检查反馈和采样电路。特别是如果采用了大ESR值的输出电容，会产生很多的电源纹波，这也会影响开关电源的工作的。

　　为什么要接地?

　　接地技术的引入最初是为了防止电力或电子等设备遭雷击而采取的保护性措施，目的是把雷电产生的雷击电流通过避雷针引入到大地，从而起到保护建筑物的作用。 同时，接地也是保护人身安全的一种有效手段，当某种原因引起的相线(如电线绝缘不良，线路老化等)和设备外壳碰触时，设备的外壳就会有危险电压产生，由此 生成的故障电流就会流经PE线到大地，从而起到保护作用。随着电子通信和其它数字领域的发展，在接地系统中只考虑防雷和安全已远远不能满足要求了。比如在 通信系统中，大量设备之间信号的互连要求各设备都要有一个基准‘地’作为信号的参考地。而且随着电子设备的复杂化，信号频率越来越高，因此，在接地设计 中，信号之间的互扰等电磁兼容问题必须给予特别关注，否则，接地不当就会严重影响系统运行的可靠性和稳定性。最近，高速信号的信号回流技术中也引入了 “地”的概念。

　　接地的定义

　　在现代接地概念中、对于线路工程师来说，该术语的含义通常是“线路电压的参考点”;对于系统设计师来说，它常常是机柜或机架;对电气工程师来说，它是绿色 安全地线或接到大地的意思。一个比较通用的定义是“接地是电流返回其源的低阻抗通道”。注意要求是“低阻抗”和“通路”。

　　常见的接地符号

　　PE、PGND、FG-保护地或机壳;BGND或DC-RETURN-直流-48V(+24V)电源(电池)回流;GND-工作地;DGND-数字地;AGND-模拟地;LGND-防雷保护地。

　　合适的接地方式

　　接地有多种方式，有单点接地，多点接地以及混合类型的接地。而单点接地又分为串联单点接地和并联单点接地。一般来说，单点接地用于简单电路，不同功能模块之间接地区分，以及低频(f10MHz)电路时就要采用多点接地了或者多层板(完整的地平面层)。

　　以上是对开关电源电路中元器件和参数选择进行一些说明。若需要更多关于开关电源电路中元器件的信息说明，可以联系我们丙通MRO客服。为了感谢广大顾客长期对丙通MRO的支持，我们将会继续努力做好一切，服务好客户。今后我们还会有更多的技术文章分享给大家，请大家继续关注丙通MRO。同时，欢迎大家到丙通MRO进行一站式采购。
