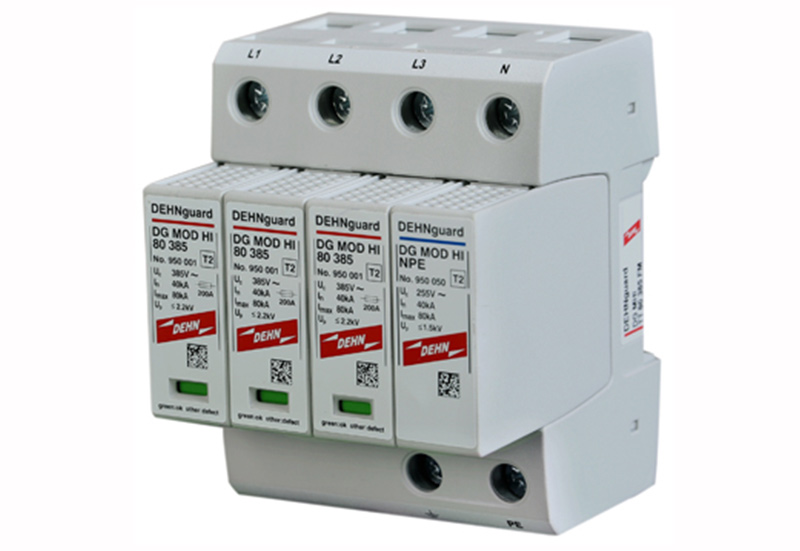

保护器是指针对电器提供用电安全保护的装置，它内置有智能的防高压装置，在电器遭遇瞬间高电压的异常情况下，会智能启动内部保护装置，确保后端用电器的用电安全。有时候保护器会出现送不上电的故障情况，这时候要排查和处理就要小心，解决方法也很简单，今天就来跟丙通MRO来学习一下解决方法吧！

经过校试的新装保护器送不上电？

情况一：电源指示灯亮(绿色发光二极管)，已拆除全部负荷出线送不上电。检查保护器所配接的工作电压是否与进线端子上方所标注的“380V进”错接为220V，检查接触器线圈及接头是否正常，如果接错或线圈开路将造成接触器无法运行。

解决方法：调整接线，并将接线端子(包括出线)螺丝上紧，以免接触不良造成工作失误。

情况二：电源指示灯、跳闸指示灯(红色发光二极管)同时亮，拆除全部负荷出线，送不上电。应检查零序电流互感器的穿线方法是否正确。常用的方法是接地线穿入法和三相四线穿入法(根据负荷性质及多级保护也可使用三相三线穿线法，该型号保护器若220V进线还可使用单相两线穿入法)，若将接地线法误穿入零线或三相四线法的零线、火线穿入零序电流互感器的方向不一致，将造成保护器送电即动作。

解决方法：认清接地线(由接地极引至中性线上的线)和零线(由变压器中性点引出的中性线)，纠正零序电流互感器穿线，三相四线法应将四根线同方向穿入。

情况三：控制柜(开关柜)或配电板上的照明灯、指示灯、仪表、临时照明灯等用电是否跨接在零序电流互感器两侧，即同一负载的火线、零线，一根接在零序电流互感器之前，一根接在零序电流互感器之后。

解决方法：调正接线，同一负载的接线应统一接在零序电流互感器前或后。

情况四：不带负荷(空载运行正常、带负荷送不上电)，负荷出线漏电或火线直接接地。

解决方法：如漏电不太严重可增大保护器的动作电流值来解决，对于火线直接接地故障可使用接地故障寻址仪等仪器查找，无仪器可采用重点查找(主要指水泵线、动力设备及怀疑的用户漏电等)与分段查找相结合的办法找到接地故障点并加以解决。

已投运一段时间的保护器送不上电？

情况一：保护器红、绿指示灯全亮，负荷出线漏电或火线直接接地。

解决方法：如漏电不太严重可增大保护器的动作电流值来解决，对于火线直接接地故障可使用接地故障寻址仪等仪器查找，无仪器可采用重点查找(主要指水泵线、动力设备及怀疑的用户漏电等)与分段查找相结合的办法找到接地故障点并加以解决。

情况二：保护器红、绿指示灯全亮，一般为接头处接触不良、线圈烧断等故障，为接触器故障。

解决方法：上紧螺丝、焊好接头或更换线圈(可用万用表Ω档不带电测量或用500电压档带电测量线圈两端头电压，判断线圈是否开路)，并检查衔铁(动铁心块)有无阻卡现象。

情况三：如电源指示灯(绿)、跳闸指示灯(红)都不亮，应检查保护器所配电源是否正常、保险管FU是否熔断、电源开关S、变压器TC、稳压集成块IC1(7812)是否损坏。

解决方法：用万用表500电压档(数字表不低于500档)测量保护器电源电压，如无电压或很低应检查接线加以解决(必要时还应检查配变、跌落保险)；如电压正常，可用万用表Ω档(停电进行)分别检查保险管FU、电源开关、变压器及内部连接线、IC1(7812)，查到故障后加以修理或更换已损坏的元器件。

情况四：电源指示灯亮，按试验按钮跳闸指示灯亮，且跳闸指示灯能自动复位熄灭。该故障一般为继电器线路板的印刷线烧断、出线开焊或烧断，多数为保险管选用过大或用铜丝、铝丝等金属丝代替保险管所致。

解决方法：停电后拆下保护器，焊接印刷线及出线，并换上3A以下保险管投入使用。另外，继电器线圈开路也会导致送不上电故障。因该型号保护器所利用的继电器触点为动合触点，线圈开路后动合触点无法闭合，造成接触器线圈电压回路不能接通，无法合闸送电。

情况五：电源指示灯、跳闸指示灯同时亮。出现该故障应首先检查零序电流互感器TA插头是否松脱或连接断线、TA插座内触片与插头接触不良、电容器C8(1.5μF/10V)开路、运算放大器IC2(集成块LM324)损坏。

解决方法：插好TA插头或焊接断线、修理或更换TA插座，如仍不能解决问题，更换C8或IC2即可。
