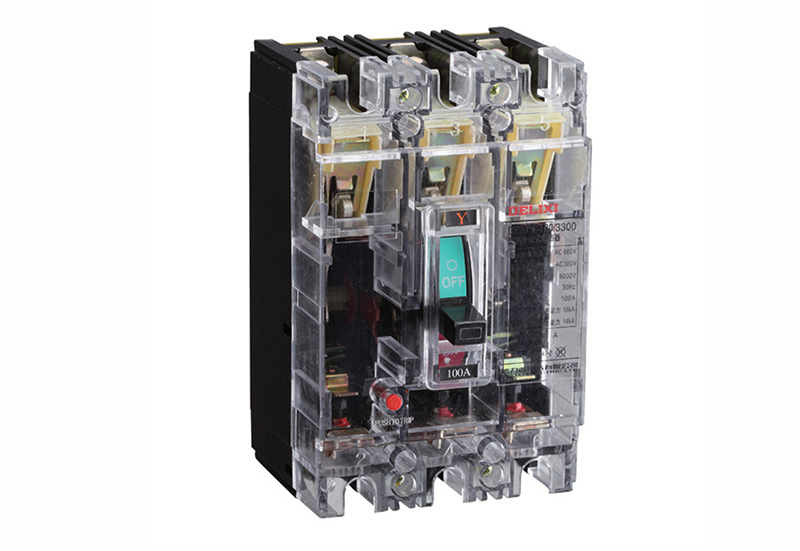

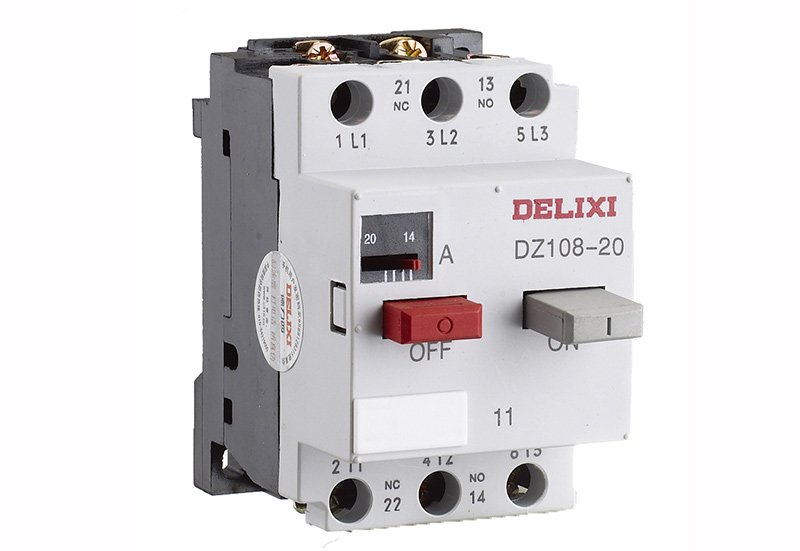

断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。目前，已获得了广泛的应用。
断路器和熔断器都具有短路保护及过负载保护功能。但是由于保护原理不同,断路器是通过电流的磁效应作用于电磁脱扣器来实现对配电线路的短路保护功能，通过电流热效作用于热脱扣实规对配电线路的过载保护。断路器的两种保护功能均是对电路中瞬间电流加大的保护；熔断器则是利用电流流经导体使导体发热，直到热量超过导体熔点后融化导体而断开电路保护电器和线路不被烧坏。熔断器的熔断是电流和时间共同作用的结果。下面丙通MRO就给大家讲一讲断路器的保护配合，希望能给大家在工作带来一些帮助。
口诀：
差别较大，同设瞬，上大
差别较小，上延时
上下选，上下长短1.3
上下非，加级差，上下长2，上下瞬1.4
上选下非，上短下瞬1.3，上瞬下单1.2
上非下选，不合适
下大上瞬，下限流，有选择
具体解释：
一、当上下级断路器出线端处预期短路电流有较大差别，且均设有瞬时脱扣器时，则上级断路器的瞬时脱扣器整定电流应大于下级的预期短路电流，以保证有选择性保护。
二、当上下级断路器距离较近，出线端预期短路电流差别很小时，则上级断路器宜选用带有短延时脱扣器延时动作，以保证有选择配合。
三、当上下级保护电器都采用选择型断路器时，为保证上下级之间的动作选择性，上级断路器的过载长延时和短路短延时的整定电流，宜不小于下级相应保护整定值的1.3倍。
四、上下级保护断路器都选择非选择型断路器时，应加大上下级之间的断路器的脱扣器整定电流的级差值，一般按下述原则确定。
1、上一级保护电器的长延时脱扣器整定电流，宜不小于下一级长延时脱扣器整定电流的2倍。
2、上一级保护断路器的瞬时脱扣器整定电流，宜不小于下级瞬时脱扣器整定电流的1.4倍。
3、末级非选择型断路器，其短路瞬时脱扣器整定电流应尽量小，但应躲过短时出现的过负荷尖峰电流。
五、当上级保护是选择型断路器，而下一级保护是非选择型断路器时，应符合如下条件：
1、上级保护断路器的短路短延时脱扣器的整定电流，应不小于下级保护断路器的短路瞬时脱扣器整定电流的1.3倍。
2、上级保护断路器瞬时脱扣器整定电流应大于下级保护断路器出线端单相短路电流的1.2倍。
六、上级保护断路器是选择非选择型断路器，下级保护断路器采用选择型断路器时，不能保证下级保护先动作。
七、当下一级保护断路器出口端短路电流大于上一级的瞬时脱扣器整定电流时，为保证选择性，下级保护断路器宜选用限流型断路器。
牢记这些口诀，低压配电断路器保护级间的配合问题就能够轻松解决啦！
