先导型换向阀，5槽式结构,由万福乐比例电磁铁驱动(标准VDE 0580)。湿式电磁铁。液流通过阀芯上精密加工的开口所形成流量特征类似比例流量阀。阀体,端盖和电磁铁均经表面镀锌处理

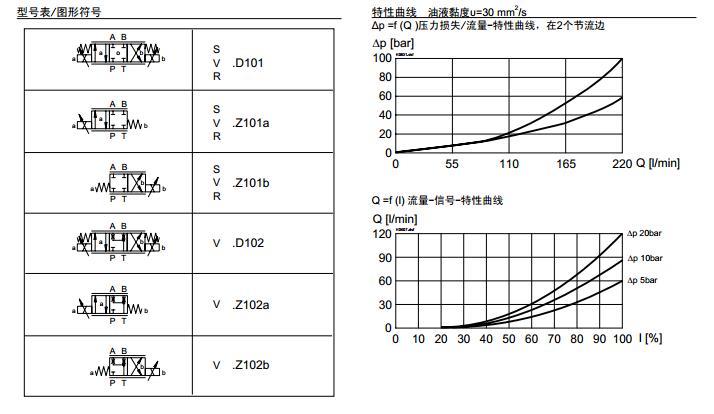

选用不同的阀芯,可实现对称控制,及进油控制或回油控制。主阀阀芯由比例溢流阀控制。设置,功能及主级与先导级的对应关系请参阅液压原理图。可以使用万福乐的比例放大器进行控制
此阀具有大流量结合先导级的刚性特点,使其特别适用于控制快速加速,快速减速,高转速,
调节灵敏的液压马达或执行器中: 如机床,起吊及运输系统,纺织或橡塑行业,工程机械等应用领域。
标称规格 NG10,采用ISO 4401-05标准
说明 二位四通,三位四通比例换向阀
结构 先导型换向阀
安装 板式
4个安装孔 使用M6×65圆头螺钉
拧紧扭矩 MD=9.5Nm (螺钉等级8.8)
管式连接 连接板，多路板
板式连接 过渡板，逻辑叠加系统
安装位置 任意，最好水平安装
环境温度 20…+50℃
重量:二位四通 m =4.9 kg
三位四通 m =5.3 kg
液压技术规格
油液 矿物油,其他油液根据要求
污染度等级 ISO 4406:1999,等级18/16/13
(要求过滤级ß6…10≥75)
参考样本号 1.0-50/2
黏度范围 12 mm
2
/s…320 mm
2
/s
油液温度 -20…+70℃
工作压力 pmax
= 315 bar(在P,A,B油口)
油箱压力 pmax
= 160 bar(te,pi)
pmax
= 5 bar(ti,pe)
标称流量 QN
= 80 l/min,(Qmax
=220 l/min)
在10 bar压降,双边节流
先导压力 pv
=25...315bar
泄漏量 根据要求
滞环 ≤5%*
*施加最佳的颤振信号
