特性 后缀为D 的更高性能的滚针轴承或者后缀为TW 的降低摩擦的滚
针轴承, 开辟了新研发或者升级机械及部件的机会。
这些滚针轴承是X-life 轴承, 滚道表面经过优化, 因此它的承载能
力更高, 额定寿命更长。
提高性能密度的滚.轴承
后缀为D 的滚针轴承, 保持架是新开发的通过新成型技术生产的
钢制保持架。这种保持架可以容纳更多的滚针，且滚针更长，
而轴承的尺寸保持不变,图1。
由于滚动体的数量增加，承载长度增长，所以基本额定载荷增加
至25%。结果在相同的设计包络圆时轴承可以承受显著更高的载
荷。
这些轴承开辟了在相同性能级别上缩小空间设计机械及部件的机
会。

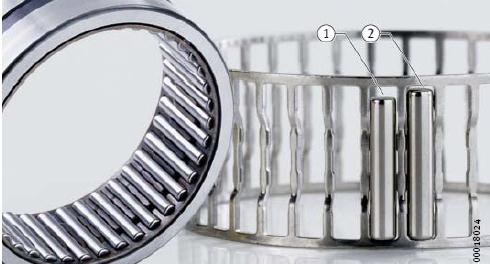

图1
装有改进的滚针和保持架组件的滚针轴承
① 标准设计的滚针轴承滚针的长度
② 新设计的滚针和保持架组件中更长的滚针
优点改进设计的滚针轴承具有几个优点：
■ 提高性能密度的滚针轴承容许更小的零件及部件
■ 更好地利用安装空间
■ 由于改进了轴承定位从而降低了摩擦力矩
■ 高承载能力
■ 质量减轻。
减小安装空间的例子
X-life 滚针轴承NK20/16-D-XL 包络圆直径为 20 mm 宽度
为 16 mm 承载能力高于X-life 滚针轴承NK26/16-XL 包络直径
为 26 mm, 第5 页，图5。如果轴承用于更小的机械及部件,
承载能力保持相同, 则截面高度可减小约15%, 质量减小约20%
摩擦降低约30%。
装有 TWin保持架的滚针轴承
包含一个塑料保持架，每个兜孔里的滚针轴承两个滚针相连，一个机加外圈 , 图 2。

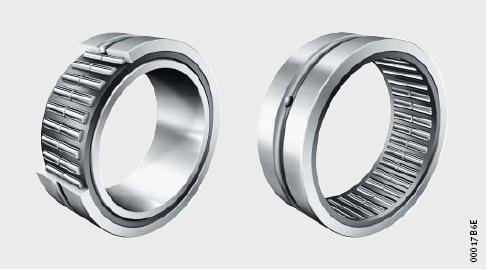

图2
装有TWin 保持架的滚针轴承
优点相比于传统的每个兜孔有根长滚针的滚针轴承， 摩擦降低可达
25%，见图3 以及通过TWin 保持架 降低摩擦的例子部分。
摩擦降低可以:
■ 减少热产生
■ 更长的油脂运行寿命及更长的润滑间隔
■ 由于温差更小从而精度更高。

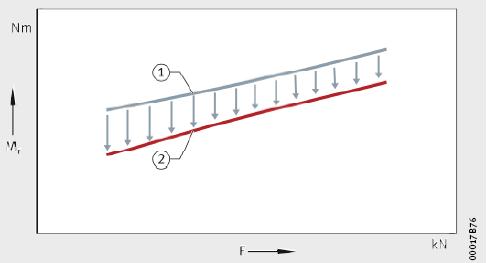

图3
装有TWin 保持架的滚针轴承摩擦更低
Mr = 摩擦力矩
F = 轴承负载
① 每个兜孔有一根滚针的标准轴承（后缀TV）
② TWin 保持架
通过TWin 保持架降低摩擦的例子
在装有塑料保持架的X-life 滚针轴承NK45/20-TV-XL 和装有
TWin 保持架的对比中, 在4000 min–1 摩擦功率差在 25 W 和
30 W 之间。在轴承的热产生较低时油脂运行寿命较长，这样润
滑间隔更长。由于温差较小，应用的精确度从而得以提高。
由于载荷是分布在两行滚针上，所以轴承的动能特性得以改善。
系列实验显示轴承在相同的载荷下寿命显著延长。
工作温度 开式轴承的工作温度范围从 –20 °C 到 +120 °C。
后缀现有设计的后缀：见表。
现有的设.
设计与安全指南
设计与安全指导参见 样本 HR 1: 滚动轴承。如果需要在高密度的
后缀为D 的轴承中使用内圈， 请联系舍弗勒集团的工程师。
后缀 描述 设计
D 装有改善的钢制保持架的轴承作为减小空间的选择 标准设计
TW 装有增强玻璃纤维的尼龙66 保持架且每个兜孔有
