振动机械用FAG调心滚子轴承根据标准T41A(D) 制造，充分考虑该应用工况的特殊要求，对内圈、外圈公差及径向游隙做了特别要求。其他的公差等级为PN，符合 DIN 620标准。
轴承内径和外径的公差

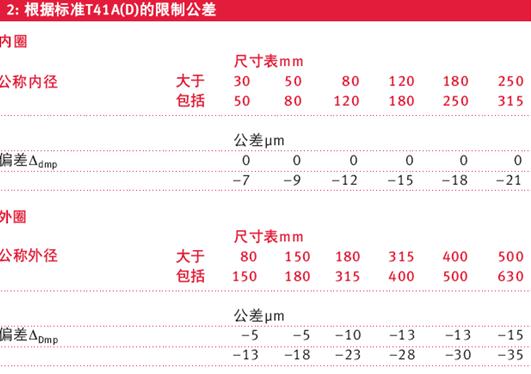

T41A(D)限定内径公差是正常公差带的上半部分。对于外径公差，限定为正常公差带的中间一半。对于圆锥孔轴承，减小的公差带范围仅适用于外径。公差值见图2。
通过这些措施，在轴公差为g6或 f6时，内圈实现可靠的间隙配合，轴承座公差为P6时，外圈实现可靠的过盈配合。内圈有涂层时推荐轴公差为 f6。内圈主要承受点载荷，外圈承受圆周载荷。
轴承配合面的几何公差，见第四页。
振动机械用FAG调心滚子轴承 T41A(T41D)后缀说明
轴承配合面的几何公差
为了确保达到所需的配合，轴承和轴以及轴承座孔的配合表面必须符合一定的公差，见下表。
内部径向游隙组别
T41A(D) 规定振动筛专用调心滚子轴承的标准内部游隙组别为C4，不需做明确的说明。这样，在受安装、变形等不利因素影响的情况下，可以避免轴承承受径向预载。尤其在启动和加速阶段，此时内外圈温差是最大的。
只有少数几种工况需要考虑特殊的内部径向游隙，例如，筛分的物料本身有热量或者轴承单元暴露在外部热源下。
在一些特殊工况如带锯，可能需要C4以外的其他内部游隙，如C3。订货时需明确指出内部径向游隙的后缀。经过双方确认，FAG可以供应更改设计的轴承。特殊调心滚子轴承的内部游隙值见图3。
圆锥孔轴承内部径向游隙减少量

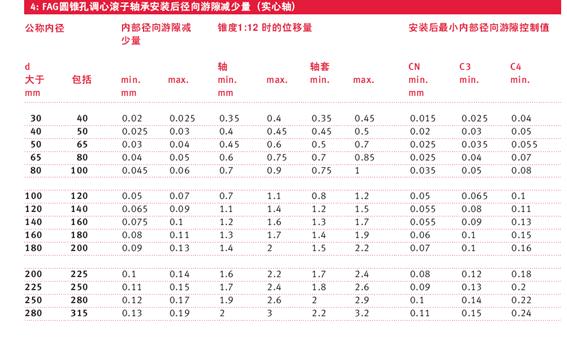

圆锥孔轴承安装在圆锥轴上或在圆柱轴上使用锥套，在安装过程中，图4所示的内部径向游隙的减少量可以作为内圈和轴安装配合的指导。
