安全继电器单元欧姆龙G9SA，G9SA系列提供完整的紧凑型单元产品组合。有4种45mm宽单元可供选择
1种3极型号、1种5极型号、配有3个极和2个OFF延迟极的型号以及1种Two-hand Controller。
另有配有3个极和3个OFF延迟极的17.5mm宽扩展单元。
扩展连接简便。
OFF延迟型号配有15级OFF延迟设置。
符合EN ISO13849-1 (PLe/安全类别 4)。
同时支持DIN导轨安装和螺丝安装。
主接点 辅助接点 输入通道数量 额定电压 型号
3PST-NO SPST-NC 可能是1通道或2通道 AC/DC24V G9SA-301
AC100～240V
5PST-NO AC/DC24V G9SA-501
AC100～240V
紧急停机OFF延迟单元
主接点 OFF延迟接点 辅助接点 输入通道数量 OFF延迟时间 额定电压 型号
3PST-NO DPST-NO SPST-NC 可能是1通道或2 通道 7.5秒 AC/DC24V G9SA-321-T075
AC100～240V
15秒 AC/DC24V G9SA-321-T15
AC100～240V
30秒 AC/DC24V G9SA-321-T30
AC100～240V
注： 已在工厂设为最大值。
* 有以下15级OFF延迟时间设置可供选择：
T075：0.5、1、1.5、2、2.5、3、3.5、4、4.5、5、5.5、6、6.5、7和7.5秒
T15：1、2、3、4、5、6、7、8、9、10、11、12、13、14和15秒
T30：2、4、6、8、10、12、14、16、18、20、22、24、26、28和30秒
Two-hand Controller
主接点 辅助接点 输入通道数量 额定电压 型号
3PST-NO SPST-NC 2个通道 AC/DC24V G9SA-TH301
AC100～240V
扩展单元
扩展单元连接至G9SA-301、G9SA-501、G9SA-321或G9SA-TH301。
主接点 辅助接点 型号
3PST-NO SPST-NC G9SA-EX301
带OFF延迟输出的扩展单元
扩展单元连接至G9SA-301、G9SA-501或G9SA-321。
主接点形式 辅助接点 OFF延迟时间 型号
3PST-NO SPST-NC 7.5秒 G9SA-EX031-T075
15秒 G9SA-EX031-T15
30秒 G9SA-EX031-T30
注： 已在工厂设为最大值。
* 有以下15级OFF延迟时间设置可供选择：
T075： 0.5、1、1.5、2、2.5、3、3.5、4、4.5、5、5.5、6、6.5、7和7.5秒
T15：1、2、3、4、5、6、7、8、9、10、11、12、13、14和15秒
T30：2、4、6、8、10、12、14、16、18、20、22、24、26、28和30秒

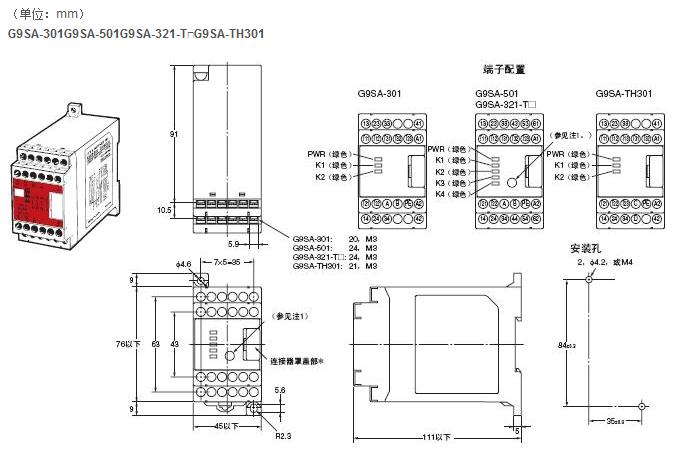

欧姆龙G9SA额定值
输入功率
项目 型号 G9SA-301/TH301 G9SA-501 G9SA-321-T□
电源电压 AC/DC24V:AC24V、50/60Hz或DC24V
AC100～240V：AC100～240V、50/60Hz
操作电压范围 额定电源电压的85～110%
功耗* AC/DC24V：1.8VA/1.7W以下
AC100～240V：9VA以下 AC/DC24V：2.8VA/2.6W以下
AC100～240V：11VA以下 AC/DC24V：3.5VA/3.3W以下
AC100～240V：12.5VA以下
*当连接扩展单元时，功耗将增加2VA/2W （最大值）。
输入
欧姆龙G9SA项目 型号 G9SA-301/321-T□/TH301 G9SA-501
输入电流* 40mA以下 60mA以下
*当连接扩展单元时，输入电流将增加30mA （最大值）。
接点
型号 G9SA-301/501/321-T□/TH301/EX301/EX031-T□
项目 负载 电阻负载
额定负载 AC250V、5A
DC30V、5A
额定通电电流 5A
特性
欧姆龙G9SA项目 型号 G9SA-301/TH301 G9SA-501/321-T□ G9SA-EX301/EX031-T□
接点电阻*1 100mΩ
工作时间*2 30毫秒以下
响应时间*3 10毫秒以下
绝缘电阻*4 100MΩ以上(DC500V)
绝缘强度 不同输出之间 AC2,500V、50/60Hz (1分钟)
输入与输出之间
功率输入与输出之间
功率输入与其他输入之间(仅针对100～240V型号)
耐振动 10～55～10Hz、0.375mm单振幅(0.75mm双振幅)
耐冲击 耐久 300m/s2
故障 100m/s2
耐用性*5 机械 5,000,000次操作以上(约7,200次操作/小时)
电气 100,000次操作以上(约1,800次操作/小时)
故障率(P级)(参考值) DC5V、1mA
使用环境温度 -25～55°C (无结冰、结露)
使用环境湿度 35～85%
端子紧固扭矩 0.98N·m
质量*6 约210g 约270g 约130g
*1. 接点电阻采用压降法以1A电流、DC5V电压测得。
*2. 不包括回跳时间。
*3. 响应时间指主接点在输入OFF后开启需要的时间。包括回跳时间。
*4. 绝缘电阻是在检查绝缘强度之处以DC500V电压测得。
*5. 耐用性适用于15～35°C的环境温度和25～75%的环境湿度。
*6. 所示质量适用于AC/DC24V型。对于AC100～240V型，将增加约20g。
