Multiplexer-10 (多路转换器) 264 系列 — 数显/RS-232C 端口
特点
• 这是一种测量数据传送装置， 多路器MUX-10F 将送入的数显输出测量数据通过RS-232C 端口输出到外部装置，如PC。264-002
• 最多可以连接4 个带有数显输出功能的测量仪器。

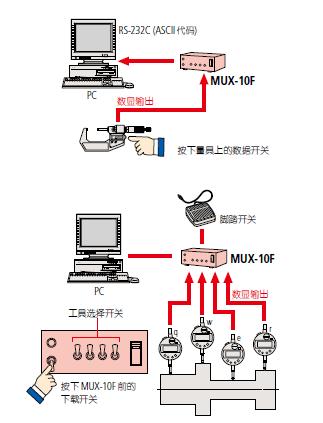

使用范例
使用在数显量具上的数据开关输入数据
• 如果数显量具带有数据开关，数据可以从量具传入到MUX-10，再转换到RS-232C并将其输出。使用下载开关进行数据输入
• 如果数显量具没有数据开关或者当您执行同步测量时，MUX-10 下载开关可以从工具选择开关中选定的量具中输入数据，然后转换到RS-232C 再进行输出。
• 如果工具选择开关中选定了多种测量量具，数据会按照1-4 通路的顺序输入。
• 可以选用脚踏开关(937179T) 进行快速数据输入。
货号
264-002*
* AC 电源电缆上的后缀指示: A 用于 UL/CSA, D 用于CEE, DC 用
于 CCC, E 用于BS, 无后缀用于JIS/100V
技术参数
数据输入端口: 三丰数显量具的4 路端口
数据输出: 通过 RS-232C 端口
数据输出格式: RS-232C (D-SUB 9 针在连接器内)
数据传输方式: 半双工传输
数据传输代码: ASCII/JIS
数据长度: 8 位
开始位: 1 位
停止位: 1 位
奇偶校验: 无
同步方式: 起- 止系统
数据输出速度: 300bps, 600bps, 1200bps, 2400bps,
9600bps, 19200bps
电源: 通过AC 适配器
尺寸(W x D x H): 91.4 x 92.5 x 50.4mm
选件
937179T: 脚踏开关
使用外部命令进行数据输入
• 您可以通过在PC 上输入一个命令，从与
MUX-10F (ch 1- 4) 连接的指定量具上输入
数据。
命令 (ASCII) 转换通路
1 (ASCII 代码31) CR 1
2 (ASCII 代码32) CR 2
3 (ASCII 代码33) CR 3
4 (ASCII 代码34) CR 4
A (ASCII 代码41) CR 1, 2, 3, 4
B (ASCII 代码42) CR 1, 2, 4
C (ASCII 代码43) CR 1, 3, 4
D (ASCII 代码44) CR 2, 3, 4
E (ASCII 代码45) CR 1, 2, 3
F (ASCII 代码46) CR 1, 2
G (ASCII 代码47) CR 1, 3
H (ASCII 代码48) CR 1, 4
I (ASCII 代码49) CR 2, 3
J (ASCII 代码50) CR 2, 4
K (ASCII 代码51) CR 3, 4
