意大利卡乐（CAREL）调度程序设定点
注意：这个画面仅当“变量设定点”已经被启用时才能看
到（参考启用调度程序画面）。
设置一天内（224小时）不同位置的设定点：
参数
开设定点
小时%rH
Z1 00:00 0.0 to
Z2 00:00 0.0 to
Z3 00:00 0.0 to
Z4 00:00 0.0 to
参数Z1～Z4能被用于设置一天内不同时点（参数Z1，Z2，Z3，Z4
）的四个不同的温度设定点。

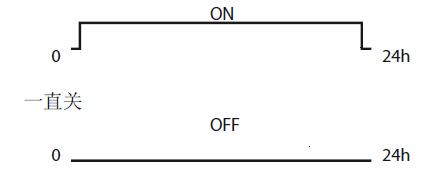

在“关闭”时间段，加湿器不是真正的关机，而是雾化水的生
产暂时被停止了，甚至是在手动设定时；
• “每日”时间段优先于“变量设定点”时间段。例如，设定P4
每周一（加湿器关闭），参数Z1，Z2，Z3，Z4（不同设定点
值）将不会被遵循，因为在那天，加湿器没有被安排运行
在主画面中按下：
• PRG键，进入主菜单；
• DOWN键，转到安装商菜单；
• ENTER键，转到密码；
• UP/DOWN键，输入密码“77“；
• ENTER键，进入所选的菜单；
• UP/DOWN键，在副菜单中移动；
• ENTER键，选择参数，并在参数之间移动；
• UP/DOWN键，修改参数；
• ENTER键，确认所选的参数，并转到下一个参数；
• ESC键，返回到前一个菜单。
安装商菜单画面：
1. Type of control(控制类型)
2. Probe configuration(传感器设置)
3. Operating options(运行选项)
4. Special functions(特殊功能)
5. Supervisor(监视器)
6. External alarms(外部报警)
7. PLAN configuration(设置)
要在画面内部导航：
• UP 或 DOWN 键，变更值（在可选项/范围之内）；
• ENTER 键，确认并移动光标到下一个值；
• ESC 键，返回到安装商菜单。
运行选项
运行选项 (1/2)
参数描述范围默认单位
Remote p. sensor (远程压
力传感器)
管路末端的压
力，以平衡压缩
空气系统
YES/NO NO
max. air pressure(最大空
气压力)
0 ~ 4 2.1 bar
min. air pressure(最小空
气压力)
0 ~ 4 1.2 bar
max air press. offset(最大
空气压力偏移量)
0 ~ 9.9 0
min air press. offset(最小
空气压力偏移量)
0 ~ 9.9 0
运行选项 (2/2)
参数描述范围默认单位
valve at end of line(管路
末端的阀)
使用自动排空和
定期清洗水路
YES/NO YES
logic alarm relay(报警继
电器逻辑)
报警继电器状态
设定
NO/NC NO
proportional signal set
point(比例信号设定点)
3 ~ 60 10 %
7.4 特
控制类型
设置：工作类型（开/关式或脉冲调制），信号类型或传感器，主
传感器，限制传感器，测量单位和停止掉线从控机。
参数选项/范围描述
Type of
operation (工作
类型)
开/关式
调节式
Type of signal or
probe(信号或传
感器类型)
外部触点
外部比例信号
外部比例信号和限制传感器
湿度传感器
湿度传感器和限制传感器
温度传感器
温度传感器和限制传感器
Main probe(主传
感器) 在下列信号中选择：NTC; 0-1 V; 2-10 V; 0-10 V (默
Limit probe(限制认); 0-20 mA; 4-20 mA; 0-135 ohm; 135-1k ohm
传感器)
Unit of measure(
测量单位)
°C - bar (默认)
°F - psi
Stop slave offline
(停止掉线的从
控机)
YES
默认
如果pLAN 网络掉线了，从控机停止
NO 如果pLAN 网络掉线了，从控机继续工作
特殊功能
特殊功能：自动清洁 (1/3)
喷嘴自清洁循环，以减少维护保养机器的频率。
参数范围默认单位
Enabled(启用) YES/NO YES
Period(周期) 0 ~ 999 30 min
Duration(持续时间) 60 ~
999
160 s
特殊功能：自动清洗 (2/3)
自动定期清洗水管路，以提高装置的卫生标准。
参数范围默认单位
washing(清洗) 自动/手动手动
start washing(开始清洗) NO/YES NO
washing period(清洗周期) 1 ~ 99 6 h
washing duration(清洗持续时间) 0 ~ 15 10 min
enable filling(启用进水) NO/YES NO
filling duration(进水持续时间) 1 ~ 1000 5 s
