368 系列 — 三点/ 二点式孔径千分尺
Holtest (孔径千分尺通用型定心Holtest 可进行精确、高效的内径测量。3 个测砧以120º 间隔均匀分布，紧贴孔内壁以确定内孔轴线的确切位置，实现精确的内径测量。)368 系列 — 三点/ 二点式孔径千分尺
特点
• 汰涂层测针测量表面
(测量范围大于6 mm 型号)。
• 可贴近盲孔底端进行测量。
延长杆 (选件) 可用于测量深孔，此功能适
于 6mm 以上型。
• 棘轮锁定装置可保持恒定测力。
• 校正环规 (选件) 可用于原点设置。

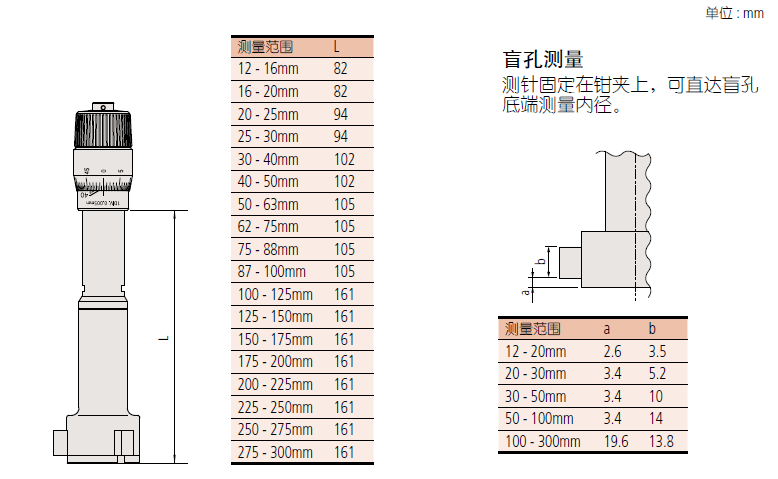

单位: mm
盲孔测量
测针固定在钳夹上，可直达盲孔
底端测量内径。
测量范围L
2 - 2.5mm 12
2.5 - 3mm 12
3 - 4mm 22
4 - 5mm 22
5 - 6mm 22
6 - 8mm 59
8 - 10mm 59
10 - 12mm 59
12 - 16mm 82
16 - 20mm 82
20 - 25mm 94
25 - 30mm 94
30 - 40mm 102
测量范围L
40 - 50mm 102
50 - 63mm 105
62 - 75mm 105
75 - 88mm 105
87 - 100mm 105
100 - 125mm 161
125 - 150mm 161
150 - 175mm 161
175 - 200mm 161
200 - 225mm 161
225 - 250mm 161
250 - 275mm 161
275 - 300mm 161
技术参数
精度: 参见性能参数
分度值: 0.001mm, 0.005mm (测量范围大于12mm型号
测量范围测量方法
2 - 3mm 二点式
3 - 6mm 二点式
6 - 12mm 三点式
大于12mm 三点式
性能参数
公制型
测量范围货号精度* 延长杆 (选件)
2 - 2.5mm 368-001 ±2μm ( 小于 2μm) —
2.5 - 3mm 368-002 ±2μm ( 小于 2μm) —
3 - 4mm 368-003 ±2μm ( 小于 2μm) —
4 - 5mm 368-004 ±2μm ( 小于 2μm) —
5 - 6mm 368-005 ±2μm ( 小于 2μm) —
6 - 8mm 368-161 ±2μm ( 小于 2μm) 100mm (952322)
8 - 10mm 368-162 ±2μm ( 小于 2μm) 100mm (952322)
10 - 12mm 368-163 ±2μm ( 小于 2μm) 100mm (952322)
12 - 16mm 368-164 ±2μm ( 小于 2μm) 150mm (952621)
16 - 20mm 368-165 ±2μm ( 小于 2μm) 150mm (952621)
20 - 25mm 368-166 ±3μm ( 小于 3μm) 150mm (952622)
25 - 30mm 368-167 ±3μm ( 小于 3μm) 150mm (952622)
30 - 40mm 368-168 ±3μm ( 小于 3μm) 150mm (952622)
40 - 50mm 368-169 ±3μm ( 小于 3μm) 150mm (952622)
50 - 63mm 368-170 ±3μm ( 小于 3μm) 150mm (952623)
62 - 75mm 368-171 ±3μm ( 小于 3μm) 150mm (952623)
75 - 88mm 368-172 ±3μm ( 小于 3μm) 150mm (952623)
87 - 100mm 368-173 ±3μm ( 小于 3μm) 150mm (952623)
100 - 125mm 368-174 ±5μm ( 小于 5μm) 150mm (952623)
125 - 150mm 368-175 ±5μm ( 小于 5μm) 150mm (952623)
150 - 175mm 368-176 ±5μm ( 小于 5μm) 150mm (952623)
175 - 200mm 368-177 ±5μm ( 小于 5μm) 150mm (952623)
200 - 225mm 368-178 ±5μm ( 小于 5μm) 150mm (952623)
225 - 250mm 368-179 ±5μm ( 小于 5μm) 150mm (952623)
250 - 275mm 368-180 ±5μm ( 小于 5μm) 150mm (952623)
275 - 300mm 368-181 ±5μm ( 小于 5μm) 150mm (952623)
全套套装
包括全套量具 (微分头装置和各种尺寸的测头)。
测量范围货号单体测量范围校正环规备注
2 - 3mm 368-906 2-2.5, 2.5-3mm ø2.5mm —
3 - 6mm 368-907 3-4, 4-5, 5-6mm ø4mm, ø5mm —
6 - 12mm 368-911 6-8, 8-10, 10-12mm ø8mm, ø10mm 带有延长杆
12 - 20mm 368-912 12-16, 16-20mm ø16mm 带有延长杆
20 - 50mm 368-913 20-25, 25-30, 30-40, 40-50mm ø25mm, ø40mm 带有延长杆
50 - 100mm 368-914 50-63, 62-75, 75-88, 87-100mm ø62mm, ø87mm 带有延长杆
100 - 200mm 368-915 100-125, 125-150, 150-175, 175-200mm ø125mm, ø175mm 带有延长杆
