内径表 526 系列 — 用于极小孔
这些内径表适于测量小孔直径。指示表可显示半球型测头径向位移到测量杆轴向位移的转换。
特点
• 台架选件 (215-120-10) 可有效地测量多个小孔。

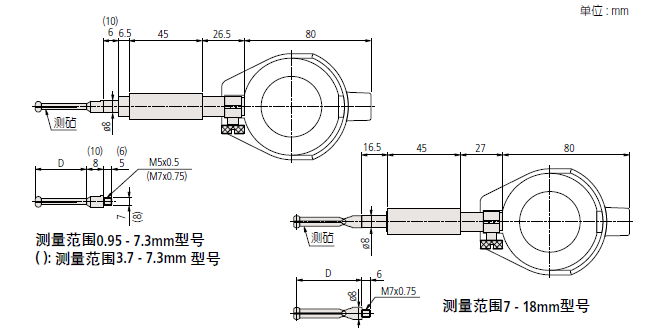

测量范围货号
测量装置
测量深度 (D)
内径表指示表
0.95 - 1.55mm 526-172* 526-170
2109SB-10
11.5mm
1.5 - 4mm 526-162* 526-160 17.5, 22.5mm
3.7 - 7.3mm 526-152* 526-150 32mm
7 - 10mm 526-124 526-101 56mm
10 - 18mm 526-125 526-102 62mm
0.95 - 1.55mm 526-173* 526-170
2046SB
11.5mm
1.5 - 4mm 526-163* 526-160 17.5, 22.5mm
3.7 - 7.3mm 526-153* 526-150 32mm
7 - 10mm 526-126 526-101 56mm
10 - 18mm 526-127 526-102 62mm
技术参数
精度: 4μm
6μm (测量范围10-18mm 型号)
重复精度: 2μm
分度值: 0.01mm, 0.001mm
