偏置中心线卡尺536, 573 系列 — ABSOLUTE 数显型和游标型
特点
• 专门设计用于同一平面和偏置平面上的中心到中心距离的测量。
• 也可测量边缘到中心的距离。测量孔径应在 1.5mm - 10mm 。
• 带有SPC 数据输出(573 系列)。
技术参数
精度: 参见性能参数 (数显型号不包括量化偏差)
分辨率*: 0.01mm
分度值**: 0.05mm
显示*: 液晶显示
刻度类型*: ABSOLUTE 静电电容型线性编码器
最大响应速度*: 无极限
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为3 年
(测量范围大于310mm 型号为1 年)
尘／水防护等级*: 达到IP67 防护标准
* 数显型 ** 普通型
数显型号功能
原点设置、 调零、自动电源开／关、 数据输出
警告: 低电压、计算错误
数显型号选件
05CZA624: 带有数据开关的 SPC 电缆 (1m)
05CZA625: 带有数据开关的 SPC 电缆 (2m)
性能参数
公制型
测量范围货号精度
10 - 160mm 573-605 ±0.03mm
10 - 160mm 573-615* ±0.03mm
10 - 210mm 573-606 ±0.03mm
10 - 210mm 573-616* ±0.03mm
10 - 310mm 573-608 ±0.04mm
10 - 310mm 573-618* ±0.04mm
* 不带锁紧螺钉

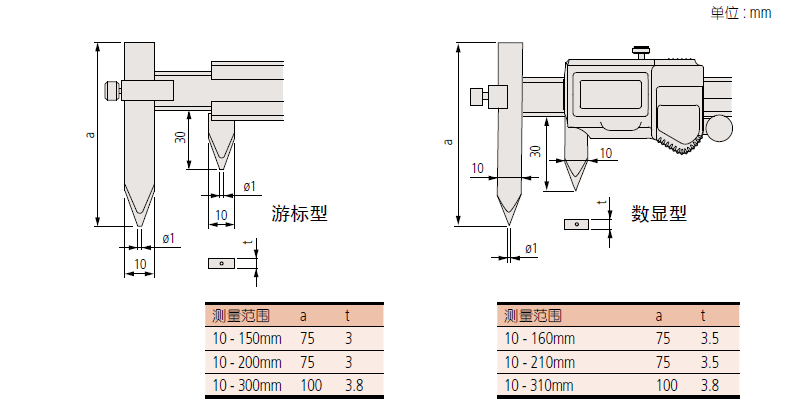

a
10
游标型数显型
(参见VIII 页)
0047021102
特点
• 专门设计用于同一平面和偏置平面上的
中心到中心距离的测量。
• 也可测量边缘到中心的距离。
偏置中心线卡尺
536, 573 系列 — ABSOLUTE 数显型和游标型
• 测量孔径应在 1.5mm - 10mm 。
• 带有SPC 数据输出(573 系列)。
技术参数
精度: 参见性能参数 (数显型号不包括量化偏差)
分辨率*: 0.01mm
分度值**: 0.05mm
显示*: 液晶显示
刻度类型*: ABSOLUTE 静电电容型线性编码器
最大响应速度*: 无极限
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为3 年
(测量范围大于310mm 型号为1 年)
尘／水防护等级*: 达到IP67 防护标准
* 数显型 ** 普通型
数显型号功能
原点设置、 调零、自动电源开／关、 数据输出
警告: 低电压、计算错误
数显型号选件
05CZA624: 带有数据开关的 SPC 电缆 (1m)
05CZA625: 带有数据开关的 SPC 电缆 (2m) 性能参数
公制型
测量范围货号精度
10 - 160mm 573-605 ±0.03mm
10 - 160mm 573-615* ±0.03mm
10 - 210mm 573-606 ±0.03mm
10 - 210mm 573-616* ±0.03mm
10 - 310mm 573-608 ±0.04mm
10 - 310mm 573-618* ±0.04mm
* 不带锁紧螺钉
