卡乐在风道内或AHU中安装所需的操作、材料、工具和数据
规划安装
应当按照如下所述执行安装作业（预估时间为近似值）：
章节安装预估时间说明
3 组装风架（如果没有
组装）
6 小时 (3
+ 3)
组装3小时；用液态特氟龙
固定3小时
5 箱体的管道安装
6 箱体的放置1 小时如果是安装在风道内，安
装作业可以在特氟龙干燥
所需的3小时内进行
7 箱体的电气安装
9 控制器的配置--- 如果已经知道输入和修改
参数的步骤，跳至第8章节
10 装置的测试和试运行1 小时
8 将风架安装在风道/空
气处理机组内
--- 视风道/空气处理机组的截
面而定
由系统设计师提供的所需数据
喷雾架的配置
数据值说明
风架的额定流量
(kg/h)
最大工作压力 (bar)
最小工作压力 (bar)
雾化回路个数： 第1个回路：歧管
个数
第1个回路：喷嘴
个数
第2个回路：歧管
个数
第2个回路：喷嘴
个数
第3个回路：歧嘴
个数
第3个回路：喷嘴
个数
第4个回路：歧嘴
个数
第4个回路：喷嘴
个数
材料和工具
材料
• 液态特氟龙，使用软化水时连接高压水接头（最大
10MPa、100bar、1450 PSI）。注意：去除矿物质的水的限值
在技术规格部分有所说明。
• 最少2个支架（或角型材或类似零部件），用于将雾化架安装到
风道/空气处理机组内。
系统设计师提供的附加数据
安装商必须从设计师那里获得以下附加数据，以完善先前的数
据：
1. 喷雾架在风道/空气处理机组加湿截面内的位置；
2. 电磁阀/直通接头的位置；
3. 喷雾架内每个雾化回路中所有歧管的位置；
4. 每个歧管与自身轴形成的角度；
5. 每个歧管上喷嘴和插塞的位置。
如果获得了这些附加数据，将它们添加到下述位置表中。

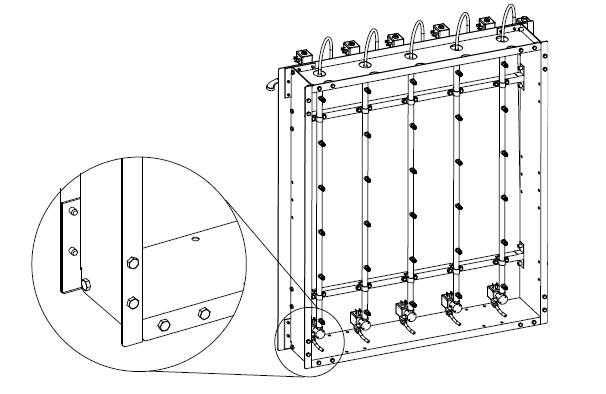

图标：
1. 钢质角连接型材
工具
• 压缩气枪；
• 成套扳手；
• 成套一字和十字螺丝刀；
• 橡皮锤；
• 老虎钳（推荐）；
• 机械、管道安装和电气工具。
2.3 所需数据：喷雾架的配置
重要提示：
• 表2.b描述了正确组装风架所需的数据；
• 各行的意思在以下章节有说解释。
有关填写此表的信息：
• 此表格代表装有18个歧管x18个喷嘴的机架(1974 x 2642 mm) ；
• 每行代表一个垂直歧管；
• 每个“喷嘴/插塞”方格代表一个喷嘴或一个插塞；
• 在各行各列中输入与相关机架对应的数据；
• A C：包含垂直歧管在内的雾化回路。如1、2、3或4所示。注
意：1＝不带电磁阀；2、3、4＝带电磁阀；
• – ：表示歧管角度 (-30°, -15°, 0°, +15°, +30°)
• 喷嘴/插塞：白色“N”代表喷嘴，“P”代表插塞。
1 水回路C1中的常闭型电磁阀， (1A 1B...)接至标有NC1的
humiFog连接端
2 水回路C2中的常闭型电磁阀，(2A 2B...)接至标有NC2的
humiFog连接端
3 水回路C3中的常闭型电磁阀， (3A 3B...)接至标有NC3的
humiFog连接端
4 水回路C4中的常闭型电磁阀， (4A 4B...)接至标有NC4的
humiFog连接端
5 水回路C5中的常闭型电磁阀， (5A 5B...)接至标有NC5的
humiFog连接端
6 水回路C6中的常闭型电磁阀， (6A 6B...)接至标有NC6的
humiFog连接端
7 水回路C1中的常开型电磁阀， (1A 1B...)接至标有NO1的
humiFog连接端
8 水回路C2中的常开型电磁阀，(2A 2B...)接至标有NO2的
humiFog连接端
9 水回路C3中的常开型电磁阀， (3A 3B...)接至标有NO3的
humiFog连接端
10 水回路C4中的常开型电磁阀， (4A 4B...)接至标有NO4的
humiFog连接端
11 水回路C5中的常开型电磁阀， (5A 5B...)接至标有NO5的
humiFog连接端
12 水回路C6中的常开型电磁阀， (6A 6B...)接至标有NO6的
humiFog连接端
13 喷嘴
14 插塞
15 进水电磁阀
16 排水电磁阀
