方位角度传感器
方位角又称地平经度，是在平面上量度物体之间的角度差的方法之一。传感器测量方位角是从某点的指北方向线起，依顺时针方向到目标方向线之间的水平夹角，是一种两面角，即午圈所在的平面与通过天体所在的地平经圈平面的夹角，以午圈所在的平面为起始面，按顺时针方向度量。方位的度量亦可在地平圈上进行，以南点为起算点，由南点开始按顺时针方向计量。方位的大小变化范围为0°～360°，南点为0°，西点为90°，北点为180°，东点为270°。上述这种方位度量是在天文学中所用的方法。
方位角传感器在跟随着军事技术的发展，有着高科技作战的性能。传感器测试系统的信息化是实现中国军队装备现代化建设主要途径，当务之急应该用高新技术提升老装备的性能。这既是提升现有武器装备的一个重要环节，又是最大限度地发挥现有装备整体作战效能的一个重要因素。我国现役的炮塔方位角系统中．老型号较多，大部分没有配备自动检测和录取设备。炮塔方位角系统的各种参数的计算、数据的处理和上报大多数由人工进行，难以胜任复杂环境下快速、准确采集。为适应现代化炮塔方位角系统的要求，必须具有一套自动采集和分析能力的完整测试系统。
工作原理
使用角度传感器来控制你的轮子可以间接的发现障碍物。原理非常简单：如果马达运转，而齿轮不转，说明你的机器已经被障碍物给挡住了。此技术使用起来非常简单，而且非常有效；唯一要求就是运动的轮子不能在地板上打滑（或者说打滑次数太多），否则你将无法检测到障碍物。如果是一个空转的齿轮连接到马达上就可以避免这个问题，这个轮子不是由马达驱动而是通过装置的运动带动它:在驱动轮旋转的过程中，如果惰轮停止了，说明你碰到障碍物了。
在许多情况下角度传感器是非常有用的：控制手臂，头部和其它可移动部位的位置。值的注意的是，当运行速度太慢或太快时，RCX在精确的检测和计数方面会受到影响。事实上，问题并不是出在RCX身上，而是它的操作系统，如果速度超出了其指定范围，RCX就会丢失一些数据。Steve Baker用实验证明过，转速在每分钟50到300转之间是一个比较合适的范围，在此之内不会有数据丢失的问题。然而，在低于12rpm或超过1400rpm的范围内，就会有部分数据出现丢失的问题。而在12rpm至50rpm或者300rpm至1400rpm的范围内时，RCX也偶会出现数据丢失的问题。
应用特点
大家熟知的火炮是利用火药燃气压力等能源抛射弹丸，口径等于和大于20毫米的身管射击武器。火炮通常由炮身和炮架两大部分组成。早在1332年，中国的元朝就在部队中装备了最早的金属身管火炮：青铜火铳。火炮通常由炮身和炮架两大部分组成。火炮射击时对炮床倾角的要求很高，利用角度传感器设计的数字式象限仪，可明显提高校正炮床的速度，降低操作难度。
角度传感器是作为炮弹发射的准确性，稳定性提供最大的帮助。大家都知道火炮身管用来赋予弹丸初速和飞行方向，炮尾用来装填炮弹，炮闩用以关闭炮膛，击发炮弹。如今炮架由反后坐装置、方向机、高低机、瞄准装置、大架和运动体，角度传感器等组成，而反后坐装置用以保证火炮发射炮弹后的复位，方向机和高低机用来保证火炮发射炮弹后复位，方向机和高低机用来操纵炮身变换方向和高低，瞄准装置由角度传感器，瞄准具和瞄准镜组成，用以装定火炮射击数据，实施瞄准射击，大架和运动体用于射击时支撑火炮，行军时作为炮车。
应用场合
系列倾角，角度传感器，距离传感器，加速度传感器，以及测量方位用的数字罗盘，电子罗盘和陀螺仪已经广泛的应用应用于石油，煤炭，钢铁，船舶，隧道，医疗设备，大坝，机械，物探仪器，地质，岩土，石油，矿山，管道，测斜导管，铁路、港口、水利、高层建筑，墙洞，矿井、隧道、船坞、抗滑桩和板桩，煤矿，动态冲击实验，地质，卫星GPS系统，风水，越野车，航海，实验仪器,数字水平仪，医疗，机械调平，角度测量和监视，汽车，起重机械运动检测,康复系统,生物工程系统,虚拟现实、现实放大,体育,惯性导航系统，人体姿态测量工业机械，摩托车陀螺仪，光纤，制导，平衡，导向，方向测量，动态跟踪，捷联，惯性，导航，方位角，角速度，速率，机械，爆转，测量等行业。
典型应用场合：
- 地理: 山体滑坡，雪崩.
- 民用: 大坝，建筑，桥梁，玩具，报警，运输
- 工业：吊车，吊架，收割机，起重机，称重系统的倾斜补偿，沥青机．铺路机等。
- 火车：高速列车转向架和客车车厢的倾斜测量
- 海事：纵倾和横滚控制，油轮控制，天线位置控制。
- 钻井：精确钻井倾斜控制。
- 机械：倾斜控制，大型机械对准控制，弯曲控制，起重机
- 军用：火炮和雷达调整，初始位置控制，导航系统，军用着陆平台控制。
倾角传感器
倾角传感器又称作倾斜仪、测斜仪、水平仪、倾角计，经常用于系统的水平角度变化测量，水平仪从过去简单的水泡水平仪到的电子水平仪是自动化和电子测量技术发展的结果。作为一种检测工具,它已成为桥梁架设、铁路铺设、土木工程、石油钻井、航空航海、工业自动化、智能平台、机械加工等领域不可缺少的重要测量工具。电子水平仪是一种非常精确的测量小角度的检测工具，用它可测量被测平面相对于水平位置的倾斜度、两部件相互平行度和垂直度。
工作原理

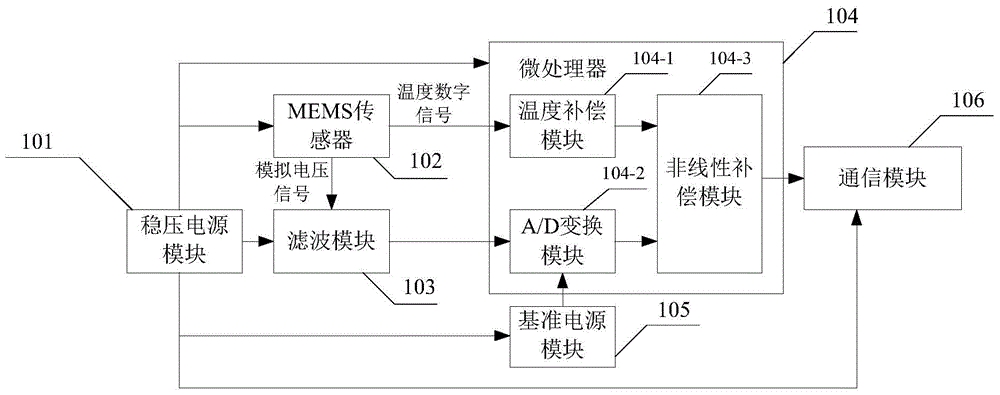

理论基础是牛顿第二定律：根据基本的物理原理，在一个系统内部，速度是无法测量的，但却可以测量其加速度。如果初速度已知，就可以通过积分算出线速度，进而可以计算出直线位移，所以它其实是运用惯性原理的一种加速度传感器。当倾角传感器静止时也就是侧面和垂直方向没有加速度作用，那么作用在它上面的只有重力加速度。重力垂直轴与加速度传感器灵敏轴之间的夹角就是倾斜角了。一般意义上的倾角传感器是静态测量或者准静态测量，一旦有外界加速度，那么加速度芯片测出来的加速度就包含外界加速度，故而计算出来的角度就不准确了，因此，常用的做法是增加mems陀螺芯片，并采用优先的卡尔曼滤波算法。加速度3个轴，陀螺仪3个轴，所有这里产品也叫6轴或VG（vertical gyro）。
应用特点
高精度单轴倾斜角度传感器以基于电容式3D-MEMS技术的单轴倾斜角度传感器，在全温区都能表现出它的可靠性，超凡的稳定性及史无前例的高精度。倾斜角度传感器系列倾斜角度传感器根据汽车行业的可靠性、稳定性要求所设计、生产和测试的。系列倾斜角度传感器具有显著的负载能力和非常好的冲击耐久性，而不需要附加的其他器件。倾角传感器是模拟加速度传感器产品中的一员，与加速度传感器完全兼容。
倾角传感器可以调节输出频率，内置零位调整，可以根据要求定制零位调整按钮，从而实一定的角度置零的功能。这对于要测量相对倾角的场合非常有用，使用完毕后可以重新回归零位。倾角传感器在这种场合使用，只要将传感器固定在一定的平面，测量前使用零位按钮实现清零功能，传感器在此之后读出来的数据就是相对于该平面的相对倾角。
应用案例
应用于农用翻斗车
由于翻斗车通常会在有一定坡度的环境中工作，所以大量的翻斗车生产厂家都在车上装有一个双轴的倾角传感器，并设计有专门的显示仪表显示传感器测量出来的角度，为驾驶员安全驾驶提供可靠的参考数据。不仅如此，当翻斗车在相对水平的公路上行驶时，倾角传感器也能测量到当前行驶时的倾斜角度，为车体结构的微量改变提供准确的参考数据。
2.应用于塔式起重机
在塔式起重机防倾翻监控仪中，其中主要的一部分是倾角传感器。倾角传感器的作用在于实时测量塔身倾斜的角度。由于塔身顶端的倾角变化很小，倾角传感器采样频率要在0.5-10Hz范围内，测量精度高于0.05度。同时要过滤掉塔顶震动引起的噪声、保证通信可靠、判断准确。
3.应用于板式传送机
在板式传送机安装过程中，可以将倾角传感器安装于传送机的顶部，可以直接测量出传送机的当前倾斜角度大大简化了安装过程，在使用过程中，可以利用软件还设置报警角度，省时省心。由此可以看出，借助倾角传感器代替以前凭经验安装，大大提高了板式传送机的安装速度和工作效率。
4.应用于数控机床
在数控机床零件加工的过程中，怎么保证加工的几何精度呢。这就取决于数控机床的几何精度的，数控机床的几何精度综合反映机床的关键零部件组装后的几何形状误差,而倾角传感器是控制数控机床几何精度的最佳选择。
数控机床的几何精度检查包括：工作台面的平面度、各坐标方向移动的相互垂直度、X坐标方向移动时工作台面的平行度、Y坐标方向移动时工作服台面的平行度等方面，通常在这些的检查项目中使用水准仪，但随着科技的发展，传感器技术的提高，在数控机床的几何精度检查中逐渐开始使用倾角传感器来对平面度和垂直度的检查，倾角传感器不仅能够得知平面是否水平或垂直，还能定量的知道水平或垂直到什么程度，更好的为机床的几何精度进行检查。
