断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

      断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。已获得了广泛的应用。

      电的产生、输送、使用中，配电是一个极其重要的环节。配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器。

      作为一个合格电工这也是必备了解和知道的基本知识。断路器型号种类繁多，以施耐德有EA9R、正泰NXB-63、德力西DZ47-63系列等；断路器也称为低压自动开关或空气开关，俗称塑壳开关。

      断路器在电路中它既可以带负荷通断电路，又能够在线路出现短路故障时，其电磁脱扣器动作使开关跳闸；出现过负荷时，其串联在一次线路的热元件使双金属片弯曲，热脱扣器使开关跳闸。

      断路器的1P、2P、3P、4P的区别就是它们的保护极不同而已，其中，P代表它保护极；1P代表它具有一个保护极，2P代表它具有两个保护极，3P代表它具有三个保护极，4P代表它具有四个保护极。

     不同极数的断路器都是由结构一样的单极断路器叠加起来组成的。而单极断路器内部结构见下图所示

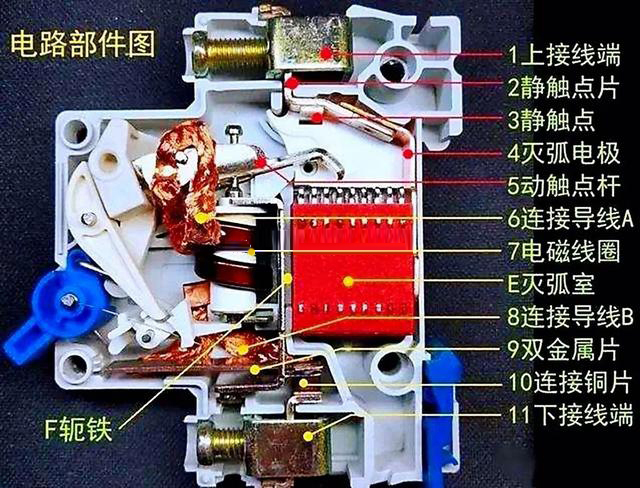

      其内部结构安装有1上接线端子；2静触点片；3静触点；4灭弧罩；5动触点杆；6连接导线A；7电磁线圈；8连接导线B；9双金属片；10连接铜片；11下接线端子。

断路器的保护作用

      断路器每一相主触头的负荷侧都连接有电磁脱扣器和热脱扣器，当电路中电流突然增大,例如短路电流,电磁脱扣器中的线圈由于电流突然增大,线圈的磁场也增大,增大的磁场通过铁芯吸合衔铁,衔铁动作,带动杠杆向上动作,使锁扣打开,主触头在弹簧的作用下分断电路。小型断路器的电磁脱扣电流(也就是短路保护电流)一般是按断 路器额定电流的3~5倍定制的,

      当电路出现过负荷时(也就是过流保护), 串联电路中的发热元件产生温升,使双金属片发生弯曲,带动杠杆向上动作,使锁扣打开, 主触头在弹簧的作用下分断电路。小型断路器的过流保护一般是出厂时已经整定好的,不需要自己整定,但使用时有些断路器的额定电流 不一定是过流保护电流。这种情况使用在三相黑壳断路器一定要加以注意。

      另外必须值得注意的是断路器分为D型断路器和C型断路器，虽然它们后缀数值是代表额定电流，例如D32会C32一样额定电流都是32A，但它们两者之间存在很大区别的。

      D型断路器一般是用于控制电机,而C型一般是用于控制照明电路中的相关连接和配电。

      它们两者之间的分段能力不同:D型断路器的分段能力会更高一些,一般都可以超过七倍以上,但是不会超过十倍,而C断路器的分段能力一般是在五倍到七倍之间。它们两者之间的脱扣电流范围为C型5~10倍，D型脱扣电流范围为10~50倍。

      当电路中的负荷很高的时候,D型断路器可以为电路提供有效的过载保护。而一般没有感性负载的控制回路及家庭照明负载选择C型断路器即可。

      它们的额定电流根据自身不同结构单极可以做到1A、3A、6A而双极以上的断路器一般从10A、16A、20A、25A、32A、40A、50A、63A，额定电压为230/400V，额定短路电流能力IC6000A。而D型断路器的两极、三极、四极断路器的额定电流可以为80A/100A/125A这是C型断路器没有的。

      大电流断路器一般用于厂房或独立机器设备，易潮湿、易触碰地方建议单独配置带漏电保护的分开关。小型断路器适用于控制回路的安装或家庭照明、插座、挂机空调、柜机空调，而厨房和卫生间建议选择带漏电保护的断路器。
