漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。
单相漏电维护器不可以接在三相四线制电路中使用。术有专攻，单相漏电开关在漏电维护器内部装置的零序电流互感器检测的是一根相线（前方）和一根零线的剩余电流的矢量合，一旦漏电电流超过30mA，通过终端执行脱扣器，迫使内部的跳闸体系动作，达到维护作用。
单相漏电保护器的原理：漏电保护装置安装在电源线进户处，也就是电度表的附近，接在电度表的输出端即用户端侧。图中把所有的家用电器用一个电阻RL替代，用RN替代接触者的人体电阻。CT表示“电流互感器”，它是利用互感原理测量交流电流用的，所以叫“互感器”，实际上是一个变压器。它的原边线圈是进户的交流线，把两根线当作一根线并起来构成原边线圈。副边线圈则接到“舌簧继电器”SH的线圈上。所谓的“舌簧继电器”就是在舌簧管外面绕上线圈，当线圈里通电的时候，电流产生的磁场使得舌簧管里面的簧片电极吸合，来接通外电路。线圈断电后簧片释放，外电路断开。总而言之，这是一个小巧的继电器。开关DZ不是普通的开关，它是一个带有弹簧的开关，当人克服弹簧力把它合上以后，要用特殊的钩子扣住它才能够保证处于通的状态；否则一松手就又断了。舌簧继电器的簧片电极接在“脱扣线圈”TQ电路里。脱扣线圈是个电磁铁的线圈，通过电流就产生吸引力，这个吸引力足以使上面说的钩子解脱，使得DZ立刻断开。因为DZ就串在用户总电线的火线上，所以脱了扣就断了电，触电的人就得救了。

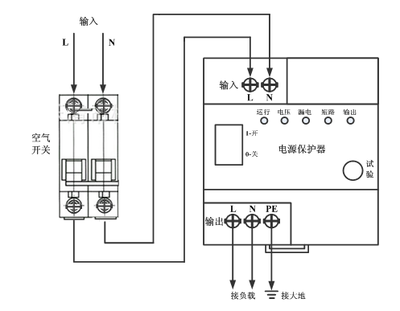

不相信看一看下图所示的接线图吧
单相漏电开关有操控相线和零线的，也有单独操控相线的。虽然说三相四线制供电中有零线，可以任意与三根相线组成220V电压，但它不能操控别的两根相线，对此个人觉得发问者不是画蛇添足，而是缺胳膊断腿。别的两根相线没有找到生命中的另一半，属于光棍一个。
三相四线制漏电开关。
值得注意的是：三相漏电开关分为3P和3P+N的，无非就是这种结构的漏电开关价格比单相漏电开关贵那么一点点，何必锱铢必较让其他的两根相线居无定所呢？
3P + N电源进线只需认清楚零线接N，其他的L1、L2、L3随便接入接线端子即可。
3P+ N漏电维护器的N线是直通的(不管是否分开都是处于通路状态),这种接线一定要前方接在左端,零线接在N线端,如果N线错接成前方就是维护跳闸了线路持续有电无法起到维护作用。
