步进电机驱动器是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速和定位的目的。广泛应用于雕刻机、水晶研磨机、中型数控机床、电脑绣花机、包装机械、喷泉、点胶机、切料送料系统等分辨率较高的大、中型数控设备上。
步进电机驱动器可分为两部分一部分是环形分配器，另一部分是功率放大。
环形分配器：要是接收3种信号分别为：脉冲信号，方向信号，脱机信号。然后再对脉冲信号进行分配，去控制功率放大器相应的晶体管导通，然后使步进电机的线圈得电。从这里我们可以看出，步进电机要运转那么必须要输入脉冲，如果没有脉冲，步进电机是不动的，所以我们需要一个驱动器来给步进电机的各项绕组依次通电。
方向信号：要控制AB通电的相序，A-B顺时针，B-A逆时针；
脱机信号：步进电机停止时，AB线圈有一相得电，得电的功能使转子锁住，使转子不能动，需要收去拨动转子的时候，需要给脱机信号，使AB相绕组完全断电，转子处于自由转动状态。
步进电机，步进驱动器和PLC之间的连接：
步进驱动器首先要外接直流电源24~28V，一端要连步进电机，另一端作输入信号也就是控制信号，步进电机接受外部信号的结构是采用光电隔离的，比如：PLC的脉冲信号送到驱动器内部，我们要使PLC产生脉冲只需要让Y0不断的接通与截止就可以产生。
步进驱动器有关细分的装置步进驱动器有关细分的设置。什么叫细分？
为了提高步进电动机控制的精度，现在的步进驱动器都有细分的功能，所谓细分，就是通过驱动器中电路的方法把步距角减小。比如把步进驱动器设置成5细分，假设原来步距角1.8°那么设成5细分后，步距角就是0.36°。也就是说原来一步可以走完的，设置成细分后需要走5步。
设置细分时要注意的事项：
1、一般的情况下，细分数不能设置的过大，因为在控制脉冲频率不变的情况下，细分越大，电机的转速越慢，而且电机的输出力矩减小。
2、驱动步进电机的脉冲频率不能太高，一般不超过2KHz,否则电机输出的力矩迅速减小。

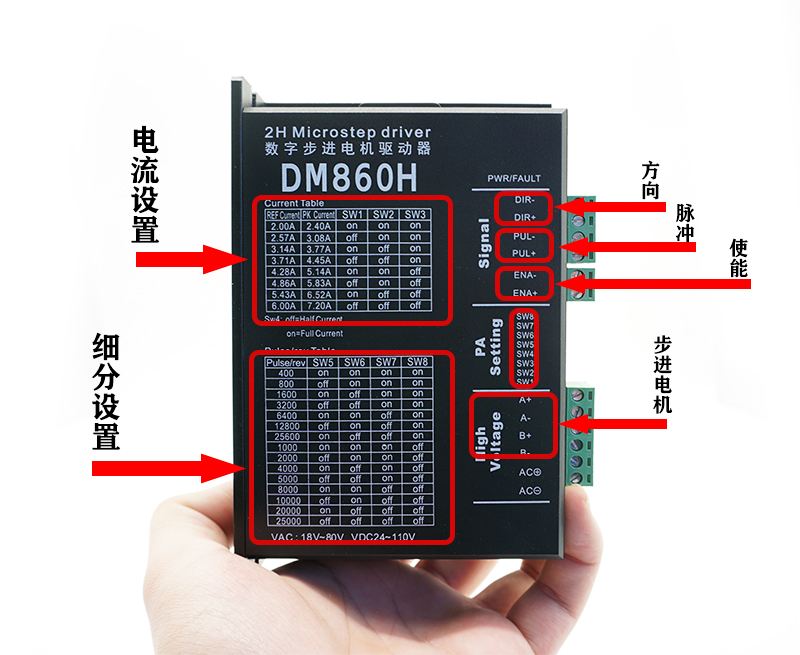

步进电机驱动器的细分表：
