如果无法在早期发现和定位局部放电，则可能会对用户造成危险和导致代价高昂的设备损坏。气隙放电和表面起痕放电是最有可能导致设备损坏或产生弧闪的局部放电类型。就像声学成像可通过声音检测压缩空气和气体泄漏一样，同样可以通过声学成像检测局部放电。

      局部放电发出的声音频率处于超声波频率范围内。高灵敏度声学成像仪（如 Fluke ii910 超声波局放成像仪）可以检测并精确定位局部放电。ii910 将声图覆盖在可见光图像之上，从而使查找局部放电的位置变得非常简单。

查找局部放电的位置

      一般而言，局部放电发生在存在高电压且各种类型的缺陷导致电应力绝缘区最终失效的地方。气隙放电是绝缘体中气隙被击穿的结果，而表面起痕放电则是由于绝缘体受到污染而导致的，并发生在绝缘体外部。这些放电可能发生在高电压设备（如输电系统或配电系统）或高电压电力机器（如发电机或电机）中。

      由于局部放电会随着时间的推移而损坏设备，通常很难确定损坏的严重程度。使用 Fluke ii910 超声波局放成像仪进行定期检查，可快速轻松地进行初始检测和监测。只需扫描设备，即可查找潜在问题。将重点放在系统的连接点上可能会有帮助，因为这些连接点是最常见的局部放电发生位置。

      使用 Fluke ii910 时，无需具备声学成像或局部放电检测方面的经验。

使用 Fluke ii910 进行局部放电检测

第 1 步：开机。按住电源按钮至少 2 秒钟，即可打开 Fluke ii910 超声波局放成像仪。

第 2 步：查看菜单。要查看工具菜单，请用手指点按显示屏。（在显示屏上点按菜单外的任意位置可隐藏菜单。）

第 3 步：捕获模式。点按“捕获模式”图标，然后进行选择。

选择图像模式、视频模式或 PDQ 模式。

第 4 步：创建文件夹。使用文件夹整理文件。捕获的新文件会保存至显示屏上所示文件夹名称对应的文件夹中。您可以选择按文件夹名称或时间戳查看文件。

点按显示屏底部的文件夹名称。（将弹出文件夹名称列表，其中包含“创建文件夹”选项。

使用键盘输入新文件名。

第 5 步：对准成像仪。理想距离为 1 至 8 米（3 至 26 英尺）。视线良好时，可以实现更长的距离 - 最远为 21 米（70 英尺）。

第 6 步：声波频段。使用默认频段作为起点。

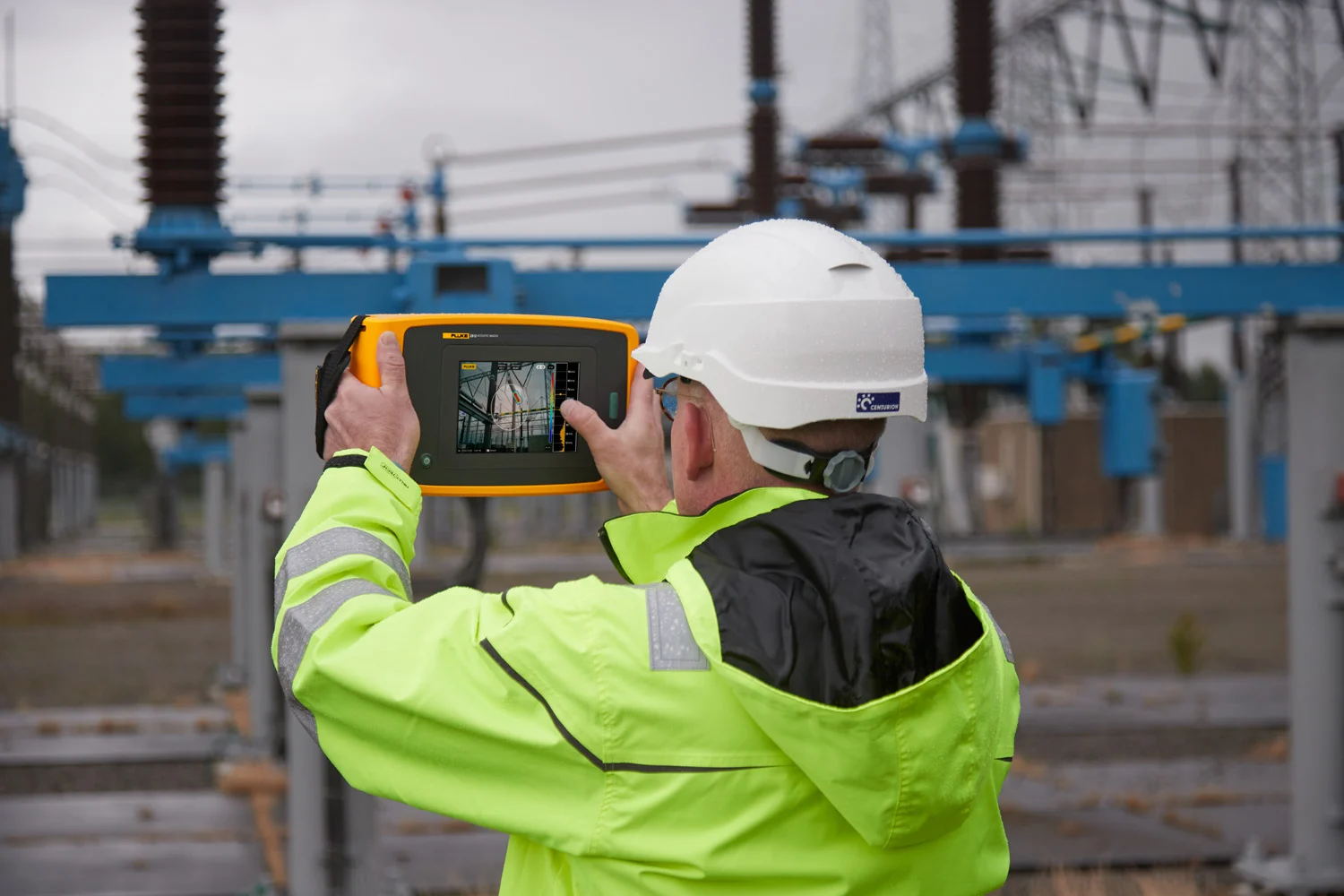

第 7 步：检测和捕获。无论采用何种图像捕获模式，过程都很简单。将声像仪对准目标区域。当目标区域清晰显示声点时，按“捕获”按钮。

图像模式。按“捕获”按钮可保存静态照片。保存图像后，屏幕上将显示一个小图像（缩略图）。

• 点按图像图标可向图像添加说明、照片说明或标记。（也可以事后完成。）

• （注意：图像模式可捕获具有重叠声像的场景静态照片，并将其保存为 .png 或 .jpg 格式。）

视频模式。按“捕获”按钮开始录制。

• 再次按“捕获”按钮可停止录制并保存视频。（也可以事后完成。）

• 点按“视频”图标，可向视频添加说明、视频说明或标记。

PDQ 模式。确保声音位于所示圆形区域内。

• 按“捕获”按钮开始录制。声像仪将自动捕获约 1.5 s 的数据。

第 8 步：文件传输。使用随附的 USB 线缆将 Fluke ii910 连接至 PC。（PC 的驱动器列表中会添加一个 U 盘。）

打开新添的 U 盘以查看已保存的图像或视频文件。

将所需的文件复制到 PC 的本地盘。

传输完成后，从 PC 上移除 U 盘。

第 9 步：关机。按一次电源按钮。在屏幕上，点按“确定”。

局部放电报告

      所有图像和视频均传输至 PC 后，Fluke ii910 超声波局放成像仪在线报告生成器可让您在几分钟内创建全面的报告。可以与负责的经理或其他维护技术人员分享这些报告。此外，在问题解决后，可参考这些报告来验证其效果。
