卡乐风道应用型分配系统的部件表
使用液态Teflon确保水压最大到100 bar，以密封水路连接；
• 等待3小时，使Teflon固定。
编
码
说明部件代码备注
60 喷雾架上侧边14C585A1** ** = 00 ~ 15取决于
长度
61 喷雾架下侧边14C470A1** ** = 00 ~ 15 取决于
长度
62 侧边条14C585A1** ** = 20 ~ 35 取决于
长度
63 竖式歧管支撑杆14C470A1** ** = 40 ~ 55 取决于
长度
64 横向歧管98C585P2** ** = 80 ~ 95 取决于
长度
65 竖式歧管98C585P2** ** = 60 ~ 75 取决于
长度
66 M/F G1/4” 弯头1309610AXX
67 G1/8” 软管14C531A097
69 24 V 50 Hz 常闭型不锈钢
电磁阀
1312079AXX
70 24 V 50 Hz 常开型不锈钢
电磁阀
1312115AXX
72 15个M3螺丝组件，用于
调节歧管的角
UAKVITIM30
73 M G1/8” 插塞1309633AXX
74 雾化喷嘴MTP1 2.8 kg/h，
标记为 “1”
UAKMTP1000
75 雾化喷嘴MTP2 4.0 kg/h，
标记为“2”
UAKMTP2000
76 8个支架组件UAKS000000
77 竖式歧管装配螺丝和垫
圈组件
UAKMOR0000
78 M 1/8” NPT插塞1309639AXX
79 雾化喷嘴MTP1 1.5 kg/h UAKMTP0000
喷雾架整体装配的垫圈
和M6螺栓组件
UAKVITIM60
“humiFog multizone 部件/spare parts” +03C222100 rel. 1.0 - 12.05.2009
重要：
• 使用液态Teflon确保水压最大到100 bar，以密封水路连接；
• 等待3小时，使Teflon固定。
5.1 漏水
• 用液态Teflon修补没有O型圈或橡胶垫圈的所有接口；
• 如果有必要，按照下面的说明更换部件。
清洁
1. 拆下需要清洁的部件；
2. 拆下所有不是不锈钢材质的部件（如喷嘴O型圈）；
3. 将不锈钢部件浸泡在水和醋的溶液中持续12个小时（使用4/5
的水和1/5的醋）；
4. 用水冲洗；
5. 对于特别牢固的水垢，使用纯醋，浸泡12个小时；
6. 按相反的顺序更换部件。
更换
1. 关闭humiFog;
2. 关闭外部供水阀；
3. 拆下电磁阀上的接头；
喷嘴和插塞
重要：记住喷嘴/插塞的位置
4. 更换时，请特别小心。
竖式歧管
重要：
• 请记住每个歧管的角；
• 确保常开型阀和直接连接保持原样；
5. 拆下软管；
6. 拆下常开型电磁阀上的线圈；
7. 拆下标记为“PH0”的螺丝；
8. 拆下标记为“D”的螺栓；
9. 拆下连接软管的适配器“E”；
10. 卸掉常开型电磁阀的螺丝。

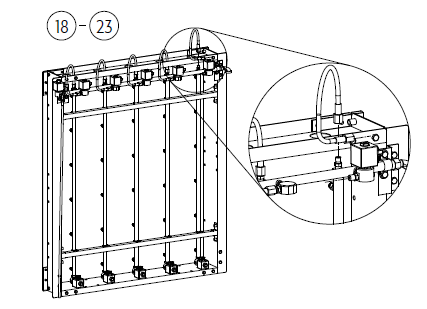

横向歧管
16. 电磁阀：拆下线圈；
17. 旋开“H”部件的螺丝；
18. 拆下标记为“D”的螺栓；
19. 松开常闭型电磁阀/带G18”螺纹接头的直接连接头；
20. 拆下用于连接排水常开型电磁阀的90度弯头；
21. 旋开M/F G1/4”弯头。
