欧姆龙放大器单元
①动作模式转换开关
AUTO ：以额定的约80 ～ 110% 的距离自动进行灵敏度调节
E2CY-C1R5A-1为额定的约60～110%的距离。
T ：在进行灵敏度调节时使用。
（输出晶体管为不动作）。
RUN ：在通常的动作时使用。
②分辨率转换开关
本分辨率转换开关可用于微小较差的识别用途。即当显示示教
NG显示时，可将分辨率转换开关转换到「FINE」应答速度虽
慢，但可提高检测精度。
③输出状态转换开关
可进行晶体管输出 （NPN集电极开路输出）的转换。
NO ：有检测体时、输出晶体管ON
NC ：无检测体时、输出晶体管ON
动作显示灯（橙色）
控制输出ON时，灯亮。
余度分级显示灯（绿色和橙色）
如下图所示、根据检测物体的距离灯亮。
请正确使用
详情请参见共通注意事项(→1337页)，有关订货时的须知请参见(→F-4页)。
本产品不可以作为人体保护检测使用。
请不要在超过额定的使用范围和环境下使用。
●设计时
外围金属的影响
对于外围金属物请是使用大于
下表尺寸的距离。
外围金属的影响 （单位：mm）
E2CY-V3A、可嵌入与检测面同一平面的金属的后使用。
相互干扰
对置或并列配置时、请使用大于下表所示的值。
高频电场的影响
如果靠近高频发生装置、无线电收发通信机等使用、则会发生
误动作。
●安装时
·不能用过大的力紧固E2CY-□型的螺。紧固时必须要使用防
松（带齿）垫片。
·无圆柱螺钉或的安装方法
使用固定螺钉时、固定转矩为0.2N·m以下。
●调整时
接通电源时的动作
接通电源后， E2CY可检测的时间为50ms以下。
需分别接通负载与E2CY的电源时、必须先接通E2CY的电源。
示教
必须要使传感器部置于使用状态后、再进行灵敏度调节。
传感器导线端的加工

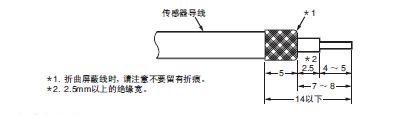

切断延长导线时、传感器E2CY-□型的导线端要如下图所示那
样加工后才能安装。
自诊断功能
自诊断输出（alarm）为下列①～④的任意一点时、输出晶体
管为ON。
①传感器断线时：
传感器短路后约105ms后。
②传感器短路时：
传感器短路后约105ms后。
③控制输出短路时：
控制输出（负载）两端短路，且大量电流流过时。
④内部储存单元异常时：
在RUN方式或TEACH方式下接通电源时，内部储存单元不
能存储正确的示教状态时。
警告
使用注意事项
型号项目l d D m
E2CY-X1R5A/
E2CY-C1R5A-1
E2CY-C2A(F) 8 15
E2CY-V3A 12 18
相互干扰（单位：mm）
型号项目A B
E2CY-X1R5A/
E2CY-C1R5A-1 20 15
E2CY-C2A(F)
E2CY-V3A 30 12
型号强度（转矩）
E2CY-X1R5A 1N·m
注. 上述的紧固允许强度表示使用防松（带齿）垫
片时的取值。
