欧姆龙E2K-C20MC2
＊1. 标准检测物体时即为检测距离。对于其他材质可参见「特性数据」→917页。
＊2. 应答频率的平均值。
＊3. 导线长只有2m。需要延长时请使用横截面积0.5mm2以上的导线。
项目型号E2K-C20MC1 E2K-C20MC2 E2K-C20MT1 E2K-C20MT2
标准检测距离＊1 20mm
检测距离可变
范围3～20mm
检测物体导体和电介质体
标准检测物体接地金属板 50×50×1mm
应差距离检测距离的15％以下（标准检测物体的20mm±10％调整时）
应答频率＊2 40Hz AC电源时 25Hz、DC电源时 40Hz
电源电压
（使用电压范围）
DC12～24V 脉动(p-p)10％以下
(DC10～36V)
AC24～240V(50/60Hz)、DC24～240V
(AC20～250V 50/60Hz、DC20～250V)
消耗电流13mA以下（DC24V时） ——
泄漏电流——
1.5mA以下（DC24V时）、1.7mA以下（AC110V 50/60Hz
时）、2.5mA以下（AC250V 50/60Hz时）
请参照「特性数据」→917页
控制
输出
开关容量250mA以下5～200mA （电阻负载）
残留电压2.5V以下（负载电流250mA、导线长2m时） AC电源时：10V以下、DC电源时：8V以下
请参照「特性数据」→917页
显示灯动作显示（黄色）
动作状态
(接近检测物体时)
C1、T1型：NO
C2、T2型：NC
保护回路逆接保护、负载短路保护——
周围环境温度动作时、保存时：各-25～+70℃ （不结冰、不结露）
周围环境湿度动作时、保存时：各35～95％RH （不结露）
温度的影响-10～+55℃的温度范围内+23℃时，的检测距离的±15％以下
-25～+70℃的温度范围内+23℃时，的检测距离的±25％以下
电压的影响额定电源电压±15％范围内，额定电源电压时检测距离的±2％以下
绝缘电阻50MΩ以上（DC500V兆欧表）充电部与外壳间
耐电压AC1,000V 50/60Hz 1min 充电部与外壳间AC1,500V 50/60Hz 1min 充电部与外壳间
振动（耐久） 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击（耐久） 500m/s2 X、Y、Z各方向 10次
保护结构IEC规格 IP65

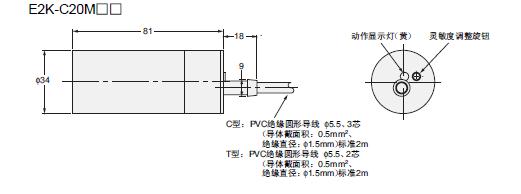

接连方式＊3 导线引出式（导线长2m）
质量(捆包状态) 约240g
材质
外壳
PBT
检测面
附属品专用安
请正确使用
详情请参见共通注意事项(→1337页)，有关订货时的须知请参见(→F-4页)。
本产品不可以作为人体保护检测使用。
请不要在超过额定的使用范围和环境下使用。
●设计时
周围金属的影响
当周围物体的金属等导体时，性能会受到影响，应按下图所示
远离检测面80mm以上。
附有专用安装工具，因此安装时应远离检测面20mm以上操
作。
相互干涉
相向或并列设置是务必保持下图所示的值以上。
相互干涉（单位：mm）
高频率电场的影响
当附近有可以产生高频电场的超声波洗涤装置、高频发生装
置、无线电收发机·移动电话及变频器等时会造成错误动作。
作为代表性的对策可参阅光电传感器的共同事项
「关于干扰」→1312页。
有关检测物体
·检测物体的材质
虽然可以检测几乎所有的物体，但会因检测物体的电性能
（导电率、介电常数） ，或吸水状态、体积等原因造成检测
距离有所不同。对于接地金属体则会有最大的检测距离有所
不同。对于接地金属体则会有最大限度的检测距离。
·间接检测时
检测金属制容器内的内容物时，请设置非金属制的的窗口。
电源投入时的影响
E2K-C20M□□可以进行200ms以内的检测。设计时应注意传
感器的电源必须比负载的先接通。
●其他
有机溶剂
外壳材质为耐热ABS的PBT，请勿与有机溶剂及含有有机溶剂
的液体接触。
警告
使用注意事项
＊1. 标准检测物体时即为检测距离。对于其他材质可参见「特性数据」→917页。
＊2. 应答频率的平均值。
＊3. 导线长只有2m。需要延长时请使用横截面积0.5mm2以上的导线。
项目型号E2K-C20MC1 E2K-C20MC2 E2K-C20MT1 E2K-C20MT2
标准检测距离＊1 20mm
检测距离可变
范围3～20mm
检测物体导体和电介质体
标准检测物体接地金属板 50×50×1mm
应差距离检测距离的15％以下（标准检测物体的20mm±10％调整时）
应答频率＊2 40Hz AC电源时 25Hz、DC电源时 40Hz
电源电压
（使用电压范围）
DC12～24V 脉动(p-p)10％以下
(DC10～36V)
AC24～240V(50/60Hz)、DC24～240V
(AC20～250V 50/60Hz、DC20～250V)
消耗电流13mA以下（DC24V时） ——
泄漏电流——
1.5mA以下（DC24V时）、1.7mA以下（AC110V 50/60Hz
时）、2.5mA以下（AC250V 50/60Hz时）
请参照「特性数据」→917页
控制
输出
开关容量250mA以下5～200mA （电阻负载）
残留电压2.5V以下（负载电流250mA、导线长2m时） AC电源时：10V以下、DC电源时：8V以下
请参照「特性数据」→917页
显示灯动作显示（黄色）
动作状态
(接近检测物体时)
C1、T1型：NO
C2、T2型：NC
保护回路逆接保护、负载短路保护——
周围环境温度动作时、保存时：各-25～+70℃ （不结冰、不结露）
周围环境湿度动作时、保存时：各35～95％RH （不结露）
温度的影响-10～+55℃的温度范围内+23℃时，的检测距离的±15％以下
-25～+70℃的温度范围内+23℃时，的检测距离的±25％以下
电压的影响额定电源电压±15％范围内，额定电源电压时检测距离的±2％以下
绝缘电阻50MΩ以上（DC500V兆欧表）充电部与外壳间
耐电压AC1,000V 50/60Hz 1min 充电部与外壳间AC1,500V 50/60Hz 1min 充电部与外壳间
振动（耐久） 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击（耐久） 500m/s2 X、Y、Z各方向 10次
保护结构IEC规格 IP65
接连方式＊3 导线引出式（导线长2m）
质量(捆包状态) 约240g
材质
外壳
PBT
检测面
附属品专用安
请正确使用
详情请参见共通注意事项(→1337页)，有关订货时的须知请参见(→F-4页)。
本产品不可以作为人体保护检测使用。
请不要在超过额定的使用范围和环境下使用。
●设计时
周围金属的影响
当周围物体的金属等导体时，性能会受到影响，应按下图所示
远离检测面80mm以上。
附有专用安装工具，因此安装时应远离检测面20mm以上操
作。
相互干涉
相向或并列设置是务必保持下图所示的值以上。
相互干涉（单位：mm）
高频率电场的影响
当附近有可以产生高频电场的超声波洗涤装置、高频发生装
置、无线电收发机·移动电话及变频器等时会造成错误动作。
作为代表性的对策可参阅光电传感器的共同事项
「关于干扰」→1312页。
有关检测物体
·检测物体的材质
虽然可以检测几乎所有的物体，但会因检测物体的电性能
（导电率、介电常数） ，或吸水状态、体积等原因造成检测
距离有所不同。对于接地金属体则会有最大的检测距离有所
不同。对于接地金属体则会有最大限度的检测距离。
·间接检测时
检测金属制容器内的内容物时，请设置非金属制的的窗口。
电源投入时的影响
E2K-C20M□□可以进行200ms以内的检测。设计时应注意传
感器的电源必须比负载的先接通。
●其他
有机溶剂
外壳材质为耐热ABS的PBT，请勿与有机溶剂及含有有机溶剂
的液体接触。
警告
使用注意事项
